6.2 Механический монтаж
Чтобы обеспечить достижение надлежащих результатов
без излишних трудозатрат во время монтажа,
необходимо тщательно подготовиться к механическому
монтажу преобразователя частоты. Требования к
пространственному расположению можно найти в
механических чертежах в глава 6.1.4 Габаритные
размеры.
6.2.1 Необходимый инструмент
Для выполнения механического монтажа требуется
следующий инструмент:
•
Дрель со сверлом диаметром 10 или 12 мм.
•
Рулетка.
•
Ключ с соответствующими метрическими
головками (7–17 мм).
•
Удлинители для ключа.
•
Пробойник листового металла для
кабелепроводов или кабельных уплотнений в
блоках IP21 (NEMA 1) и IP54 (NEMA 12).
•
Траверса для подъема блока (стержень или
труба максимальным диаметром 25 мм),
рассчитанная на подъем не менее 400 кг.
•
Кран или иной подъемник для установки
преобразователя частоты на место.
•
Для установки блока типоразмера E1 в
корпусах типа IP21 и IP54 требуется ключ Torx
T50.
6.2.2
Общие соображения
Доступ к проводам
Убедитесь в наличии достаточного пространства для
доступа к кабелям с возможностью их изгибания.
Поскольку корпус IP00 открыт снизу, кабели
необходимо крепить к задней панели корпуса, в
котором монтируется преобразователь частоты.
УВЕДОМЛЕНИЕ
Все кабельные наконечники/муфты должны быть
установлены в пределах ширины контактной шины.
Свободное пространство
Убедитесь в наличии свободного пространства над и
под преобразователем частоты, достаточного для
притока воздуха и подвода кабелей. Кроме того,
необходимо предусмотреть достаточно места перед
блоком для открывания дверцы панели.
105
298
[11.7]
404
[15.9]
130BC519.10

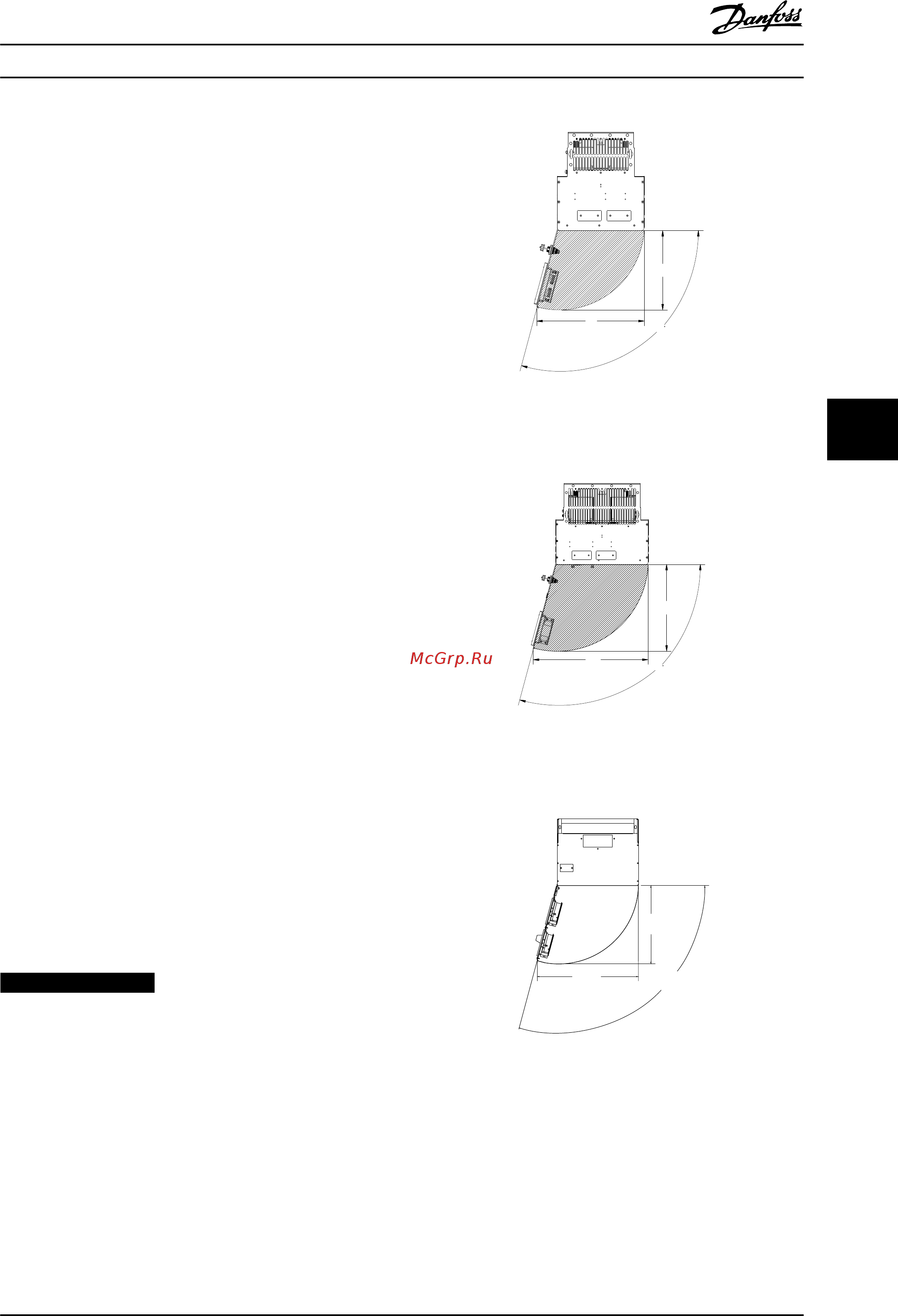

Рисунок 6.33 Пространство перед корпусом типа IP21/IP54,
типоразмеры D1h, D5h и D6h.
130BC520.10
105
523
[20.6]
395
[15.6]
Рисунок 6.34 Пространство перед корпусом типа IP21/IP54,
типоразмеры D2h, D7h и D8h.
748
(29.5)
579
(22.8)
176FA276.12
≤105,0°
Рисунок 6.35 Пространство перед корпусом типа IP21/IP54,
типоразмер E1
Механический монтаж
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
MG34S250 — Вер. 29-11-2013 143
