Расположение клемм — шкаф дополнительных устройств с автоматическим выключателем/ выключателем в
литом корпусе (F3 и F4)
0.0 [0.00]
134.6 [5.30]
104.3 [4.11]
0.0 [0.00]
179.3 [7.06]
219.6 [8.65]
294.6 [11.60]
334.8 [13.18]
409.8 [16.14]
436.9 [17.20]
0.0 [0.00]
532.9 [20.98]
0.0 [0.00]
44.4 [1.75]
244.4 [9.62]
154.0 [6.06]
344.0 [13.54]
1
2
3
4
5
130BA852.11

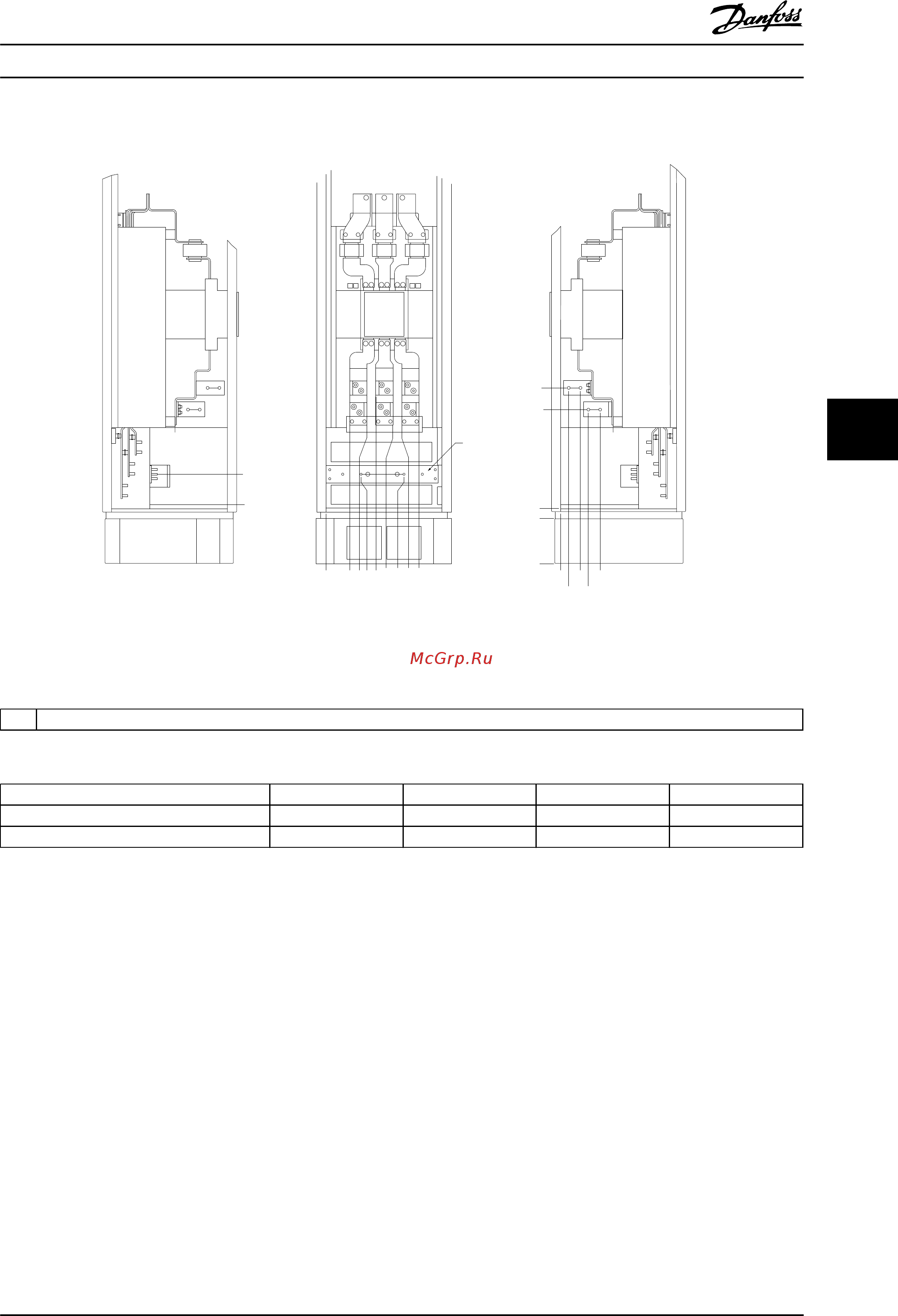

Рисунок 6.73 Расположение клемм — шкаф дополнительных устройств с автоматическим выключателем/выключателем в
литом корпусе (вид слева, спереди и справа). Панель уплотнений расположена на 42 мм ниже уровня 0.
1
Шина заземления/зануления
Таблица 6.39 Пояснения к Рисунок 6.73
Мощность 2 3 4 5
450 кВт (480 В), 630–710 кВт (690 В) 34,9 86,9 122,2 174,2
500–800 кВт (480 В), 800–1000 кВт (690 В) 46,3 98,3 119,0 171,0
Таблица 6.40 Размеры клемм
Механический монтаж
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
MG34S250 — Вер. 29-11-2013 167
6 6
