9.11 синусоидные фильтры
Когда двигатель управляется преобразователем
частоты, от двигателя слышен резонансный шум. Этот
шум, обусловленный конструкцией двигателя, возникает
при каждой коммутации инвертора в преобразователе
частоты. Таким образом, частота резонансного шума
соответствует частоте коммутации преобразователя
частоты.
Для серии FC 300, Danfoss поставляет синусоидный
фильтр, ослабляющий акустический шум двигателя. Этот
фильтр уменьшает время нарастания напряжения,
пиковое напряжение на нагрузке U
PEAK
и ток пульсаций
ΔI, поступающий в двигатель. Благодаря этому ток и
напряжение становятся практически синусоидальными,
и акустический шум уменьшается.
Ток пульсаций в катушках синусоидного фильтра также
вызывает некоторый шум. Эту проблему можно
устранить, встраивая фильтр в шкаф, или аналогичный
корпус.
9.12 Опции для высокой мощности
Номера для заказа для дополнительных устройств
высокой мощности можно найти в глава 5 Заказ.
9.12.1
Дополнительные устройства для
типоразмера F
9.12.1.1 Клеммы цепи разделения
нагрузки
Клеммы цепи разделения нагрузки позволяют
соединить цепи постоянного тока нескольких
преобразователей частоты. Клеммы разделения
нагрузки доступны в преобразователях частоты IP20;
они расположены на верхней части устройства. Чтобы
корпус соответствовал стандарту IP20, должна
устанавливаться клеммная крышка, поставляемая с
преобразователем частоты. На Рисунок 9.21 показаны
клеммы с крышками и без них.
130BC547.10

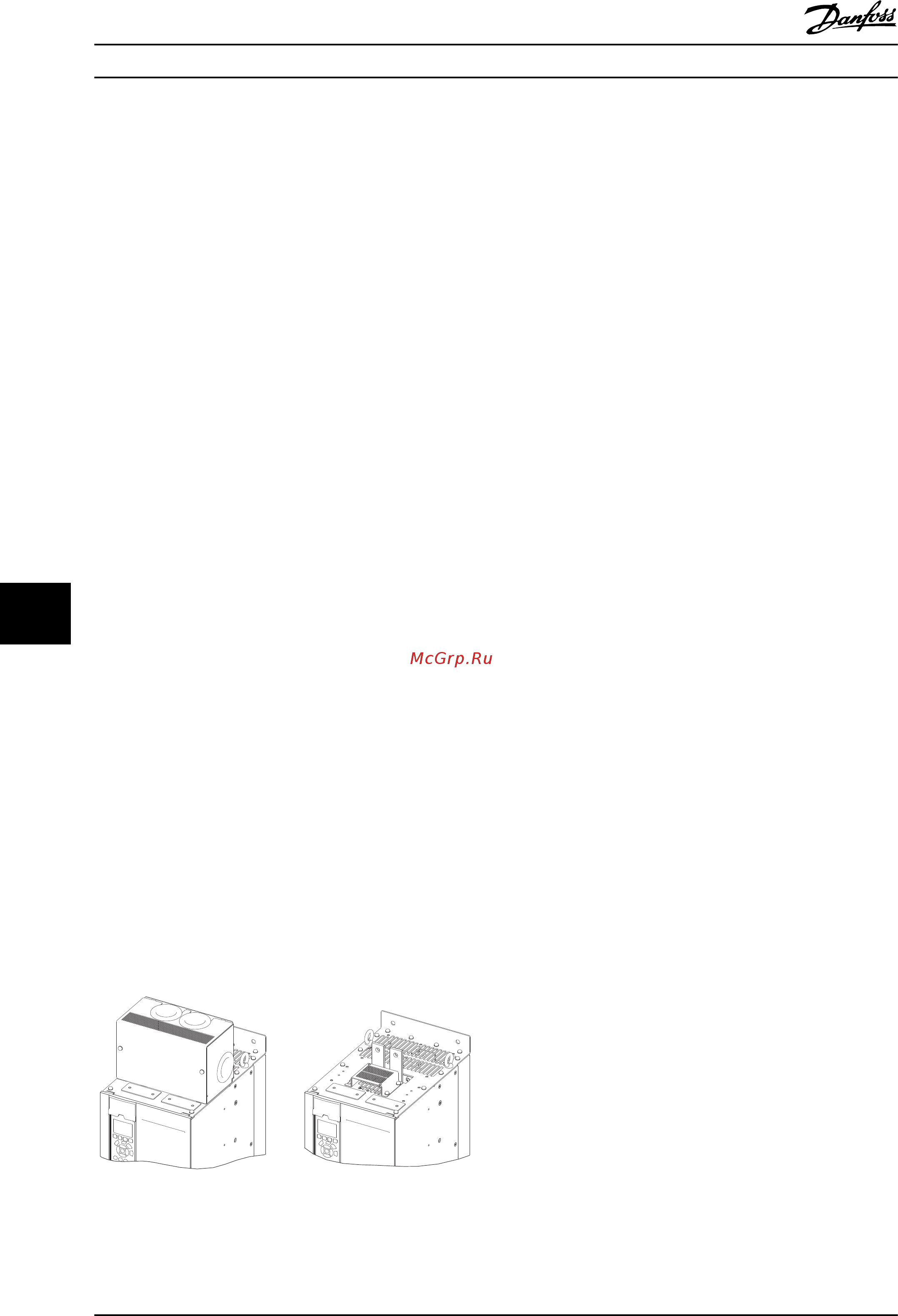

Рисунок 9.21 Клемма цепи разделения нагрузки или
рекуперации с крышкой (слева) или без крышки (справа)
9.12.1.2 Клеммы рекуперации
Для применений с рекуперативной нагрузкой
поставляются клеммы рекуперации. Блок рекуперации,
поставляемый сторонним поставщиком, подключается к
клеммам рекуперации, чтобы мощность можно
рекуперировать обратно в сеть в целях
энергосбережения. Клеммы рекуперации имеются в
преобразователях частоты IP20; они расположены на
верхней крышке преобразователя частоты. Чтобы
корпус соответствовал стандарту IP20, должна
устанавливаться клеммная крышка, поставляемая с
преобразователем частоты. На Рисунок 9.21 показаны
клеммы с крышками и без них.
9.12.1.3
Противоконденсатный
нагреватель
Противоконденсатный нагреватель может
устанавливаться внутри преобразователя частоты для
предотвращения конденсации влаги внутри корпуса
при выключенном устройстве. Нагреватель питается от
предоставляемого заказчиком источника 230 В
перем.тока. Рекомендуется включать нагреватель только
когда блок не работает.
Для защиты нагревателя рекомендуется использовать
предохранитель с задержкой на срабатывание (2,5 А),
например Bussmann LPJ-21/2SP.
9.12.1.4
Тормозной прерыватель
Тормозной прерыватель может поставляться для
применений, которые имеют рекуперативную нагрузку.
Тормозной прерыватель подключается к тормозному
резистору, который поглощает энергию торможения,
предотвращая отказ шины постоянного тока из-за
повышенного напряжения. Тормозной прерыватель
автоматически включается, когда напряжение на шине
постоянного тока превышает указанный уровень,
зависящий от номинального напряжения
преобразователя частоты.
9.12.1.5
Сетевой экран
В качестве сетевого экрана используется крышка Lexan,
установленная внутри корпуса для обеспечения защиты
в соответствии с требованиями по предотвращению
несчастных случаев VBG-4.
Дополнительные устройства и...
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
272 MG34S250 — Вер. 29-11-2013
