Remote
reference
Local
reference
Auto mode
Hand mode
Linked to hand/auto
Local
Remote
Reference
130BA245.11
LCP Hand on,
o and auto
on keys
P 3-13
Reference site

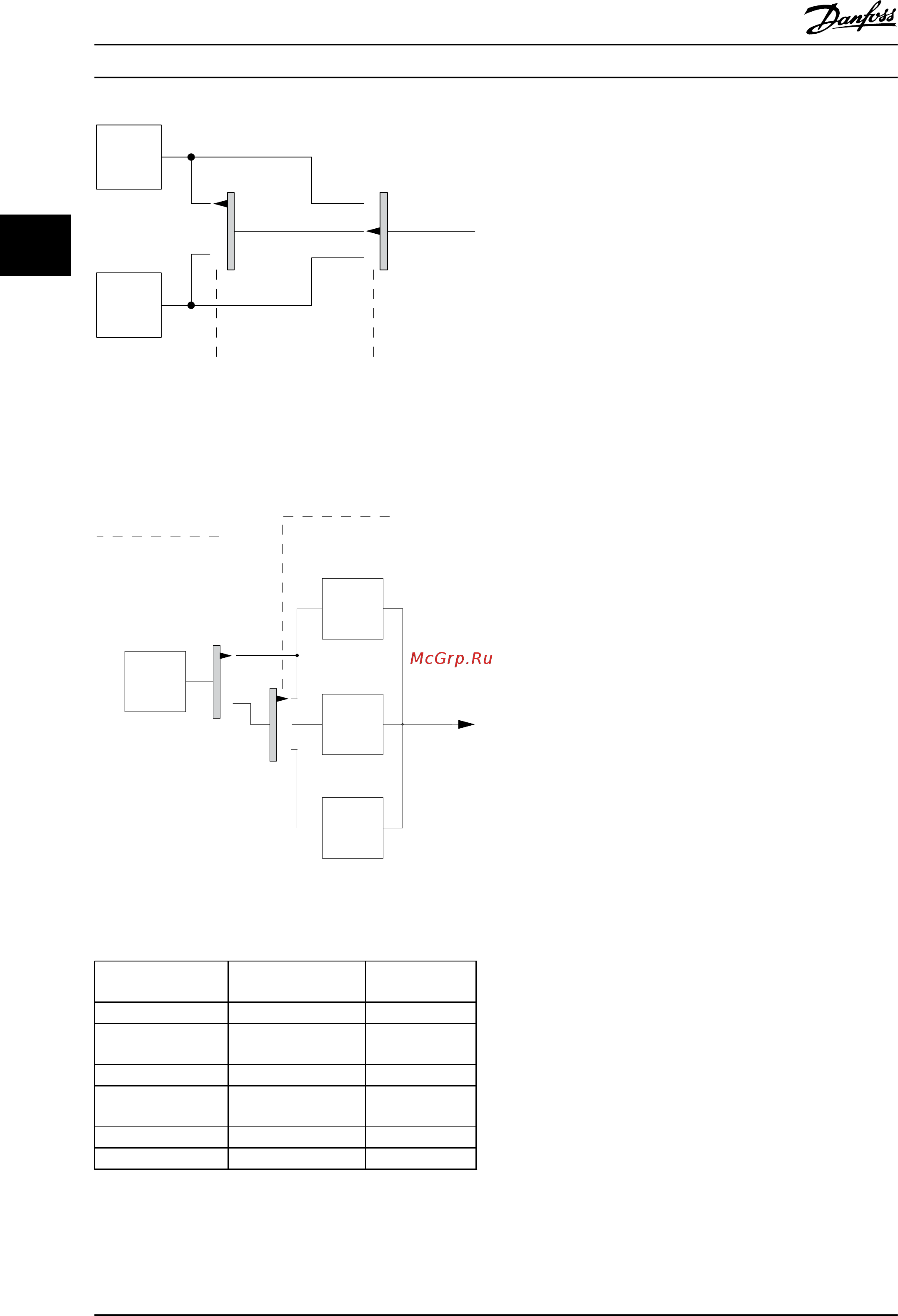

Рисунок 3.8 Активное задание
Torque
Speed open/
closed loop
Scale to
RPM or
Hz
Scale to
Nm
Scale to
process
unit
Process
closed loop
Local
ref.
Local
reference
Conguration
mode
Local
conguration
mode
130BA246.10
P 1-00
P 1-05
Рисунок 3.9 Режим конфигурирования
Ручной 3-13 Место задания Активное
задание
Hand (Ручной) Связанное Ручн/Авто Местное
Hand (Ручной)⇒Off
(Выкл.)
Связанное Ручн/Авто Местное
Авто (Авто) Связанное Ручн/Авто Дистанционное
Auto (Авто)⇒Off
(Выкл.)
Связанное Ручн/Авто Дистанционное
Все кнопки Местное Местное
Все кнопки Дистанционное Дистанционное
Таблица 3.5 Условия для активирования
местного/дистанционного задания
Пар.
1-00 Режим конфигурирования определяет
используемый принцип управления приложением (т. е.
регулирование скорости, крутящего момента или
регулирование технологического процесса), если
включено дистанционное задание. Пар. 1-05 Конфиг.
режима местного упр. определяет используемый
принцип управления приложением, если включено
местное задание. Одно из них включено всегда, но оба
задания не могут быть активны одновременно.
Общие сведения об изделии
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
30 MG34S250 — Вер. 29-11-2013
