130BC518.11
280
[11.0]
857
[33.7]
130
[5.1]
320
[12.6]
1051
[41.4]
1096
[43.1]
1122
[44.2]
148
[5.8]
18
[0.7]
142
[5.6]
375
[14.8]
611
[24.1]
176
[6.9]
868
[34.2]
59
[2.3]
271
[10.7]
350
[13.8]
107
[4.2]
213
[8.4]
39
[1.5]
1050
[41.3]
20
[0.8]
1
4
2
3

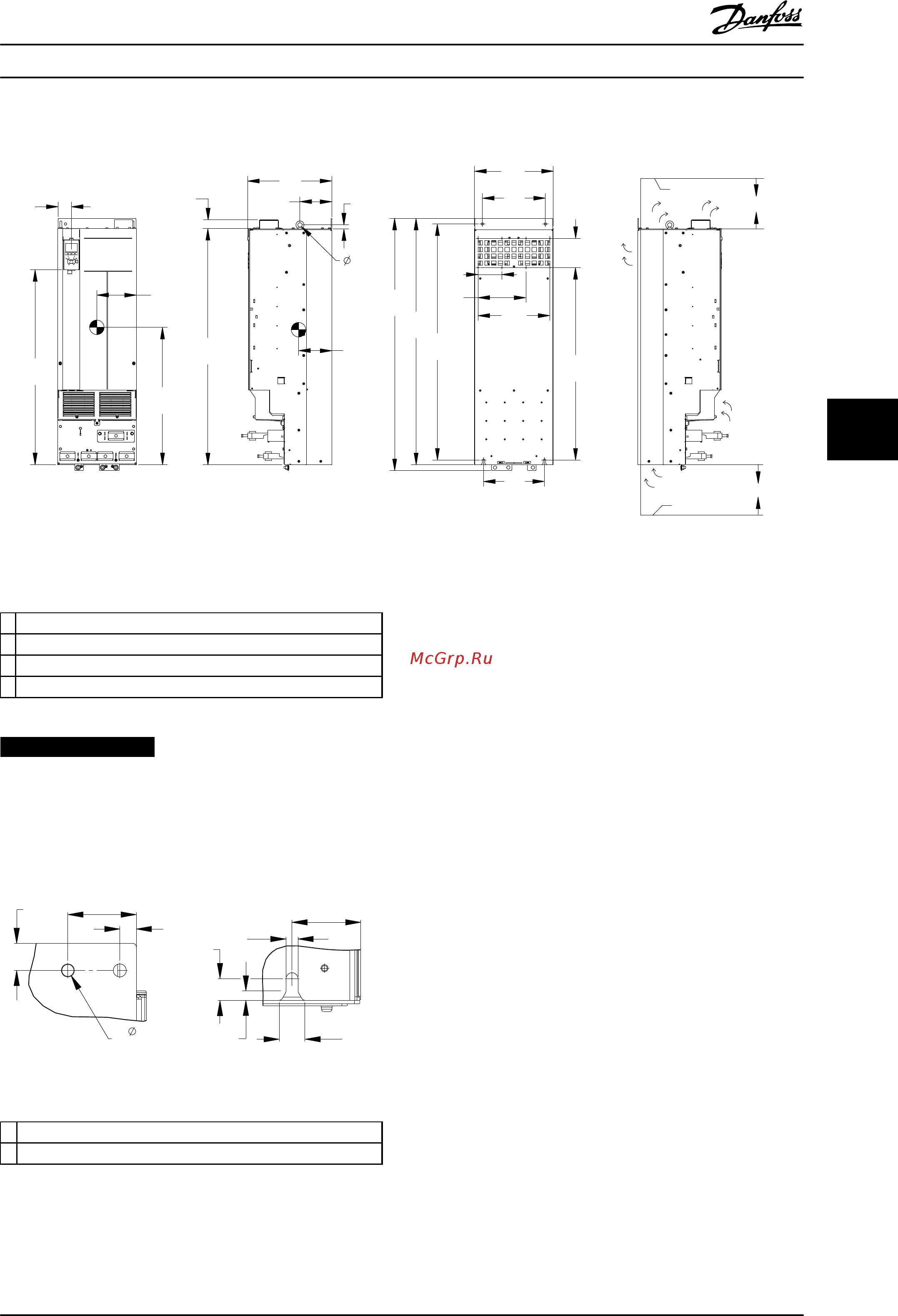

Рисунок 6.13 Габаритные размеры, D4h
1
Потолок
2 Выходной зазор для вентиляции, мин. 225 мм [8,9 дюймов]
3 Входной зазор для вентиляции, мин. 225 мм [8,9 дюймов]
4 Пол
Таблица 6.7 Пояснения к Рисунок 6.13
УВЕДОМЛЕНИЕ
Если используется комплект для направления воздуха
от радиатора к вентиляционному отверстию на
задней части преобразователя частоты, требуемый
зазор до потолка составляет 100 мм.
64
[2.5]
63
[2.5]
24
[0.9]
9
[0.3]
25
[1.0]
11
[0.4]
20
[0.8]
15
[0.6]
11
[0.4]
4X
1 2
130BD518.10
Рисунок 6.14 Размеры деталей, D4h
1 Детальный чертеж верхнего монтажного отверстия
2 Детальный чертеж нижнего монтжаного отверстия
Таблица 6.8 Пояснения к Рисунок 6.14
Механический монтаж
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
MG34S250 — Вер. 29-11-2013 127
6 6
