9.7 Плата термистора PTC MCB 112
Дополнительное устройство MCB 112 позволяет контролировать температуру электродвигателя через гальванически
изолированный вход термистора PTC. Оно вставляется в гнездо B FC 302 и используется для функции безопасного
отключения крутящего момента (STO).
Подробнее о монтаже и установке см. инструкции, прилагаемые к дополнительному оборуованию. Сведения о
различных возможностях применения, см. в .
Клеммы X44/1 и X44/2 являются входами термистора. X44/ 12 активизирует безопасное отключение крутящего
момента FC 302 (T-37) в случае, когда этого требуют значения термистора, а X44/ 10, с целью обеспечить
соответствующую обработку аварийных сигналов, информирует FC 302 о том, что от MCB 112 поступил запрос на
безопасное отключение крутящего момента. Один из цифровых входов FC 302 (или цифровой вход установленного
дополнительного устройства) должен быть настроен для платы PTC Card 1 [80], чтобы получить возможность
использования информации от X44/ 10. Параметр 5-19 Клемма 37, безопасный останов должен быть на использование
требуемой функции безопасного останова крутящего момента. По умолчанию функцией при безопасном останове
крутящего момента является аварийный сигнал.
MS 220 DA
11
10
20-28 VDC 10 mA
12
20-28 VDC
60 mA
com
ZIEHL
X44
12 13 18 19 27 29 32 33 20 37
3
NC
4
NC
5
NC
6
NC
7
NC
8
NC
9
NC
10 11
NC
121
T1
2
T2
T
P
T
P
PTC
M3~
130BA638.10
DO
Motor protection
MCB 112 PTC Thermistor Card
Option B
Reference for 10, 12
DO FOR SAFE
STOP T37
Code No.130B1137
Control Terminals of FC302

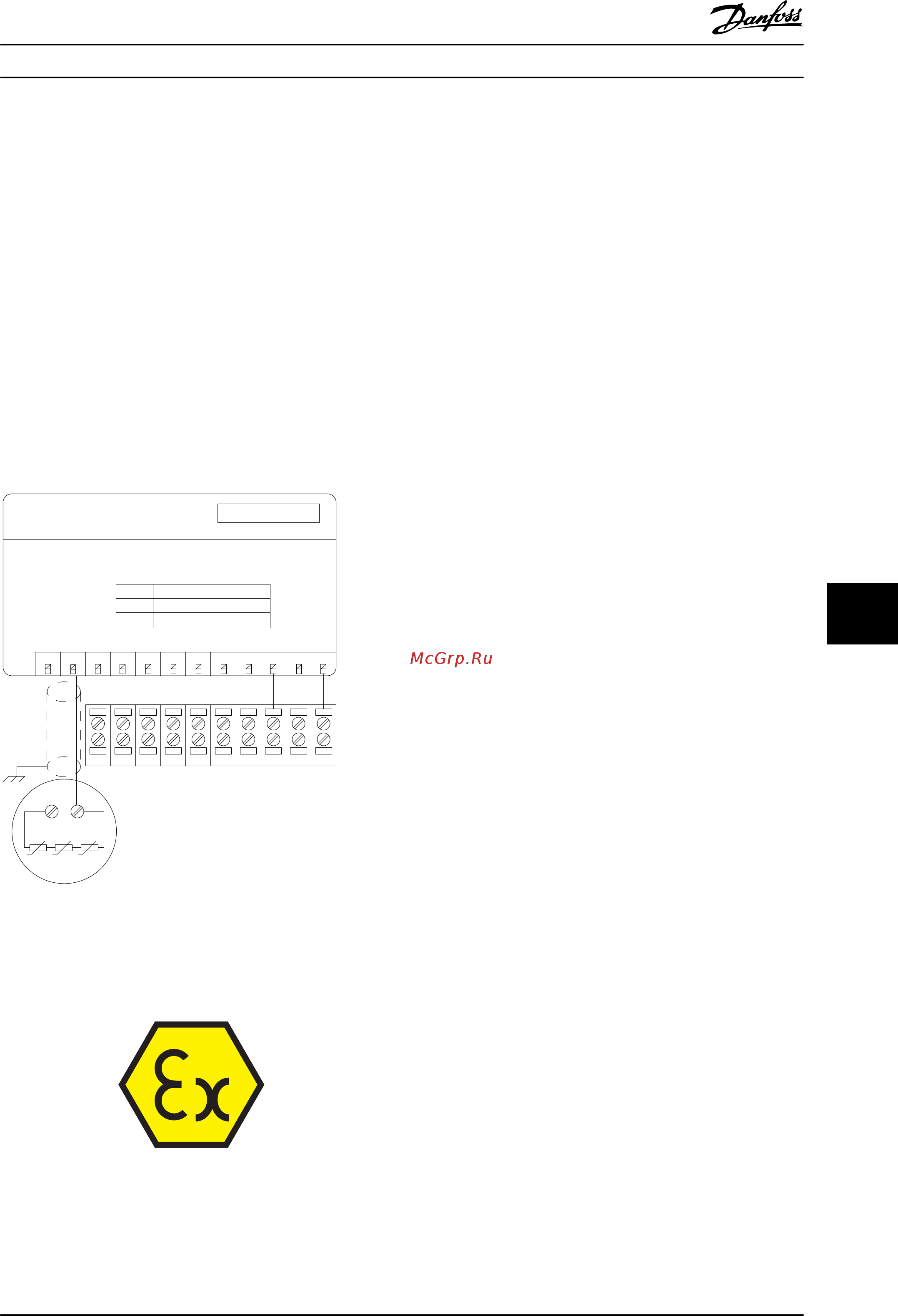

Рисунок 9.15 Монтаж MCB 112
Сертификация ATEX для FC 302
MCB 112 имеет сертификацию ATEX, из чего следует, что FC 302 в комбинации с MCB 112 может использоваться в
потенциально взрывоопасных средах. Дополнительные сведения см. в документе MCB 112 VLT® PTC Themistor Card.
Рисунок 9.16 Символ ATEX (ATmosphère EXplosive,
взрывоопасная атмосфера)
Дополнительные устройства и...
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
MG34S250 — Вер. 29-11-2013 267
9 9
