9 Дополнительные устройства и принадлежности
9.1 Дополнительные устройства и
принадлежности
Компания Danfoss предлагает широкий ассортимент
дополнительных устройств и принадлежностей для VLT
®
AutomationDrive.
9.1.1 Гнездо A
Гнездо A выделено под дополнительные устройства
Fieldbus. Подробнее см. инструкции, прилагаемые к
дополнительному оборудованию.
9.1.2
Гнездо В
Необходимо отсоединить питание от преобразователя
частоты. Время разрядки см. в инструкциях,
прилагаемых к дополнительному оборудованию.
Перед вставкой/извлечением дополнительных модулей
для преобразователя частоты прежде всего убедитесь в
том, что значения параметров сохранены. Чтобы
сохранить данные параметров, используйте MCT 10 или
аналогичное ПО. Затем выполните следующие действия.
1. Снимите с преобразователя частоты LCP,
клеммную крышку и рамку LCP.
2. Установите дополнительную плату MCB10x в
гнездо В.
3. Подсоедините кабели управления и проложите
провода с помощью имеющихся кабельных
лент.
4. Удалите заглушку в расширенной рамке LCP
так, чтобы дополнительная плата была
закреплена под рамкой LCP.
5. Установите расширенную рамку LCP и
клеммную крышку.
6. Закрепите панель LCP или глухую крышку в
увеличенной рамке этой панели.
7. Подключите питание к преобразователю
частоты.
8. Установите функции входов/выходов в
соответствующих параметрах, как указано в
глава 4.3 Общие технические требования.
9.1.3
Гнездо С
Необходимо отсоединить питание от преобразователя
частоты. Время разрядки см. в инструкциях,
прилагаемых к дополнительному оборудованию.
Перед вставкой/извлечением дополнительных модулей
для преобразователя частоты убедитесь в том, что
значения параметров сохранены. Чтобы сохранить
данные параметров, используйте MCT 10 или
аналогичное ПО.
При установке дополнительного модуля С необходимо
использовать монтажный комплект. Список номеров для
заказа монтажного комплекта см. в глава 5 Заказ. На
рисунке показана установка MCB 112, в качестве
примера. Более подробную информацию об установке
MCO 305 можно найти в отдельных инструкциях по
эксплуатации, прилагаемых к дополнительному
оборудованию.
1
2
3
130BC528.10

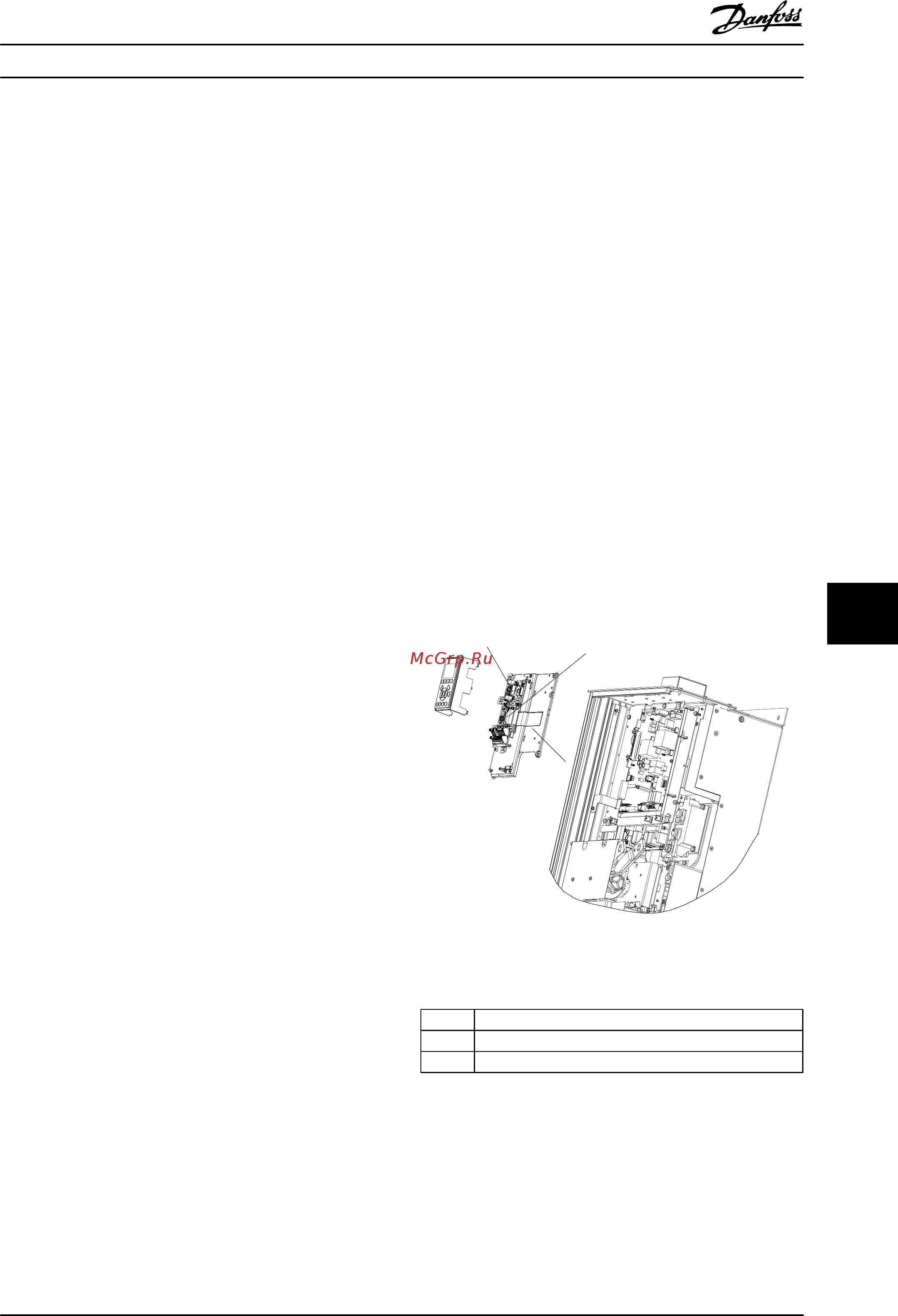

Рисунок 9.1 Расположение гнезд для установки
дополнительного оборудования
1 Гнездо A
2 Гнездо В
3 Гнездо С
Таблица 9.1 Пояснения к Рисунок 9.1
Дополнительные устройства и...
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
MG34S250 — Вер. 29-11-2013 257
9 9
