3.2.3 Структура управления в режиме регулирования магнитного потока без датчика
+
_
+
_
130BA053.11
Ref.
Cong. mode
P 1-00
P 7-20 Process feedback
1 source
P 7-22 Process feedback
2 source
Process
PID
P 4-11 Motor speed
low limit [RPM]
P 4-12 Motor speed
low limit [Hz]
P 4-14 Motor speed
high limit [Hz]
P 4-13 Motor speed
high limit [RPM]
Low
High
Ramp
P 3-**
+f max.
P 4-19
Max. output
freq.
Motor
controller
-f max.
Speed
PID
P 7-0*

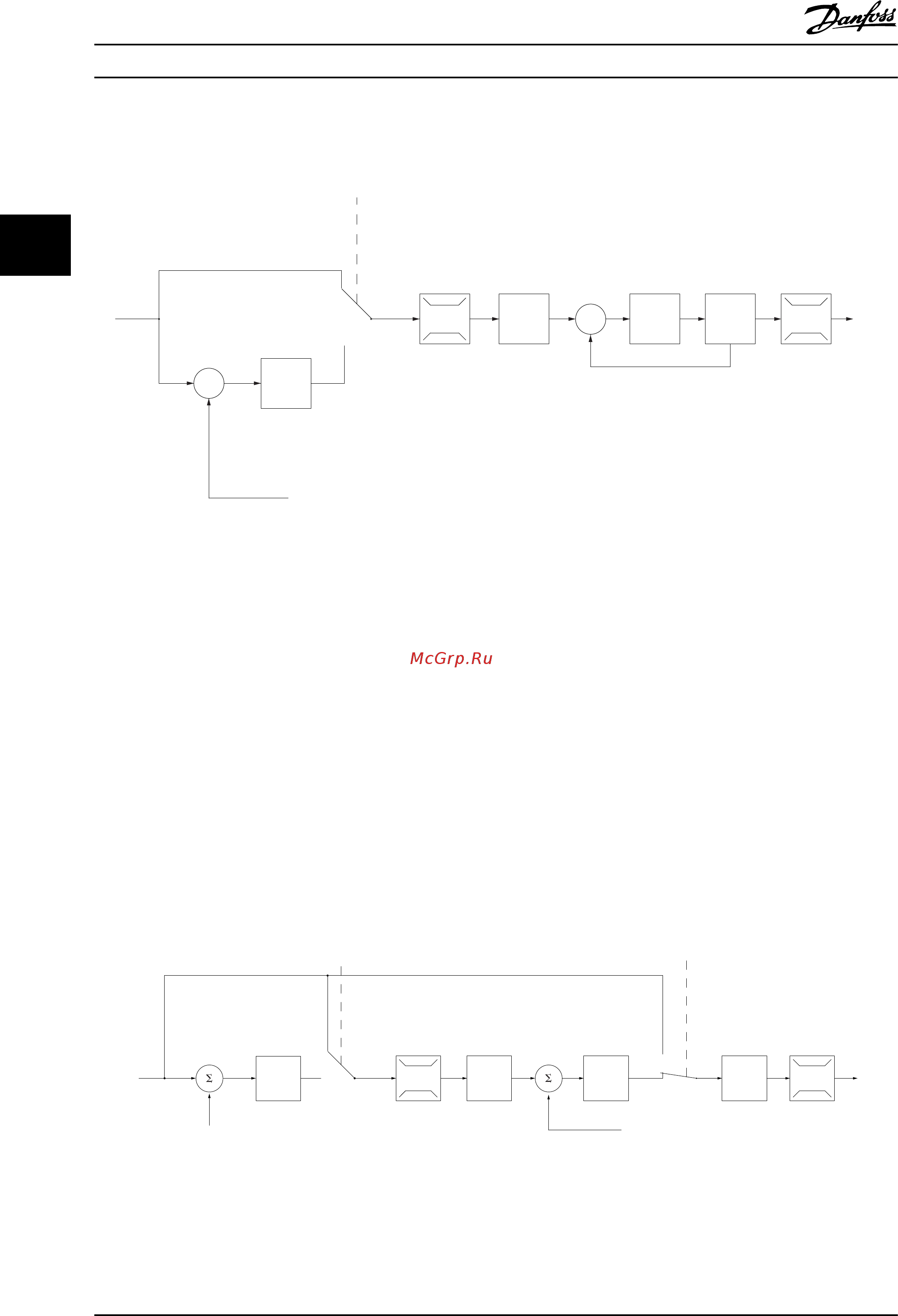

Рисунок 3.5 Структура управления в режиме регулирования магнитного потока без датчика, конфигурации с разомкнутым и
замкнутым контуром
На Рисунок 3.5, параметр 1-01 Принцип управления двигателем имеет значение [2] Flux без датчика, а 1-00 Режим
конфигурирования — значение [0] Ск-сть, без обр. св. Результирующее задание от системы формирования задания
подается через схему ограничения изменения скорости и ограничения скорости в соответствии с указанными
установками параметров.
Расчетный сигнал обратной связи по скорости формируется для ПИД-регулятора скорости с целью управления
выходной частотой. Для ПИД-регулятора скорости необходимо задать параметры P, I и D (группа параметров 7-0*
ПИД-регулят.скор.).
Чтобы использовать ПИД-регулятор процесса для регулирования с обратной связью, например, скорости или
давления в управляемой системе, выберите [3] Процесс в параметре 1-00 Режим конфигурирования. Параметры ПИД-
регулятора процесса находятся в группах параметров 7-2* ОС д/управл. проц. и 7-3* Упр.ПИД-рег.проц.
3.2.4
Структура управления в по магнитному потоку с обратной связью от двигателя
130BA054.11
P 3-** P 7-0*P 7-2*
+
_
+
_
P 7-20 Process feedback
1 source
P 7-22 Process feedback
2 source
P 4-11 Motor speed
low limit (RPM)
P 4-12 Motor speed
low limit (Hz)
P 4-13 Motor speed
high limit (RPM)
P 4-14 Motor speed
high limit (Hz)
High
Low
Ref.
Process
PID
Speed
PID
Ramp
P 7-00
PID source
Motor
controller
-f max.
+f max.
P 4-19
Max. output
freq.
P 1-00
Cong. mode
P 1-00
Cong. mode
Torque
Рисунок 3.6 Структура управления, конфигурация регулировки по магнитному потоку с обратной связью от двигателя
(доступно только в FC 302)
Общие сведения об изделии
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
28 MG34S250 — Вер. 29-11-2013
