Для параметра 3-02 Мин. задание нельзя установить
величину меньше 0, если для параметра 1-00 Режим
конфигурирования не установлено значение [3] Процесс.
В этом случае зависимость между результирующим
заданием (после фиксации) и суммой всех заданий
имеет вид, показанный на Рисунок 3.13.

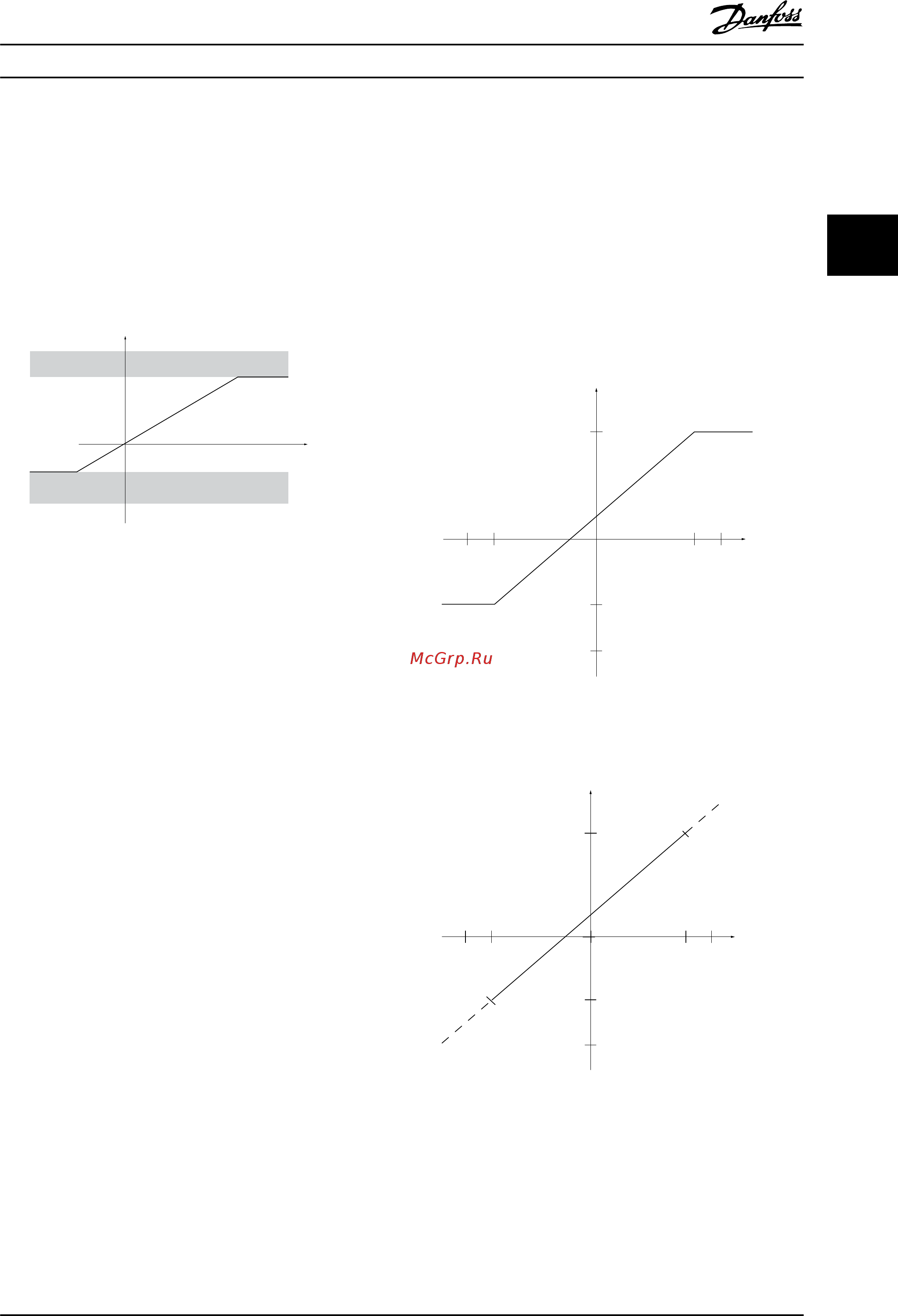

130BA186.11
P 3-03
P 3-02
Sum of all
references
P 3-00 Reference Range= [0] Min to Max
Resulting reference
Рисунок 3.13 Сумма всех заданий
3.3.2
Масштабирование предварительно
установленных заданий и заданий
для шины
Предустановленные задания
Предустановленные задания масштабируются по
следующим правилам.
•
Когда параметр 3-00 Диапазон задания имеет
значение [0] Мин.–Макс.: 0 % — задание равно
0 [ед. изм.], где может использоваться любая
единица измерения (об/мин, м/с, бар и т. п.).
100% — задание равно максимальной
абсолютной величине (3-03 Максимальное
задание), минимальной абсолютной величине
(3-02 Мин. задание).
•
Когда параметр 3-00 Диапазон задания имеет
значение [1] -Макс. – +Макс.: 0 % — задание
равно 0 [ед. измер.]; -100 % — задание равно -
Макс.; 100 % — задание равно +Макс.
Задания по шине
Задание по шине масштабируется по следующим
правилам:
•
Когда параметр 3-00 Диапазон задания имеет
значение [0] Мин.–Макс., чтобы получить
максимальное разрешение по заданию для
шины, используется следующее
масштабирование на шине: 0 % – задание
равно Мин., а 100 % – задание равно Макс.
•
Когда параметр 3-00 Диапазон задания имеет
значение [1] -Макс. – +Макс: -100% — задание
равно -Макс.; 100 % — задание равно Макс.
3.3.3
Масштабирование заданий и
сигналов ОС на аналоговом и
импульсном входах
Задания и сигналы обратной связи масштабируются с
аналоговых и цифровых входов одинаково.
Единственным различием является то, что задания выше
или ниже заданных минимальных и максимальных
«конечных точек» (P1 и P2 на Рисунок 3.14) фиксируются,
а сигнал обратной связи выше или ниже этих точек не
фиксируется.
(RPM)
Resource output
Resource
input
Terminal X low
Terminal X
high
Low reference/feedback value
High reference/feedback
value
130BA181.10
-1500
-6 8 (V)
1500
-10 10
P1
P2
0
-600
Рисунок 3.14 Масштабирование заданий на аналоговом и
импульсном входах
(RPM)
Resource output
Resource
input
Terminal X low
Terminal X
high
Low reference/feedback value
High reference/feedback
value
130BA182.10
-1500
-6 8 (V)
1500
-10 10
P1
P2
0
-600
Рисунок 3.15 Масштабирование сигналов обратной связи
на аналоговом и импульсном входах
Общие сведения об изделии
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
MG34S250 — Вер. 29-11-2013 33
3 3
