Расположение клемм — D7h
При планировании подвода кабелей имейте в виду, что клеммы расположены так, как показано на приведенных ниже
чертежах.
130BC542.11
B
B
A
A
372
14.7[ ]
412
16.2[ ]
395
15.6[ ]
515
20.3[ ]
0
0[ ]
66
2.6[ ]
95
3.7[ ]
131
5.1[ ]
151
5.9[ ]
195.5
8[ ]
238
9.4[ ]
292
11.5[ ]
346
13.6[ ]
49
1.9[ ]
198
7.8[ ]
368
14.5[ ]
545
21.4[ ]
0
0[ ]
119
4.7[ ]
276
10.9[ ]
0
0[ ]
B-B
A-A
R
S
T
U
V
W
1
2
3
4

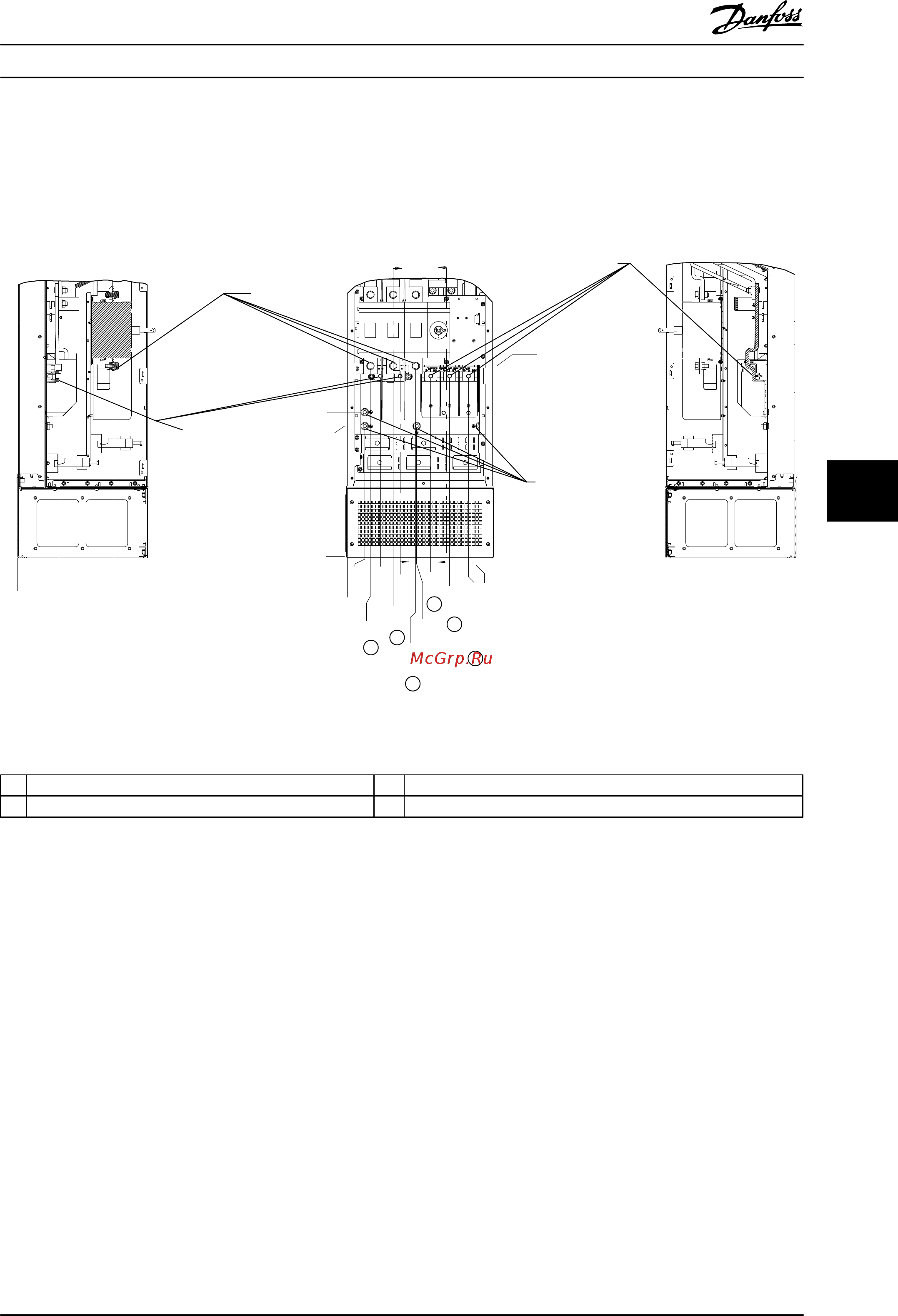

Рисунок 7.12 Расположения клемм, D7h с дополнительным устройством разъединителя
1
Сетевые клеммы 3 Клеммы заземления/зануления
2 Клеммы подключения электродвигателя 4 Клеммы подключения тормозного резистора
Таблица 7.10 Пояснения к Рисунок 7.12
Электрический монтаж
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
MG34S250 — Вер. 29-11-2013 197
7 7
