3.2.1 Принцип управления
Преобразователь частоты выпрямляет сетевое переменное напряжение, преобразуя его в постоянное напряжение,
которое затем преобразуется в переменный ток питания с регулируемой амплитудой и частотой.
На двигатель подаются изменяющиеся напряжение/ток и частота, благодаря чему обеспечивается плавное
регулирование скорости вращения стандартных трехфазных двигателей переменного тока и синхронных двигателей с
постоянным магнитами.
130BC514.12
3-phase
power
input
DC bus
Motor
Brake
resistor
88 (-)
89 (+)
95
PE
93 (T/L3)
92 (S/L2)
91 (R/L1)
(R-) 81
(R+) 82
(PE) 99
(U/T1) 96
(V/T2) 97
(W/T3) 98

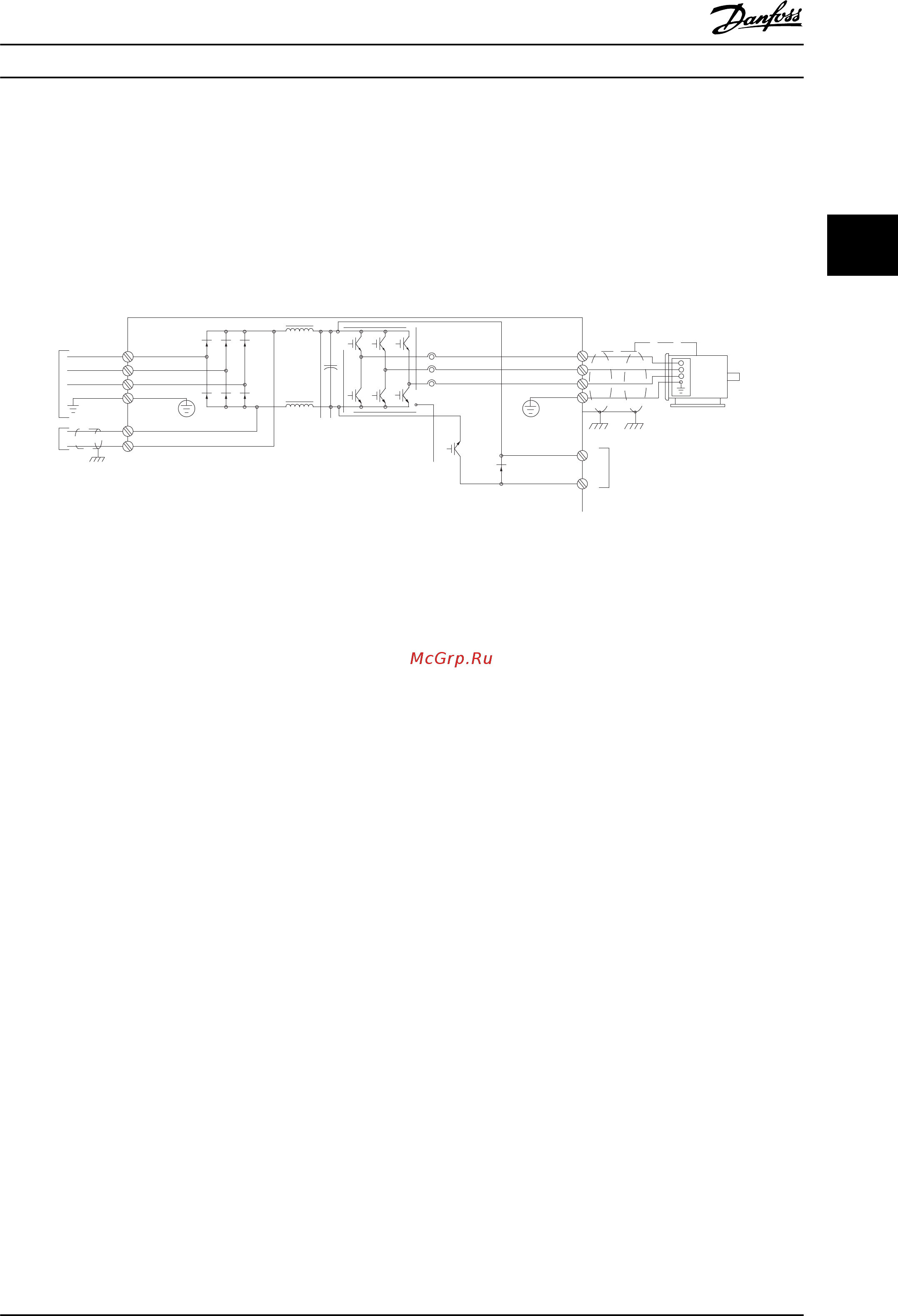

Рисунок 3.1 Принцип управления
Клеммы управления используются для подключения сигнальной проводки обратной связи, задания и других входных
сигналов к следующему оборудованию:
•
преобразователь частоты
•
устройства вывода сведений о состоянии преобразователя частоты и условиях сбоя
•
реле для управления вспомогательным оборудованием
•
интерфейс последовательной связи
Программирование клемм управления (присвоение им различных функций) выполняется путем выбора параметров,
описанных в главном или быстром меню. Большая часть проводов цепи управления предоставляется заказчиком
(если они не заказаны на заводе). Для входов и выходов цепи управления преобразователя частоты также
предоставляется источник питания постоянного тока 24 В.
В Таблица 3.4 описываются функции клемм управления. Многие из этих клемм имеют несколько функций в
зависимости от заданных параметров. Некоторые дополнительные устройства имеют дополнительные клеммы.
Сведения о расположении клемм см. в глава 6.2 Механический монтаж.
Общие сведения об изделии
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
MG34S250 — Вер. 29-11-2013 23
3 3
