3.4.8 Пример ПИД-регулятора процесса

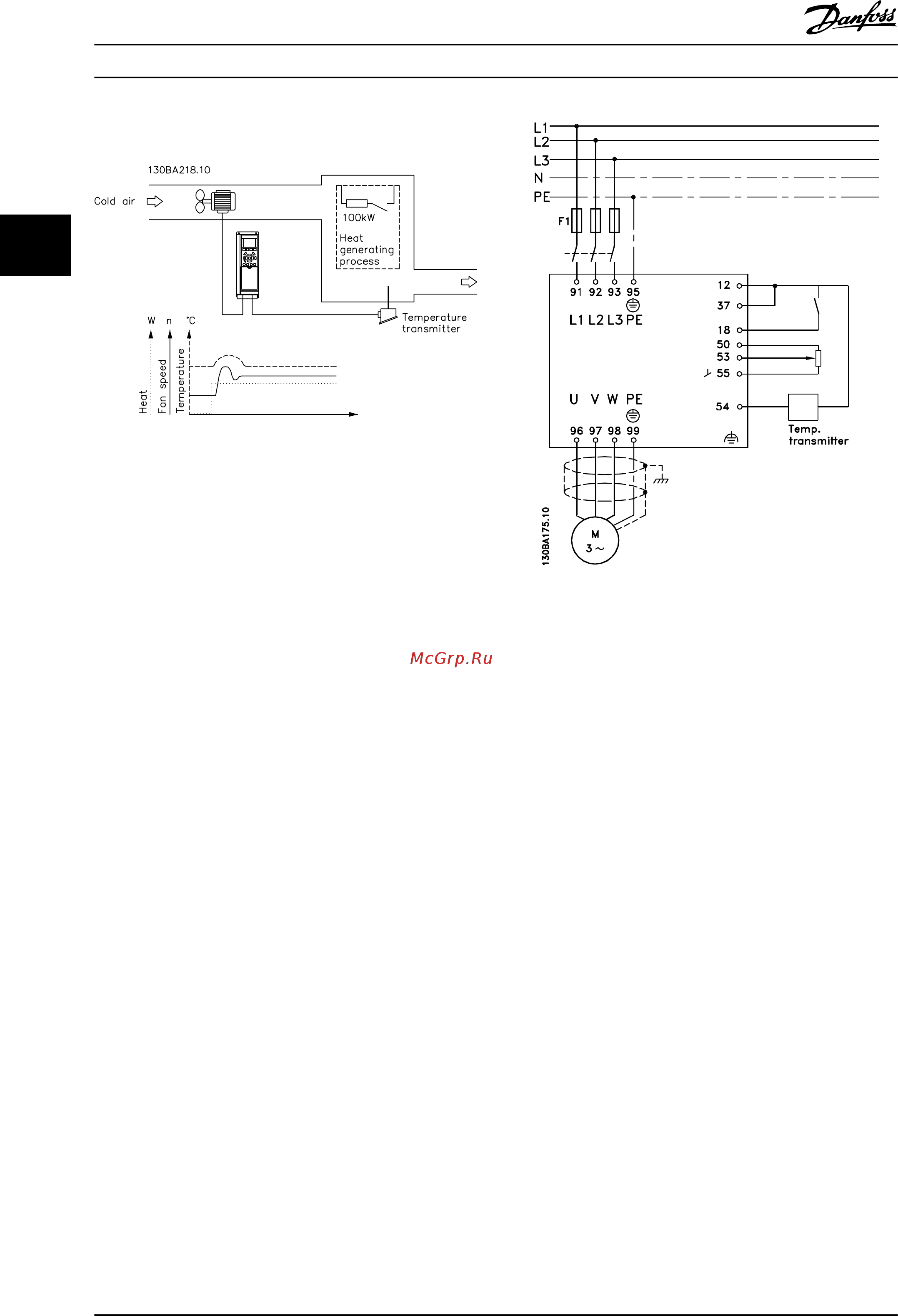

Рисунок 3.23 Пример ПИД-регулирования процесса в
системе вентиляции
В этом примере использования системы вентиляции
необходимо регулирование температуры от -5 до 35 °C
посредством потенциометра 0–10 В. Управление
процессом используется для поддержания температуры
на постоянном уровне.
При повышении температуры ПИД-регулятор процесса
увеличивает скорость вентиляции, при этом подается
больше воздуха. Когда температура снижается, скорость
уменьшается. Используемый датчик имеет рабочий
диапазон температур от -10 до 40 °C, 4–20 мА. Мин./
макс. скорость 300/1500 об/мин.
Рисунок 3.24 Двухпроводный датчик
Ниже перечислены шаги настройки ПИД-регулятора
процесса, изображенного на Рисунок 3.24.
1. Пуск/останов системы осуществляется с
помощью переключателя, присоединенного к
клемме 18.
2. Задание температуры с помощью
потенциометра (от -5 до 35 °C, 0–10 В пост.
тока), подключенного к клемме 53.
3. Обратная связь по температуре через датчик
(от -10 до 40 °C, 4–20 мА), подключенный к
клемме 54. Переключатель S202 установлен в
положение ON (ВКЛ.) (вход тока).
Общие сведения об изделии
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
44 MG34S250 — Вер. 29-11-2013
