4 Электрический монтаж
4.1 Подключение элементов управления
4.1.1 Способы управления устройством
плавного пуска
Управление устройством плавного пуска может
выполняться тремя способами:
•
Нажатием кнопок на LCP.
•
Через дистанционные входы.
•
По каналу последовательной связи.
MCD 500 всегда срабатывает по команде местного пуска
или останова (с помощью кнопок [Hand On] (Ручной
режим) и
[O] (Выкл.) на LCP).Кнопка [Auto On]
(Автоматический режим) служит для выбора режима
дистанционного управления (устройство плавного пуска
будет принимать команды через входы дистанционного
управления).В режиме дистанционного управления
горит светодиод Auto On (Автоматический режим).При
пуске или работе устройства плавного пуска в режиме
ручного управления горит светодиод Hand On (Ручной
режим).Если устройство плавного пуска остановлено
или находится в процессе останова, горит светодиод O
(Выкл.).
4.1.2 Клеммы управления
В терминалах управления используются штепсельные
разъемы 2,5 мм² в сечении.Разным моделям требуется
запитка управляющим напряжением различных
терминалов:
•
CV1 (24 В перем. тока/В пост. тока):A5, A6.
•
CV2 (110–120 В перем. тока):A5, A6.
•
CV2 (220–240 В перем. тока):A4, A6.

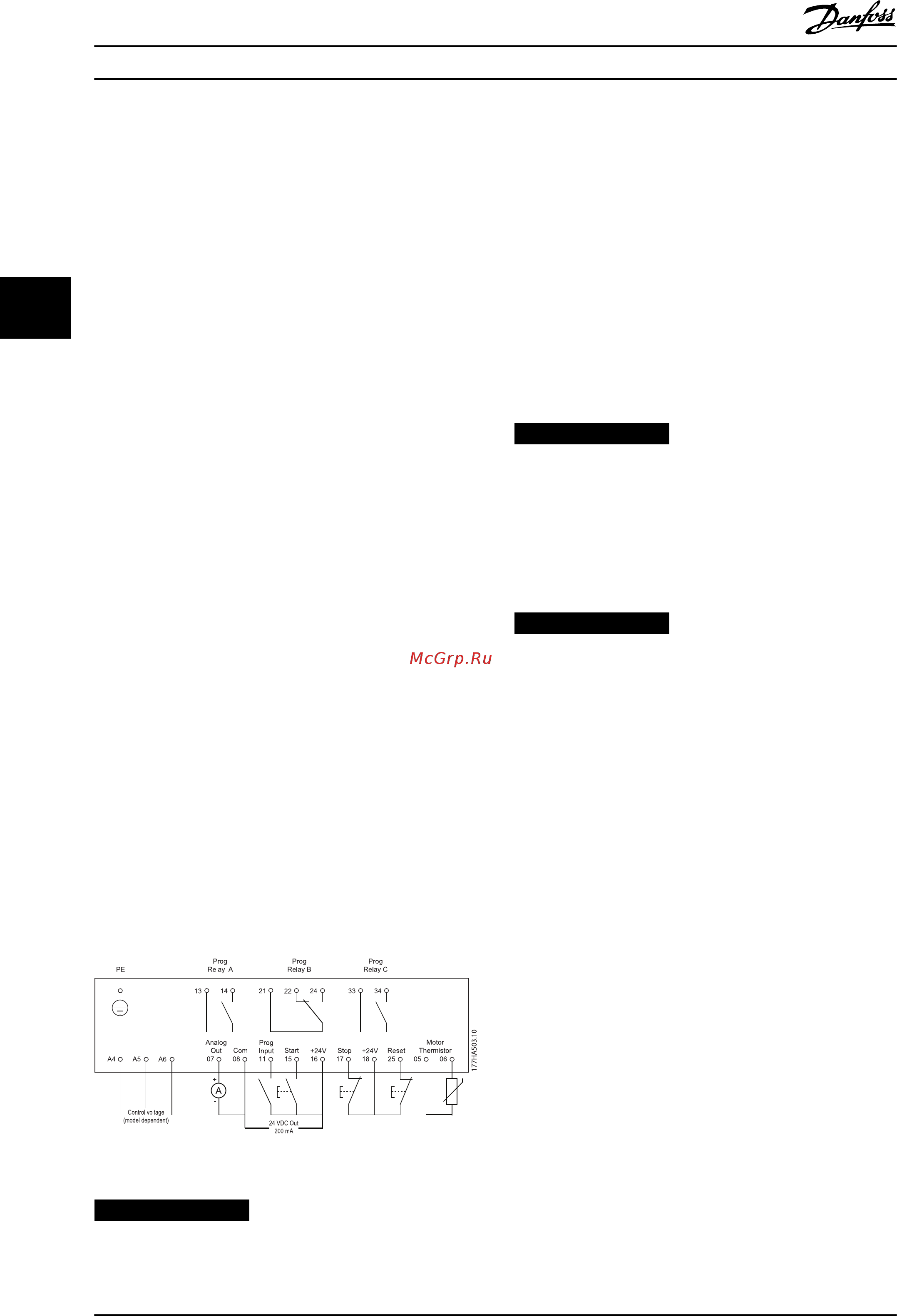

Рисунок 4.1 Подключение к клеммам управления
УВЕДОМЛЕНИЕ
Не закорачивайте клеммы 05 и 06 без использования
термистора.
Все клеммы управления и выводы реле соответствуют
требованиям SELV (безопасное сверхнизкое
напряжение).Эта защита не применяется к заземленной
ветви треугольника с напряжением выше 400 В.
Чтобы обеспечить защиту SELV, все соединения с
клеммами управления должны быть выполнены
согласно требованиям PELV (например, термистор
должен иметь усиленную/двойную изоляцию от
двигателя).
УВЕДОМЛЕНИЕ
SELV обеспечивает защиту с помощью очень низкого
напряжения.Защита от поражения электрическим
током обеспечена, если электрическое питание имеет
изоляцию типа SELV, а монтаж выполнен в
соответствии с требованиями, изложенными в
местных/государственных нормативах для источников
питания SELV.
УВЕДОМЛЕНИЕ
Гальваническая (гарантированная) развязка
обеспечивается выполнением требований по
усиленной изоляции и за счет соответствующих длин
путей утечек тока и изоляционных расстояний.Эти
требования приведены в стандарте IEC 61140.
Компоненты, обеспечивающие электрическую
изоляцию, отвечают также требованиям к
повышенной изоляции и выдерживают
соответствующие испытания, как указано в IEC 61140.
4.1.3 Дистанционные входы
Устройство плавного пуска снабжено тремя
фиксированными входами дистанционного
управления.Эти входы должны управляться контактами,
специфицированными для слабых токов низкого
напряжения (с золотым покрытием и т. п.).
Электрический монтаж
VLT
®
Soft Starter MCD 500
14 Danfoss A/S © 02/2015 Все права защищены. MG17K550
