5.9 Установка с обвод. контактором
MCD 500 снабжается обводным контактором (класс АС1).Управление обводным контактором осуществляется через
выход «работа» устройства плавного пуска.Выход «работа» по умолчанию назначен для выходного реле B (клеммы 21,
22, 24).
K1
24
VD
22
21
13
14
24
33
34
06
05
08
07
17
18
25
11
16
A6
A5
A4
15
S1
S2
S3
E
+
+
6/T3
2/T1
4/T2
5/L3
3/L2
1/L1
L3B
L1B
L2B
K1
F1
5
6 7
4
2
A
3
1
177HA523.1
1 Управляющее напряжение (зависит от
модели)
K1 Обвод. контактор
2 Выход 24 В пост. тока F1 Полупроводниковые предохранители (по усмотрению)
3 Входы дистанционного управления S1 Контакт пуска
4 Вход термистора двигателя (только с PTC) S2 Контакт останова
5 Выходы реле S3 Контакт сброса
6 3-фазное питание 13, 14 Выход реле А
7 Клеммы подключения электродвигателя 21, 22, 24 Выход реле B
33, 34 Выход реле C

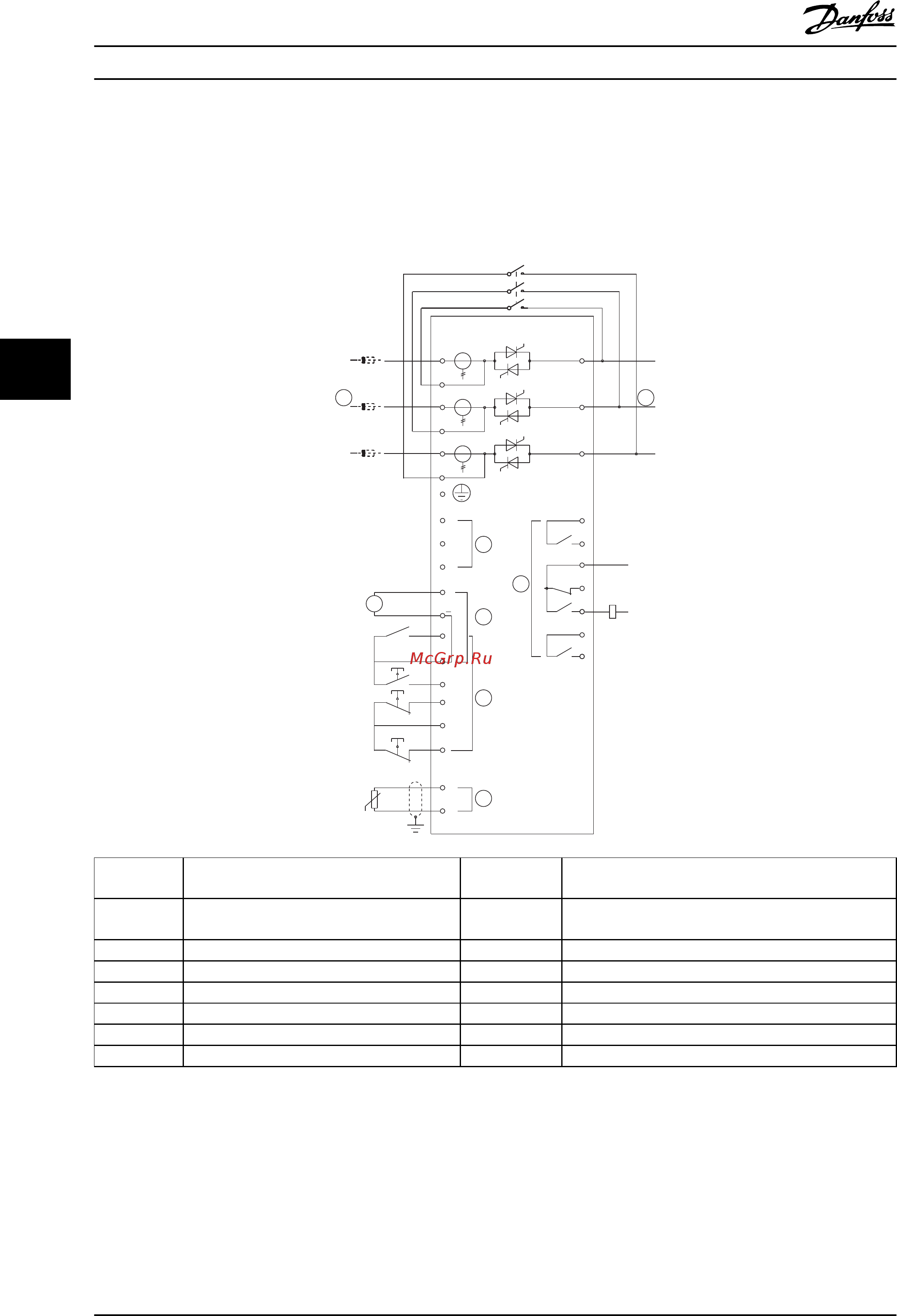

Рисунок 5.11 Установка с обвод. контактором
Установки параметров:
•
Пар. 4-4 Relay B Function (Функция реле B)
- Выбор значения Run (Работа) назначает функцию рабочего выхода выходу реле B (задано по
умолчанию).
Особенности изделия
VLT
®
Soft Starter MCD 500
46 Danfoss A/S © 02/2015 Все права защищены. MG17K550
