177HA504.10
Start/stop
Reset
Start
Stop
Reset
Start
Stop
Reset
15
16
17
18
25
18
15
16
17
18
25
18
15
16
17
18
25
18
2
3
1
1 2-проводное управление
2 3-проводное управление
3 4-проводное управление

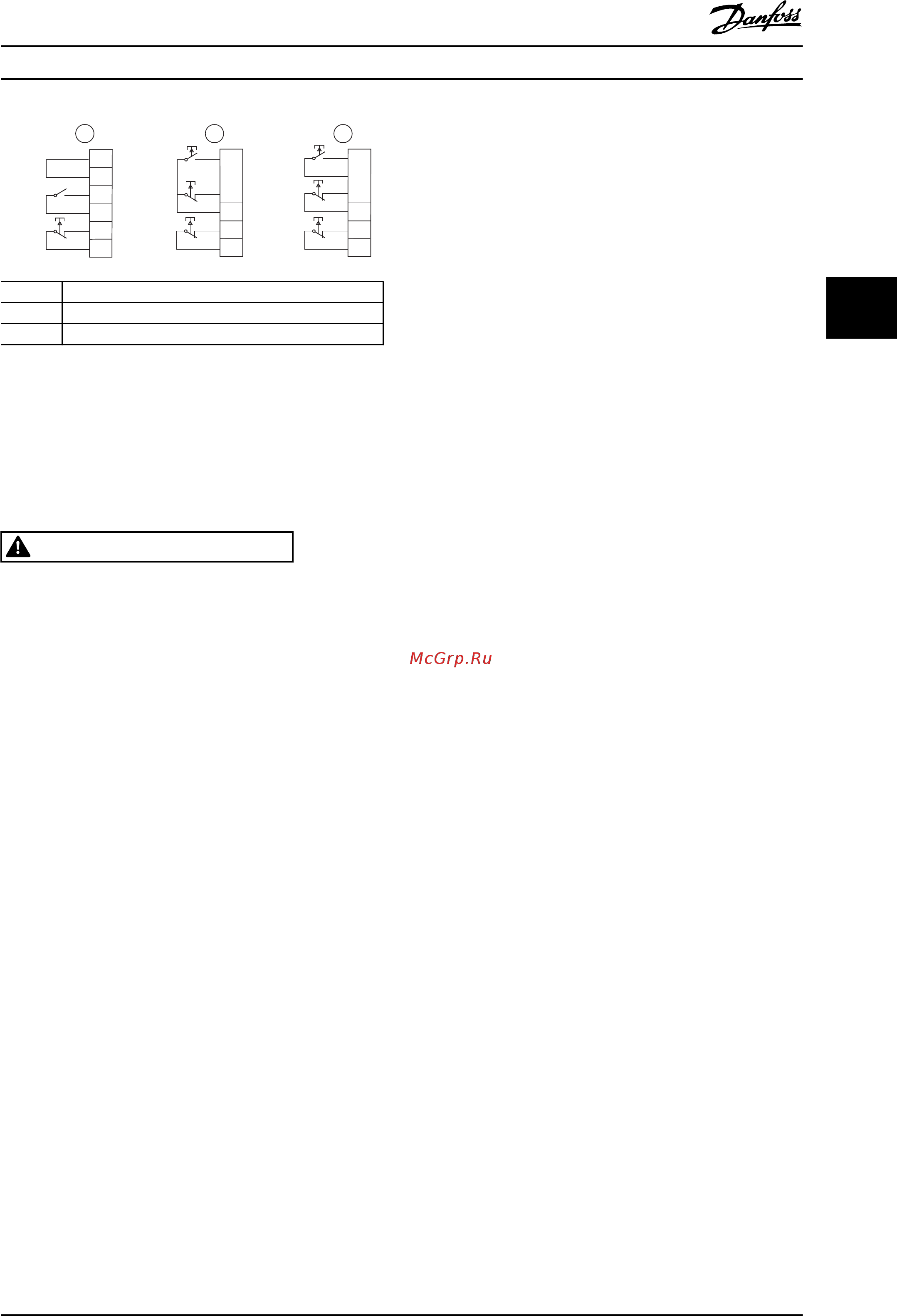

Рисунок 4.2 2-, 3- и 4-проводное управление
Вход сброса может быть нормально разомкнутым или
нормально замкнутым.Для выбора конфигурации
используется параметр 3-8 Remote Reset Logic (Логика
дистанционного сброса).
ПРЕДУПРЕЖДЕНИЕ
Не подавайте напряжение на клеммы управляющих
входов.Эти клеммы являются активными входами на
24 В постоянного тока, и управление ими должно
осуществляться при отсутствии потенциала на
контактах.
Проложите кабели, подключенные к управляющим
входам, отдельно от кабелей сети питания и проводки
двигателя.
4.1.4 Последовательная связь
В режиме местного управления управление по
последовательной связи включена всегда, а в режиме
дистанционного управления может включаться и
выключаться (см. пар. 3-2 Comms in Remote (Связь - дист.
управл.)).Для осуществления управления через сеть
последовательной связи требуется дополнительный
модуль связи.
4.1.5 Клемма заземления
Клеммы заземления расположены на задней стенке
устройства плавного пуска.
•
Модели MCD5-0021B — MCD5-0105B снабжены
одной клеммой со стороны входа (сверху).
•
В моделях с MCD5-0131B по MCD5-0961B и с
MCD5-0245C по MCD5-1600C имеются по 2
клеммы: 1 на входе (вверху) и 1 на выходе
(внизу).
Электрический монтаж Инструкции по эксплуатации
MG17K550 Danfoss A/S © 02/2015 Все права защищены. 15
4 4
