Danfoss MCD 5-0105B-T5-G1x-20-CVx [42/106] Уведомление
![Danfoss MCD 5-0105B-T5-G1x-20-CVx [42/106] Уведомление](/views2/1561111/page42/bg2a.png)
70%
60%
50%
30%
10%
40%
Time
Voltage (% full voltage)
20%
80%
90%
100%
177HA509.10
1
1 Пар. 1-11 Stop Time (Время останова)

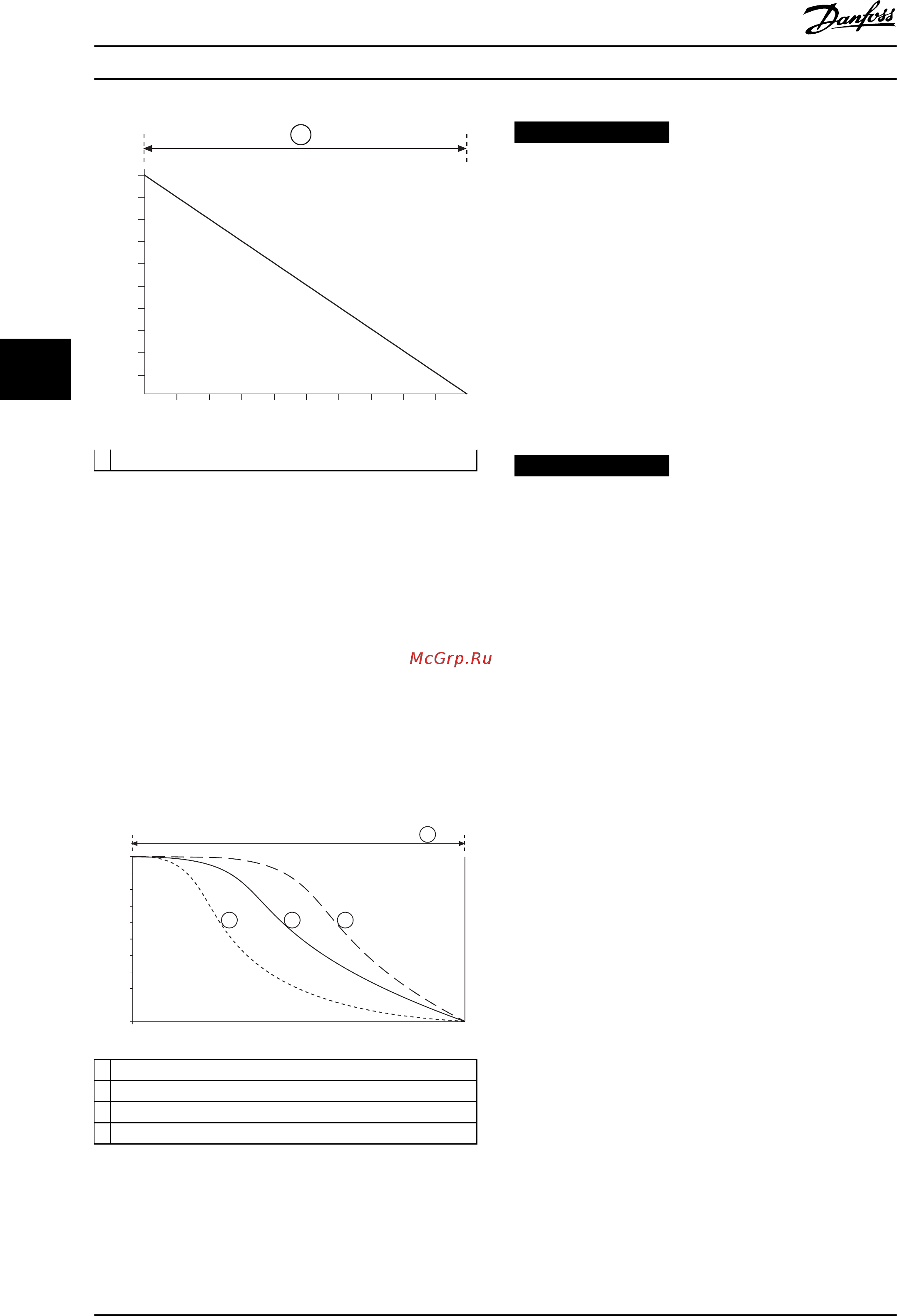

Рисунок 5.6 Плавный останов с TVR
5.4.3 Адапт. управление
Чтобы воспользоваться функцией адаптивного
управления остановом, выполните следующие действия.
1. В меню Stop Mode (Режим останова) выберите
Adaptive control (Адапт.управление).
2. Задайте параметр 1-11 Stop Time (Время
останова).
3. Выберите нужный профиль в пар. 1-14 Adaptive
Stop
Prole (Профиль адаптивного останова).
0
10%
20%
30%
40%
50%
Time
Speed
60%
70%
80%
90%
100%
177HA510.10
1 2
4
3
1 Раннее замедление
2 Постоянное замедл.
3 Позднее замедление
4 Пар. 1-10 Stop Time (Время останова)
Рисунок 5.7 Пар. 1-14 Adaptive Stop Prole (Профиль
адаптивного останова)
УВЕДОМЛЕНИЕ
Адаптивное управление не замедляет двигатель
активно и не останавливает двигатель быстрее, чем
посредством останова выбегом.Для ускорения
времени останова высоких инертных нагрузок
следует использовать функцию торможения, см.
глава 5.4.5 Тормоз.
Первым этапом адаптивного управления остановом
является обычный плавный останов.Этот тип останова
позволяет устройству плавного пуска определить
характеристики подключенного двигателя.Устройство
плавного пуска будет использовать эти данные
двигателя во время последующих остановок с
адаптивным управлением.
УВЕДОМЛЕНИЕ
Функция адаптивного управления управляет
нагрузкой в соответствии с заданным профилем.Ток
при останове меняется согласно выбранному
профилю замедления и времени останова.
Устройству плавного пуска необходимо определить
характеристики нового двигателя:
•
В случае замены двигателя, подключенного к
устройству плавного пуска, которое
запрограммировано для пуска или останова с
адаптивным управлением.
•
Если устройство плавного пуска
тестировалось на другом двигателе, прежде
чем быть установленным на данном
конкретном двигателе.
При изменении параметра 1-1 Motor Full Load Current
(Ток полной нагрузки двигателя) или параметра 1-12
Adaptive Control Gain (Усиление при адаптивном
управлении) устройство плавного пуска автоматически
изучает характеристики двигателя заново.
5.4.4 Остановка насоса
Гидравлические характеристики насосных систем
значительно различаются.Эти различия подразумевают,
что для различных применений оптимальный профиль
уменьшения скорости и время остановки будут
разными. В Таблица 5.1 приведены рекомендации по
выбору профилей адаптивного управления.Чтобы
определить, какой профиль будет наиболее
оптимальным для данного применения, рекомендуется
произвести испытание всех 3 профилей.
Особенности изделия
VLT
®
Soft Starter MCD 500
40 Danfoss A/S © 02/2015 Все права защищены. MG17K550
