4.2.2 MCD5-0245C
В модели MCD5-0245C в нижней части прибора имеются
специальные обводные клеммы.Обводные клеммы:
•
T1B
•
T2B
•
T3B
177HA651.10
1/L1 3/L2 5/L3
T1B T2B T3B
2/T1 4/T2 6/T3

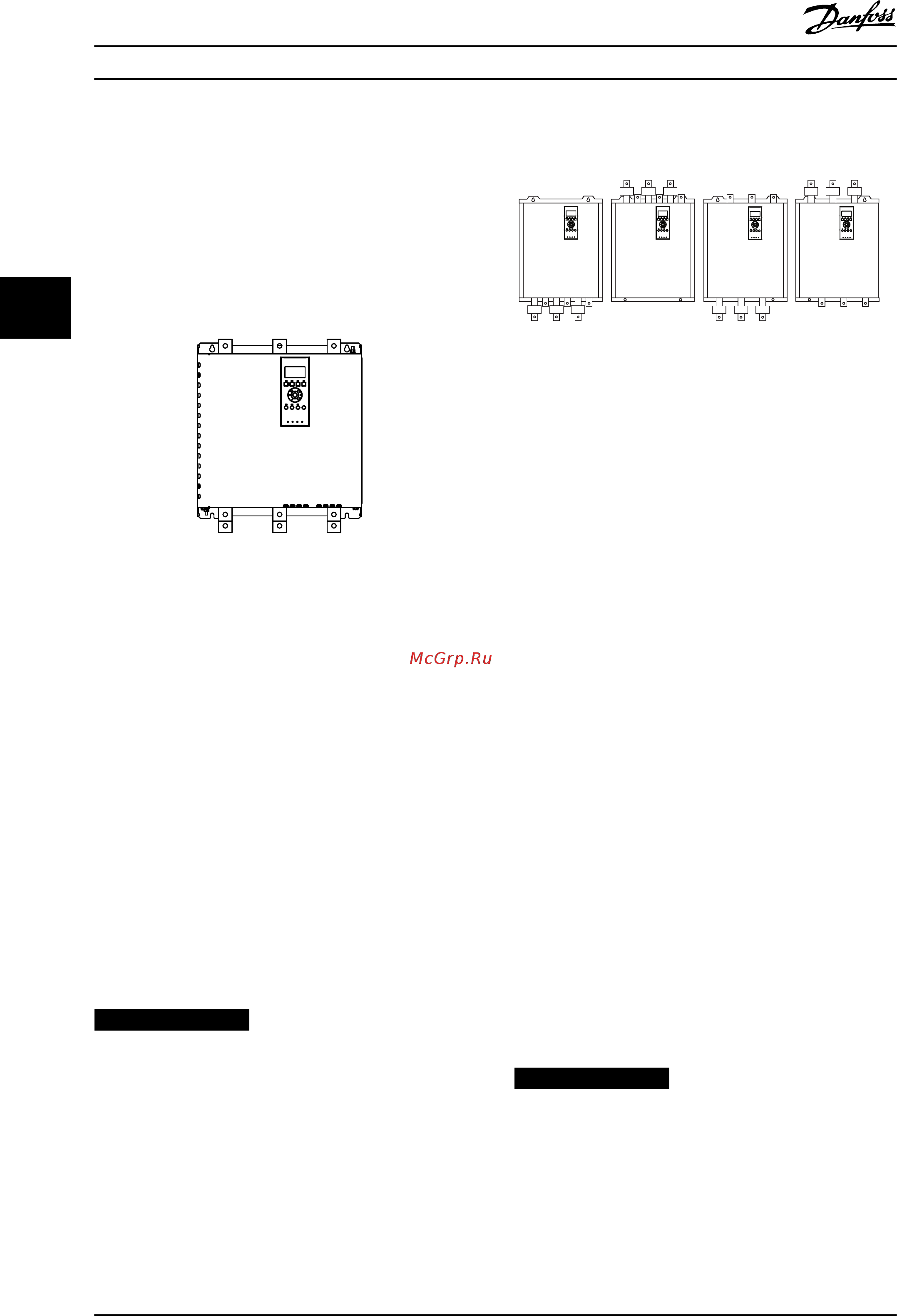

Рисунок 4.4 Обводные клеммы в модели MCD5-0245C
4.2.3 MCD5-0360C — MCD5-1600C
В моделях с MCD5-0360C по MCD5-1600C имеются
специальные обводные клеммы на входных
шинах.Обводные клеммы:
•
L1B
•
L2B
•
L3B
Шины на моделях без шунтирования MCD5-0360C —
MCD5-1600C могут быть установлены на верхних или
нижних входах и выходах, в зависимости от конкретной
ситуации.Пошаговые инструкции см. в
глава 12 Процедура настройки шины (MCD5-0360C —
MCD5-1600C).Устройства плавного пуска изготавливаются
по типу «верх — вход/низ — выход».
УВЕДОМЛЕНИЕ
Для обеспечения соответствия моделей MCD5-0360C
— MCD5-1600C требованиям UL необходимо
монтировать их по типу «верх — вход, низ — выход»
или «верх — выход, низ — вход». Дополнительную
информацию см. в глава 11.1 Монтаж с учетом
требований UL Compliant.
(L1B L2B L3B)
1/L1 3/L2 5/L3
2/T1 4/T2 6/T3
1/L1 3/L2 5/L3
(L1B L2B L3B)
2/T1 4/T2 6/T3
(L1B L2B L3B)
1/L1 3/L2 5/L3
2/T1 4/T2 6/T3
1/L1 3/L2 5/L3
(L1B L2B L3B)
2/T1 4/T2 6/T3
177HA652.10
Рисунок 4.5 Расположение обводных клемм в моделях с
MCD5-0360C по MCD5-1600C
4.3 Подключение двигателя
Устройства плавного пуска MCD 500 можно подключать
к двигателям линейно или по схеме «внутри
треугольника» (также называется 3- и 6-проводным
подключением).При подключении по схеме «внутри
треугольника» введите для параметра 1-1 Motor Full Load
Current (Ток полной нагрузки двигателя) значение тока
полной нагрузки двигателя (ТПН).В модели MCD 500
значение тока для внутреннего треугольника
рассчитывается автоматически на основании этих
данных.Параметр 15-7 Motor Connection (Подкл.
двигателя) по умолчанию установлен на значение Auto
detect (Автообнаружение) и может быть настроен на
работу с устройством плавного пуска «внутри
треугольника» или линейном подключении.
4.3.1 Тестирование установки
Возможно подключение MCD 500 к маломощному
двигателю для тестирования.В ходе тестирования могут
быть проверены настройки защиты входа управления и
выхода реле.Тестовый режим непригоден для проверки
эффективности плавного пуска и плавного останова.
Минимальное значение ТПН для тестового двигателя
составляет 2 % от минимального значения ТПН для
устройства плавного пуска (см. глава 4.5 Минимальное и
максимальное значения тока).
УВЕДОМЛЕНИЕ
При тестировании устройства плавного пуска на
маломощном двигателе установите пар. 1-1 Motor FLC
(Ток полной нагрузки двигателя) на минимально
допустимое значение.
Моделям с внутренним шунтом внешний обводной
контактор не требуется.
Электрический монтаж
VLT
®
Soft Starter MCD 500
18 Danfoss A/S © 02/2015 Все права защищены. MG17K550
