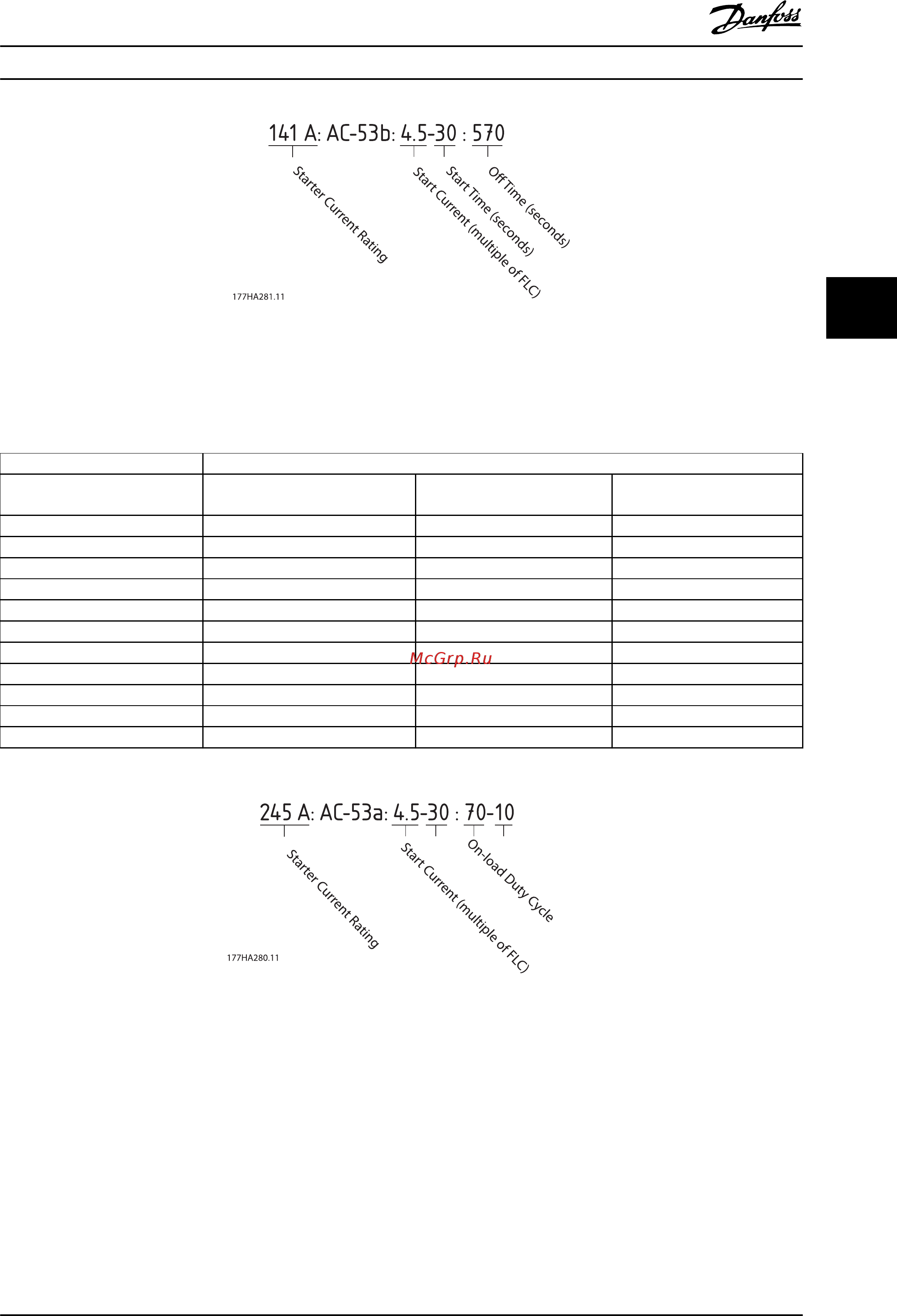

Рисунок 4.14 Номинал АС-53 для эксплуатации с шунтированием
Все характеристики рассчитаны для высоты 1000 метров и температуры окружающей среды 40 °C.
4.4.2 Линейное подключение (без шунта/замкнутое)
Код типа Номинальная характеристика, Ампер
AC-53a
3-30:50-6
AC-53a
4-20:50-6
AC-53a
4,5-30:50-6
MCD5-0245C 245 A 195 A 171 A
MCD5-0360C 360 A 303 A 259 A
MCD5-0380C 380 A 348 A 292 A
MCD5-0428C 428 A 355 A 300 A
MCD5-0595C 595 A 515 A 419 A
MCD5-0619C 619 A 532 A 437 A
MCD5-0790C 790 A 694 A 567 A
MCD5-0927C 927 A 800 A 644 A
MCD5-1200C 1200 A 1135 A 983 A
MCD5-1410C 1410 A 1187 A 1023 A
MCD5-1600C 1600 A 1433 A 1227 A
Таблица 4.3 Модели без шунта
Start Time (seconds)
Starts Per Hour
Рисунок 4.15 Номинал AC-53 для эксплуатации с замкнутым подключением
Все характеристики рассчитаны для высоты 1000 метров и температуры окружающей среды 40 °C.
Чтобы выяснить номинальные характеристики для условий эксплуатации, не отображенных в приведенных
диаграммах, обратитесь к местному поставщику оборудования.
Электрический монтаж Инструкции по эксплуатации
MG17K550 Danfoss A/S © 02/2015 Все права защищены. 23
