Установки параметров:
•
Пар. 3-3 Input A Function (Функция входа А).
- Выбор значения Input Trip (N/O) (Отключение по входу (норм. разомкн.)) назначает вход A функции
вспомогательного отключения (нормально разомкнутый контакт).
•
Пар. 3-4 Input A Name (Имя входа А).
- Выбор имени, например «Низкое давление», назначает имя входу А.
•
Пар. 3-8 Remote Reset Logic (Логика дистанционного сброса).
- Выберите нужное значение, например Normally Closed (Нормально замкнутый); вход будет работать
как нормально замкнутый контакт.
5.12 Торможение пост. током с внешним
датчиком нулевой скорости
Если между циклами торможения нагрузка меняется,
полезно использовать внешний датчик нулевой
скорости, подсоединенный к MCD 500, для выключения
тормоза.Такой метод управления обеспечивает
прекращение торможения с помощью MCD 500 при
достижении двигателем состояния останова, что
позволяет избежать ненужного нагрева двигателя.
На Рисунок 5.14 показано, как можно использовать
датчик нулевой скорости совместно с MCD 500 для
отключения функции торможения при останове
двигателя.Датчик нулевой скорости (-A2) часто
рассматривается как детектор недостаточной скорости
вращения.Его внутренний контакт разомкнут при
нулевой скорости и замкнут при любой скорости выше
нуля.Как только двигатель достигает останова, клеммы
11 и 16 размыкаются и устройство плавного пуска
отключается.При подаче следующей команды пуска, то
есть следующего применения K10, клеммы 11 и 16
замыкаются и устройство плавного пуска активируется.
Включите для MCD 500 режим дистанционного
управления, а для пар. 3-3 Input A Function (Функция
входа А) выберите значение Starter disable (Отключение
пускового устройства).
-F1
L3L2L1 N E
-K10
L1 L2 L3
E
T1 T2 T3
A5A4 A6
15 16 17 18 25
11 16
-K10
-K11
-K10
-K11
T3T2T1
M
3
-K11-K10
-A2
177HA619.20
1
2
3
4
A
5
6
4
B
D
E
C
1 Управляющее
напряжение
15,
16
Пуск
2 Клеммы
подключения
электродвигателя
17,
18
Останов
3 3-фазное питание 25,
18
Сброс
4 Отключение
пускового
устройства
(отображается на
экране устройства
плавного запуска)
A Выкл. (готовность)
5 Сигнал пуска (2, 3
или 4-пров.)
B Пуск
6 Обнаружена
нулевая скорость
C Рабочий режим
7 Датчик нулевой
скорости
D Останов
E Нулевая скорость

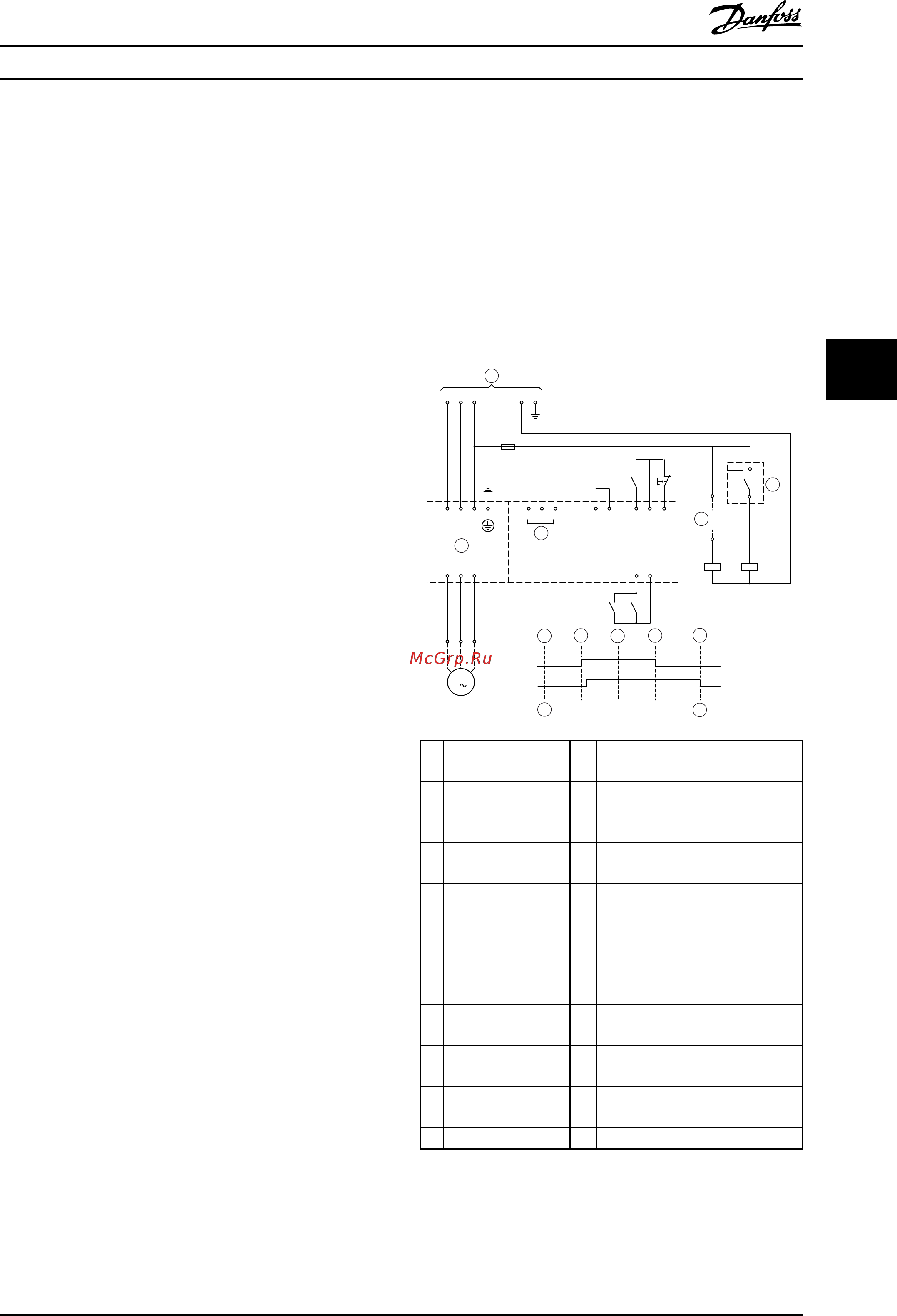

Рисунок 5.14 Выключение функции торможения при
останове с внешним датчиком нулевой скорости
Особенности изделия Инструкции по эксплуатации
MG17K550 Danfoss A/S © 02/2015 Все права защищены. 49
