Danfoss MCD 5-0105B-T5-G1x-20-CVx [27/106] Подключение по схеме внутри треугольника без шунта замкнутое

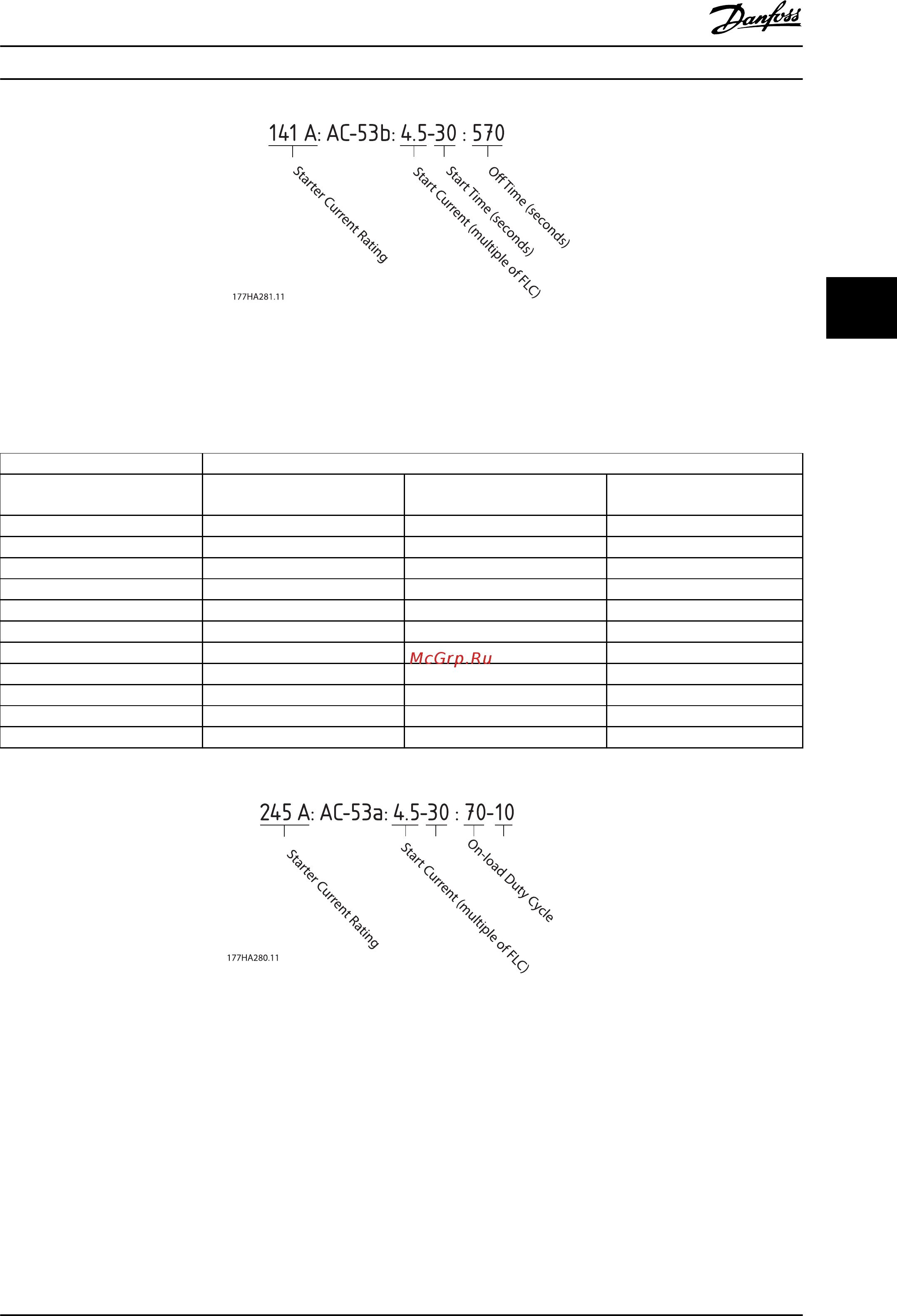

Рисунок 4.16 Номинал АС-53 для эксплуатации с шунтированием

Все характеристики рассчитаны для высоты 1000 метров и температуры окружающей среды 40 °C.

4.4.4 Подключение по схеме «внутри треугольника» (без шунта/замкнутое)

Код типа Номинальная характеристика, Ампер

AC-53a

3-30:50-6

AC-53a

4-20:50-6

AC-53a

4,5-30:50-6

MCD5-0245C 368 A 293 A 257 A

MCD5-0360C 540 A 455 A 389 A

MCD5-0380C 570 A 522 A 438 A

MCD5-0428C 643 A 533 A 451 A

MCD5-0595C 893 A 773 A 629 A

MCD5-0619C 929 A 798 A 656 A

MCD5-0790C 1185 A 1042 A 851 A

MCD5-0927C 1391 A 1200 A 966 A

MCD5-1200C 1800 A 1702 A 1474 A

MCD5-1410C 2115 A 1780 A 1535 A

MCD5-1600C 2400 A 2149 A 1841 A

Таблица 4.5 Модели без шунта

Start Time (seconds)

Starts Per Hour

Рисунок 4.17 Номинал AC-53 для эксплуатации с замкнутым подключением

Все характеристики рассчитаны для высоты 1000 метров и температуры окружающей среды 40 °C.

Чтобы выяснить номинальные характеристики для условий эксплуатации, не отображенных в приведенных

диаграммах, обратитесь к местному поставщику оборудования.

Электрический монтаж Инструкции по эксплуатации

4 4
