5 Особенности изделия
5.1 Защита двигателя от перегрузки
Тепловая модель, используемая в устройстве плавного
пуска для защиты двигателя от перегрузки, состоит из
двух компонентов:
•
Обмотки двигателя:обмотки двигателя имеют
низкую теплоемкость и влияют на
краткосрочное поведение тепловых
характеристик двигателя.На обмотках двигателя
ток преобразуется в тепло.
•
Корпус двигателя:корпус двигателя имеет
большую теплоемкость и определяет
долгосрочное поведение двигателя;Тепловая
модель учитывает следующие параметры:
- Ток двигателя
- Потери в сердечнике
- Потери из-за сопротивления обмотки.
- Теплоемкость корпуса двигателя и
обмоток.
- Охлаждение во время работы и
простоя.
- Процент от номинального крутящего
момента двигателя.Устанавливает
значение на дисплее для модели
обмотки, и, помимо прочего, на него
оказывает воздействие пар. «Ток
полной нагрузки двигателя».
УВЕДОМЛЕНИЕ
Для параметра 1-1 Motor FLC (ТПН двигателя) задайте
значение номинального ТПН двигателя.Не
прибавляйте перегрузочную мощность, т. к. это
значение учитывается устройством плавного пуска.
Защита от тепловой перегрузки в устройстве плавного
пуска обладает рядом преимуществ перед тепловыми
реле.
•
При работе двигателя большое значение имеет
воздействие охлаждения вентилятором.
•
Для более точной настройки модели могут
использоваться реальный ток полной нагрузки
и время ротора К.З.Тепловые характеристики
обмотки рассматриваются отдельно от
остального двигателя (т. е. модель учитывает
низкую тепловую массу и высокое тепловое
сопротивление обмотки).
•
Обмотка тепловой модели реагирует быстро по
сравнению с корпусом.Таким образом,
возможна эксплуатация двигателя при
значениях, более близких к безопасной для
него минимальной рабочей температуре,
однако при этом необходимо обеспечивать его
защиту от теплового повреждения.
•
Данные о проценте теплоемкости двигателя,
задействованном при каждом пуске, хранится в
памяти.Устройство плавного пуска можно
настроить на автоматическое определение
достаточности или недостаточности
оставшейся теплоемкости двигателя для
успешного выполнения другого пуска.
•
Функция памяти модели означает полную
защиту двигателя в ситуациях горячего
пуска.Даже при отключенной управляющей
мощности модель использует данные часов
реального времени, чтобы отметить
прошедшее время охлаждения.
Функция защиты от перегрузки данной модели
соответствует кривой NEMA 10, но обеспечивает
превосходную защиту на низких уровнях перегрузки
благодаря отдельному размещению тепловой модели
обмотки.
100 200 300
1
10
100
1000
10000
177HA596.10
Time in seconds to reach 100% of thermal model
Current (%motor full load current)
3
1
2
400 500
600 700
800 900 1000

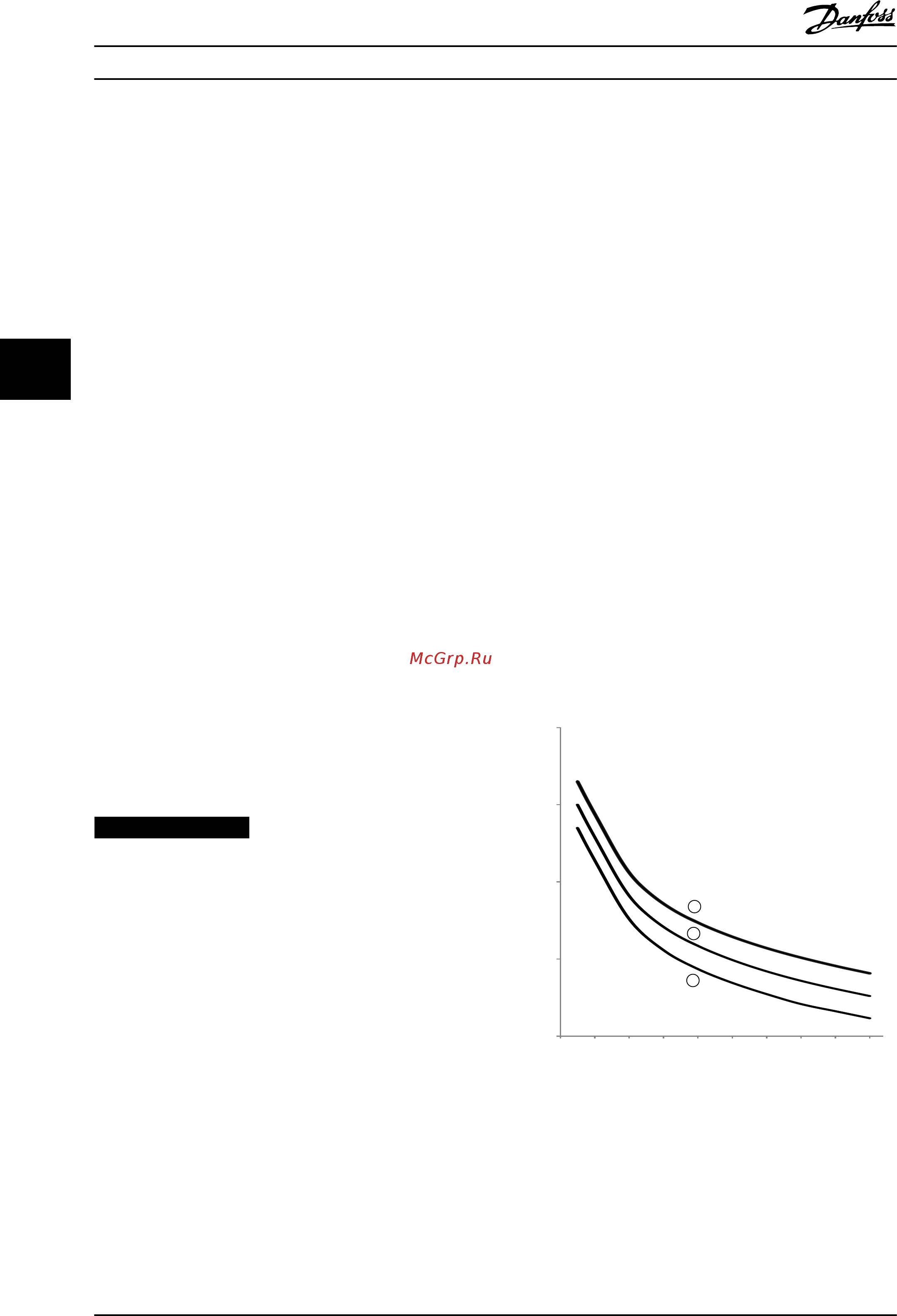

Рисунок 5.1 Степень защиты в сравнении с перегрузкой
1.
MSTC
1)
=5
2.
MSTC
1)
=10
3.
MSTC
1)
=20
Особенности изделия
VLT
®
Soft Starter MCD 500
36 Danfoss A/S © 02/2015 Все права защищены. MG17K550
