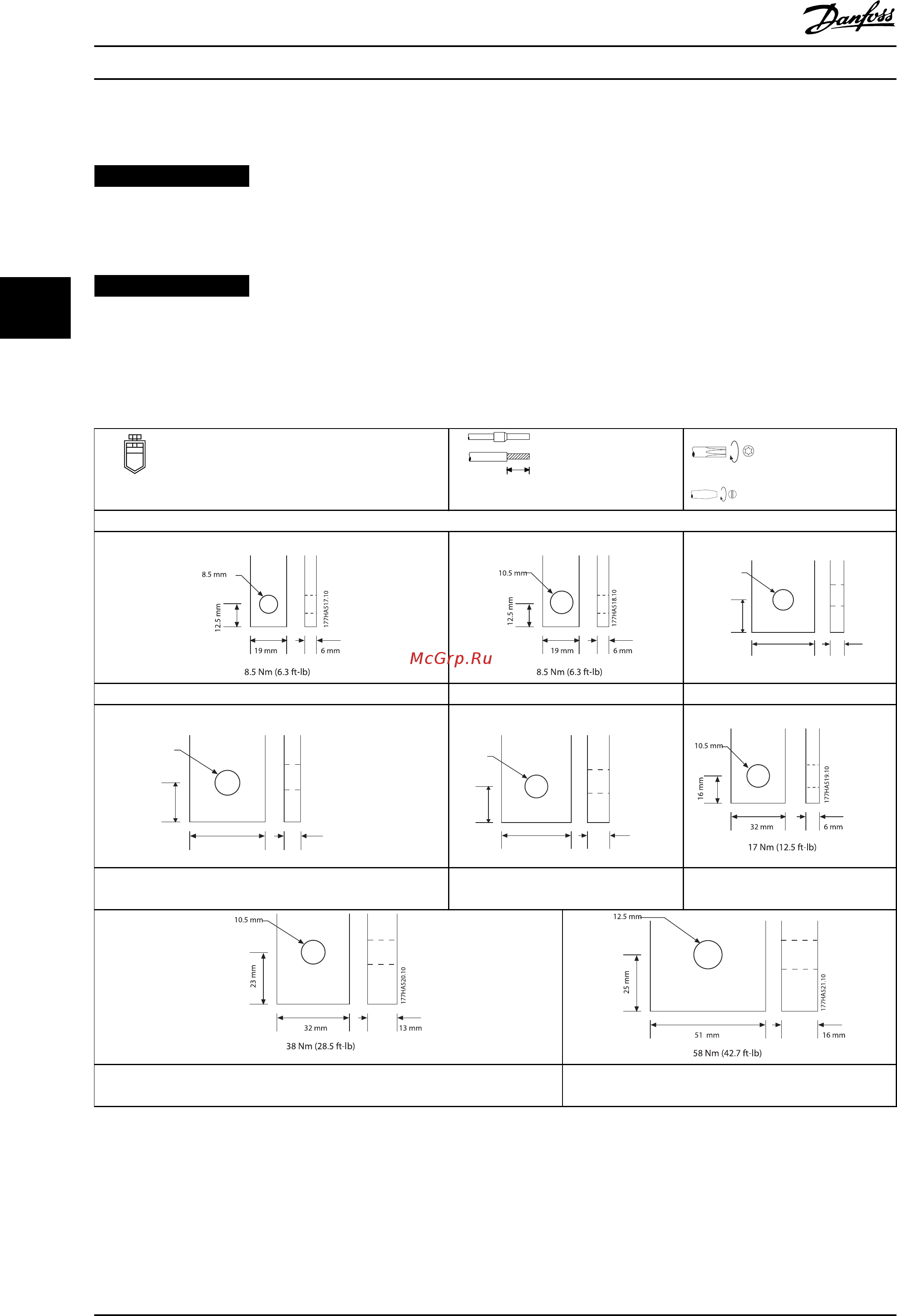

4.1.6 Оконечные соединители линий питания
УВЕДОМЛЕНИЕ
В целях обеспечения безопасности персонала, в моделях до MCD5-0105B включительно клеммы питания
защищены щитками, которые закрепляются защелками.При использовании кабелей большого сечения может
потребоваться удалить их.
УВЕДОМЛЕНИЕ
Некоторые устройства оснащены алюминиевыми шинами.При подсоединении силовых клемм рекомендуется
тщательно очищать контактную поверхность (при помощи наждачной щетки или щетки из нержавеющей стали), а
также использовать соответствующий герметизирующий состав для предотвращения коррозии.
Применяйте только медные многожильные или однопроволочные проводники, рассчитанные на температуру 75 °C.
177HA646.10
Размер кабеля:6–50 мм² (AWG 10-1/0)
Усилие при затяжке:4 Н·м (2,9 дюйм-фунт)
177HA647.10
14 мм (0,55 дюйма)
177HA648.10
Torx T20 x 150
177HA649.10
Плоская 7 мм x 150
MCD5-0021B — MCD5-0105B
38 Н·м (28 дюйм-фунт)
5 mm
15 mm
28 mm
11 mm
(M10)
177HA643.10
MCD5-0131B MCD5-0141B — MCD5-0215B MCD5-0245B
38 Н·м (28 дюйм-фунт) 38 Н·м (28 дюйм-фунт)
6 mm
15 mm
28 mm
11 mm
(M10)
177HA644.10
13 mm
12 mm
32 mm
11 mm
(M10)
177HA645.10
MCD5-0331B — MCD5-0396B MCD5-0469B — MCD5-0961B MCD5-0245C
MCD5-0360C — MCD5-0927C MCD5-1200C — MCD5-1600C
Таблица 4.1 Размеры и усилия затяжки для оконечных соединителей линий питания
Электрический монтаж
VLT
®
Soft Starter MCD 500
16 Danfoss A/S © 02/2015 Все права защищены. MG17K550
