УВЕДОМЛЕНИЕ
Функция адаптивного управления управляет
нагрузкой в соответствии с заданным профилем.Ток
при пуске меняется согласно выбранному профилю
разгона и программируемому времени пуска.
Устройству плавного пуска необходимо определить
характеристики нового двигателя:
•
В случае замены двигателя, подключенного к
устройству плавного пуска, которое
запрограммировано для пуска или остановки
с адаптивным управлением.
•
Если испытание устройства плавного пуска
перед фактическим монтажом производилось
на другом двигателе.
При изменении параметра 1-1 Motor Full Load Current
(Ток полной нагрузки двигателя) или параметра 1-12
Adaptive Control Gain (Усиление при адаптивном
управлении) устройство плавного пуска автоматически
изучает характеристики двигателя заново.
5.3.4 Форсированный старт
При форсированном старте в начале операции пуска
создается кратковременный толчок дополнительного
крутящего момента; он может применяться в сочетании
с режимом пуска с нарастающим или неизменным
током.
Форсированный старт может быть полезен, если
нагрузка нуждается в высоком пусковом крутящем
моменте, но затем легко разгоняется (например,
нагрузка на маховике пресса).
700%
600%
500%
300%
100%
400%
200%
10% 20% 30% 40% 50%
Rotor speed (% full speed)
60% 70% 80% 90% 100%
177HA508.10
Current (% motor full load current)
1
5
4
6
3
2
1 Параметр 1-7 Kick Start Level (Уровень форсированного
пуска)
2 Параметр 1-8 Kick Start Time (Время форсированного пуска)
3 Пар.1-5 Initial current (Начальный ток)
4 Пар. 1-6 Start Ramp Time (Время изменения скорости при
пуске)
5 Пар. 1-4 Current Limit (Предел по току)
6 Ток полного напряжения

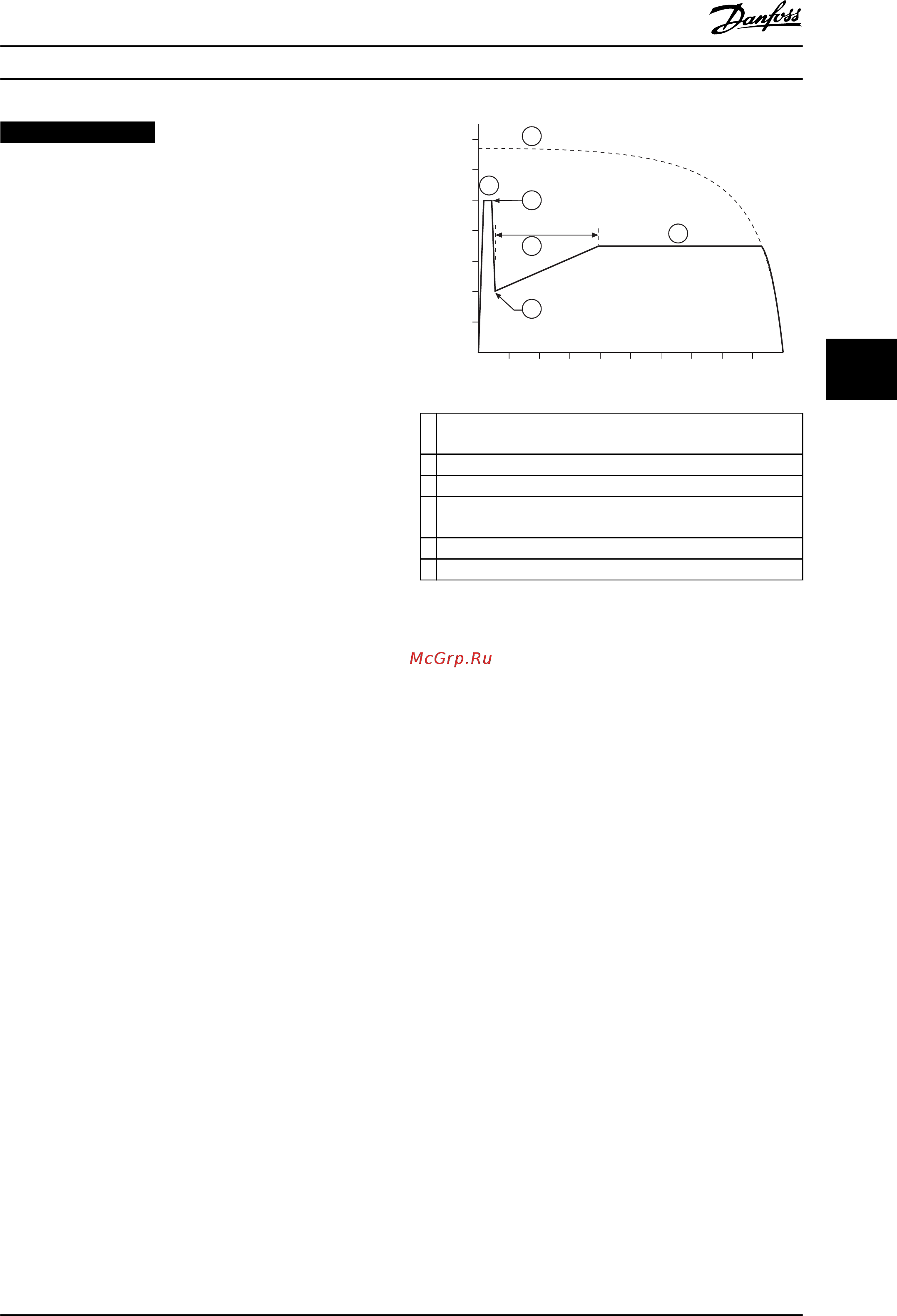

Рисунок 5.5 Пример скорости вращения ротора при
использовании форсированного пуска
5.4
Режимы останова
5.4.1 Останов выбегом
Останов выбегом позволяет двигателю замедляться
естественными темпами без управления со стороны
устройства плавного пуска.Необходимое для останова
время зависит от типа нагрузки.
5.4.2 Плавный останов с TVR
Функция изменения напряжения по времени (TVR)
постепенно снижает напряжение в двигателе в течение
заданного времени.Нагрузка может продолжать
выполнение по завершении периода понижения.
Останов с TVR полезен в случаях, когда требуется
продлить время останова либо предотвратить броски
питания с генератора.
Особенности изделия Инструкции по эксплуатации
MG17K550 Danfoss A/S © 02/2015 Все права защищены. 39
