6.6.7 Сведения о последнем пуске (S7)
На экран выводятся сведения о последнем по времени
успешном пуске:
•
длительность пуска в секундах;
•
максимальное значение тока при пуске в
процентах от тока полной нагрузки;
•
расчетное повышение температуры двигателя.
Готовность S7
MS1 000.0A 000,0 кВт
Посл. пуск 000 с
000 % ТПН
ΔТемп 0%
6.6.8 Дата и время (S8)
На экране отображаются текущие системные дата и
время (24-часовой формат).Сведения об установке даты
и времени см. в разделе глава 9.1 Установка даты и
времени.
Готовность S8
MS1 000.0A 000,0 кВт
ГГГГ МММ ДД
ЧЧ:ММ:СС

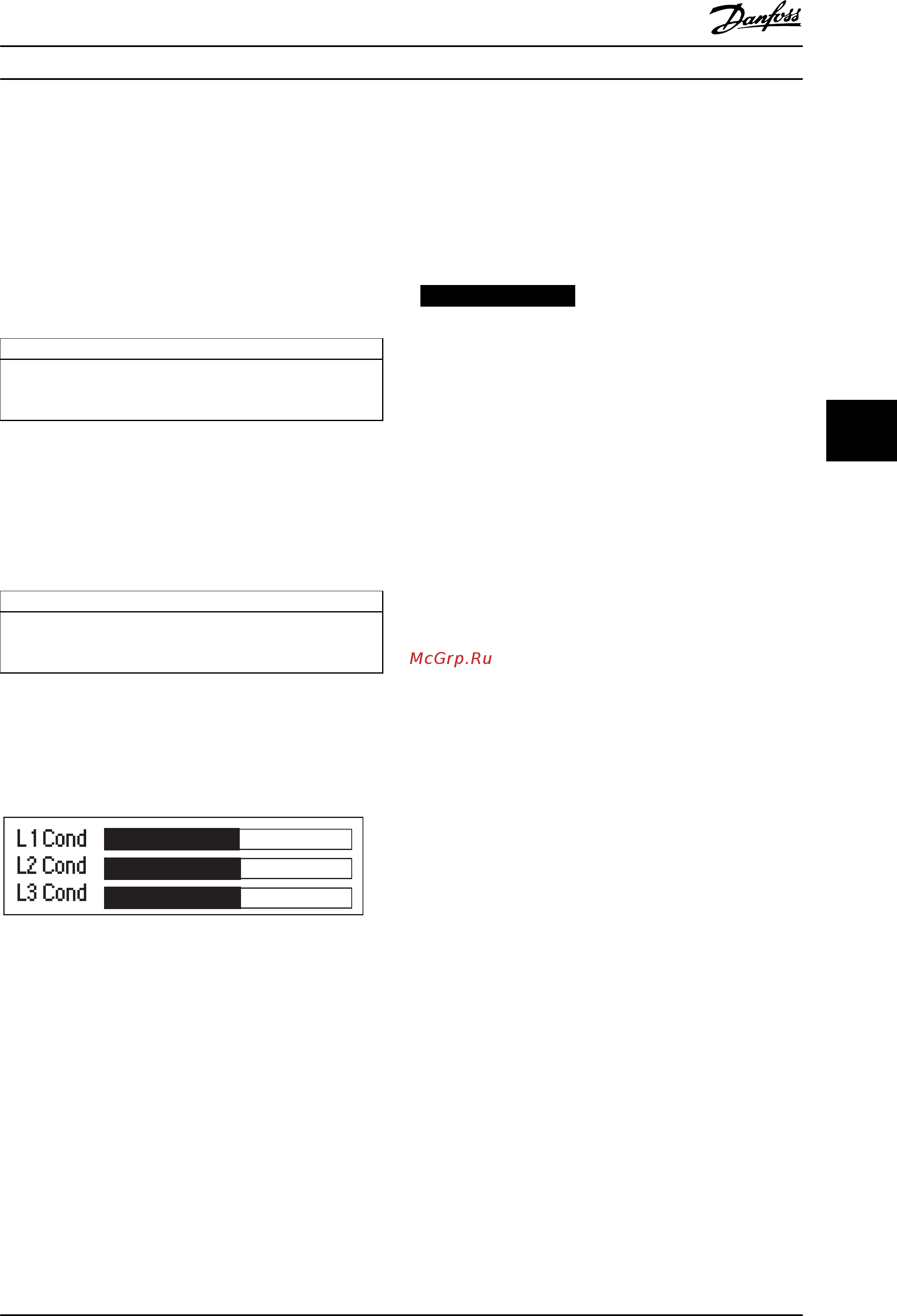

6.6.9 Гистограмма проводимости SCR
Гистограмма проводимости SCR отображает уровень
проводимости по каждой фазе.
177HA513.10
Рисунок 6.2 Гистограмма
6.6.10 Графики эксплуатационных
свойств
MCD 500 позволяет отображать следующие рабочие
характеристики в режиме реального времени:
•
Ток
•
Температура двигателя.
•
Мощность двигателя, кВт.
•
Полная мощность двигателя, кВА.
•
Коэффициент мощности двигателя.
Поступающая информация отображается на экране
справа.Более ранние данные не сохраняются.Для
анализа данных по производительности в прошлом
можно приостановить процесс построения графика.Для
приостановки или продолжения процесса построения
графика нажмите и удерживайте кнопку [ОК] больше 0,5
секунды.
УВЕДОМЛЕНИЕ
Устройство плавного пуска не собирает данные во
время приостановки построения графика.Когда
построение графика возобновляется, между старыми
и новыми данными отображается небольшой разрыв.
Режим работы Инструкции по эксплуатации
MG17K550 Danfoss A/S © 02/2015 Все права защищены. 57
