4.3.3.3 Внешнее шунтирование
Нешунтированные модели снабжены выделенными
обводными клеммами, которые позволяют устройству
плавного пуска выполнять функции защиты и контроля
даже когда оно обойдено с помощью внешнего
обводного контактора.Подключите обводной контактор
к обводным клеммам и для управления им установите
для программируемого выхода значение Run
(Исполнение) (см. пар. с 4-1 по 4-9).
УВЕДОМЛЕНИЕ
На MCD5-0245C для подключения обводного контура
используются следующие клеммы:
•
T1B
•
T2B
•
T3B
На MCD5-0360C — MCD5-1600C для подключения
обводного контура используются следующие клеммы:
•
L1B
•
L2B
•
L3B
При необходимости на стороне входа можно
установить предохранители.
177HA618.11
M
3
6/T
2/T
5/L3
3/L2
1/L1
13
14
4/T
E
K1
K1
U1(1) U2(4)
V1(2)
V2(5)
W1(3) W2(6)
T2B
T1B
T3B
K2
34
33
K2
F1
K1 Главный контактор
K2 Обводной контактор (внешний)
F1 Полупроводниковые предохранители (по
усмотрению)

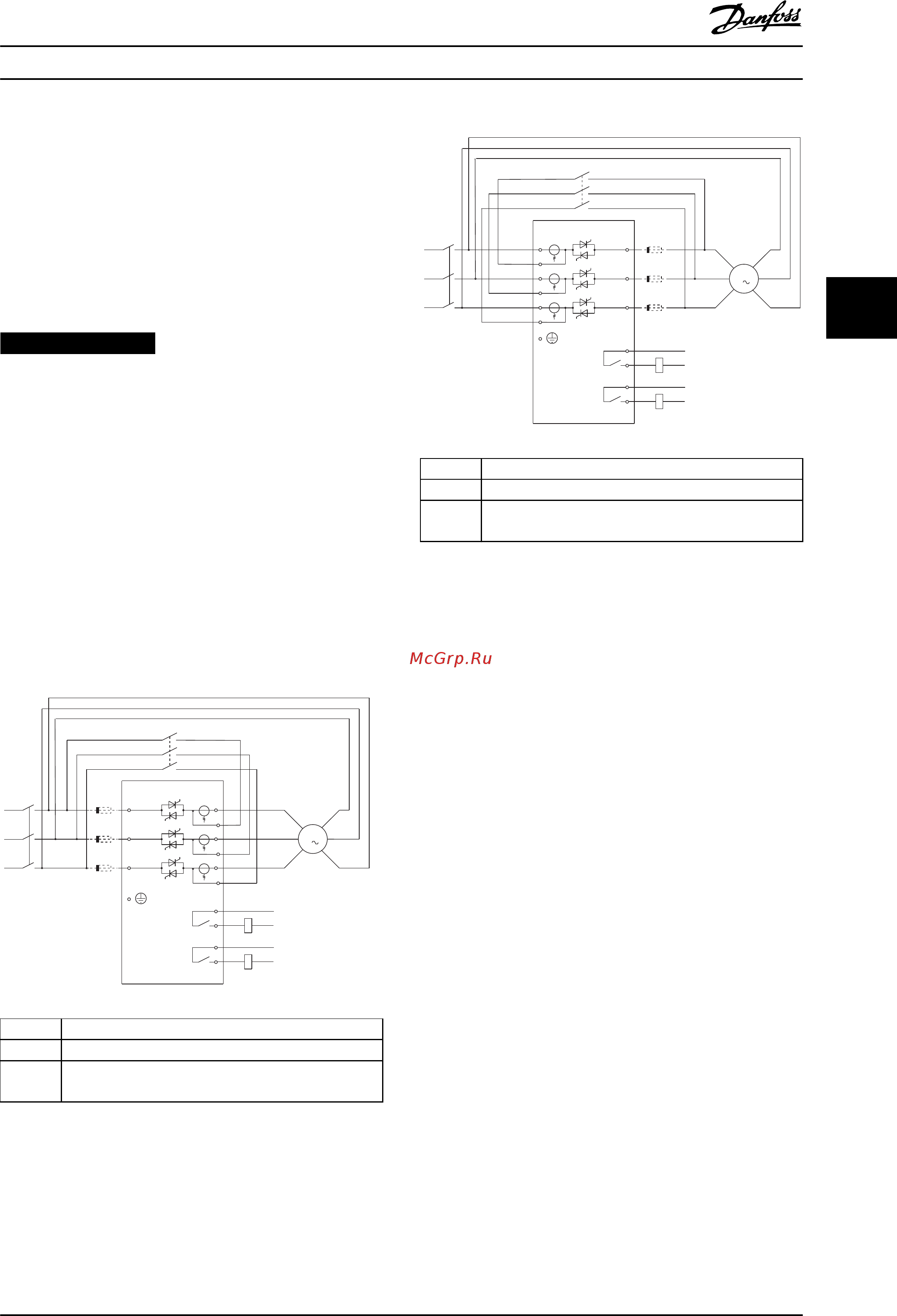

Рисунок 4.12 Монтаж по схеме «внутри треугольника» с
внешним шунтированием, MCD5-0245C
177HA502.12
M
3
6/T
2/T
5/L3
3/L2
1/L1
13
14
4/T
E
K1
K1 F1
U1(1) U2(4)
V1(2)
V2(5)
W1(3) W2(6)
L2B
L1B
L3B
K2
34
33
K2
K1 Главный контактор
K2 Обводной контактор (внешний)
F1 Полупроводниковые предохранители (по
усмотрению)
Рисунок 4.13 Монтаж по схеме «внутри треугольника» с
внешним шунтированием, MCD5-0360C — MCD5-1600C
4.4
Номинальные характеристики тока
Чтобы выяснить номинальные характеристики, не
отображенные в приведенных диаграммах, обратитесь к
местному поставщику оборудования.
Все характеристики рассчитаны для высоты 1000 метров
и температуры окружающей среды 40 °C.
Электрический монтаж Инструкции по эксплуатации
MG17K550 Danfoss A/S © 02/2015 Все права защищены. 21
