4.2 Конфигурации силовых входов и выходов
4.2.1 Модели с внутренним шунтированием (MCD5-0021B — MCD5-0961B)
В моделях с MCD5-0021B по MCD5-0215B входы питания располагаются в верхней части устройства, а выходы — в
нижней части.
В моделях с внутренним шунтированием с MCD5-0245B по MCD5-0396B выходные шины располагаются в нижней
части устройства, а входные шины — в верхней части.Питание от сети переменного тока подключается по типу «верх
— вход, низ — выход» или «низ — вход, низ — выход».
В моделях с внутренним шунтированием с MCD5-0469B — MCD5-0961B входные и выходные шины располагаются в
верхней и нижней части устройства.Питание от сети переменного тока подключается следующим образом:
•
Сверху вход/снизу выход.
•
Сверху вход/сверху выход.
•
Снизу вход/снизу выход.
•
Снизу вход/сверху выход.
20.0
1/L1, 3/L2, 5/L3
2/T1, 4/T2, 6/T3
1/L1 3/L2 5/L3
2/T1 4/T2 6/T3
1/L1 3/L2 5/L3
2/T1 4/T2 6/T3
1/L1 3/L2 5/L3
2/T1 4/T2 6/T3
1/L1 3/L2 5/L3
1/L1 3/L2 5/L3
2/T1 4/T2 6/T3
177HA650.10

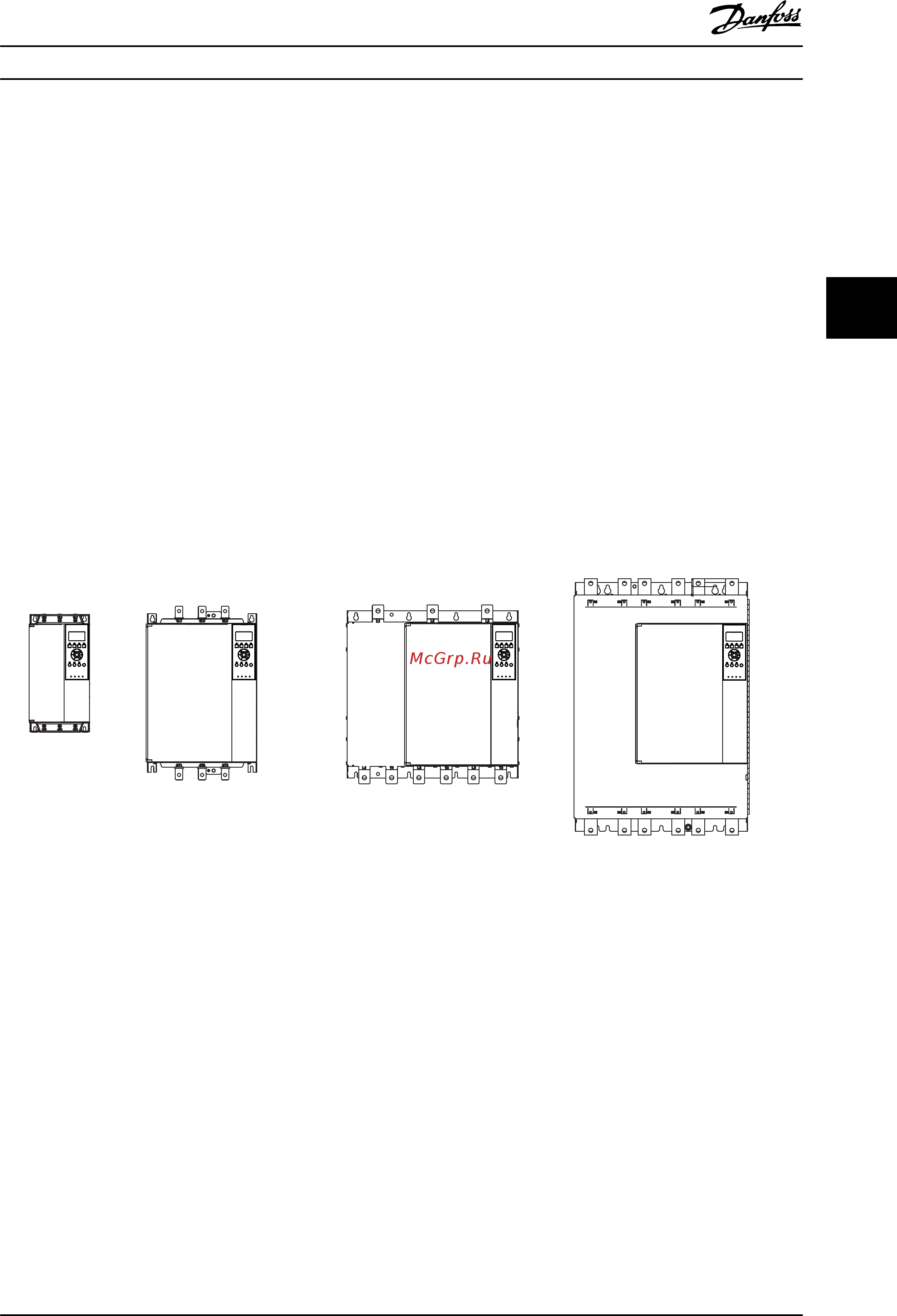

Рисунок 4.3 Модели с внутренним шунтированием, MCD5-0021B — MCD5-0105B, MCD5-0131B — MCD5-0215B, MCD5-0245B —
MCD5-0396B, MCD5-0469B — MCD5-0961B
Электрический монтаж Инструкции по эксплуатации
MG17K550 Danfoss A/S © 02/2015 Все права защищены. 17
