УВЕДОМЛЕНИЕ
Хотя режим аварийной работы удовлетворяет функциональным требованиям пожарного режима, Danfoss не
рекомендует использовать его в ситуациях, которые требуют тестирования и/или соответствия определенным
стандартам, поскольку он не сертифицирован.
5.11 Цепь оперативного отключения
В нормальном режиме эксплуатации MCD 500 управляется дистанционными сигналами по двум проводам леммы 17,
18).
Вход А леммы 11, 16) подключен к внешней цепи отключения, такой как реле сигнала пониженного давления в
насосной системе.При срабатывании внешней цепи устройство плавного пуска отключается и останавливает
двигатель.
K1
F
24
VD
22
21
6/T3
2/T1
13
14
4/T2
24
33
34
06
05
08
07
17
18
25
11
16
A6
A5
A4
5/L3
3/L2
15
S3
S1
S2
E
1/L1
+
+
5
6 7
4
2
A
3
1
177HA525.1
1 Управляющее напряжение (зависит от
модели)
S1 Контакт пуска/останова
2 Выход 24 В пост. тока S2 Контакт сброса
3 Входы дистанционного управления S3 Контакт оперативного отключения
4 Вход термистора двигателя олько с PTC) 13, 14 Выход реле А
5 Выходы реле 21, 22, 24 Выход реле B
6 3-фазное питание 33, 34 Выход реле C
7 Клеммы подключения электродвигателя

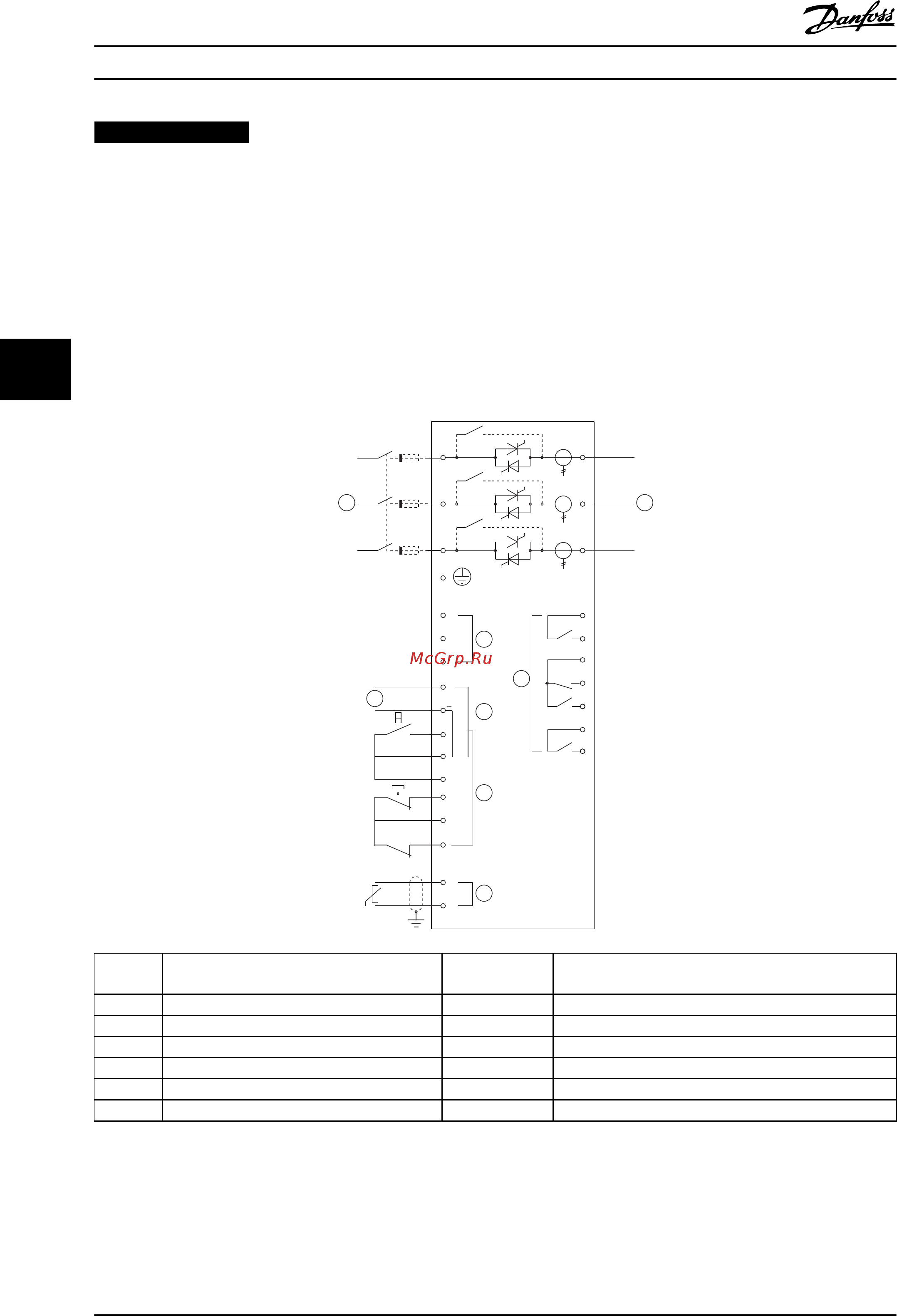

Рисунок 5.13 Цепь оперативного отключения
Особенности изделия
VLT
®
Soft Starter MCD 500
48 Danfoss A/S © 02/2015 Все права защищены. MG17K550
