Danfoss MCD 5-0105B-T5-G1x-20-CVx [22/106] Предупреждение
![Danfoss MCD 5-0105B-T5-G1x-20-CVx [22/106] Предупреждение](/views2/1561111/page22/bg16.png)
177HA431.12
M
3
F1
6/T3
2/T1
5/L3
3/L2
1/L1
13
14
4/T2
E
K1
K1
L1B
L2B
L3B
K2
34
33
K2
K1 Главный контактор
K2 Обводной контактор (внешний)
F1 Полупроводниковые предохранители (по
усмотрению)

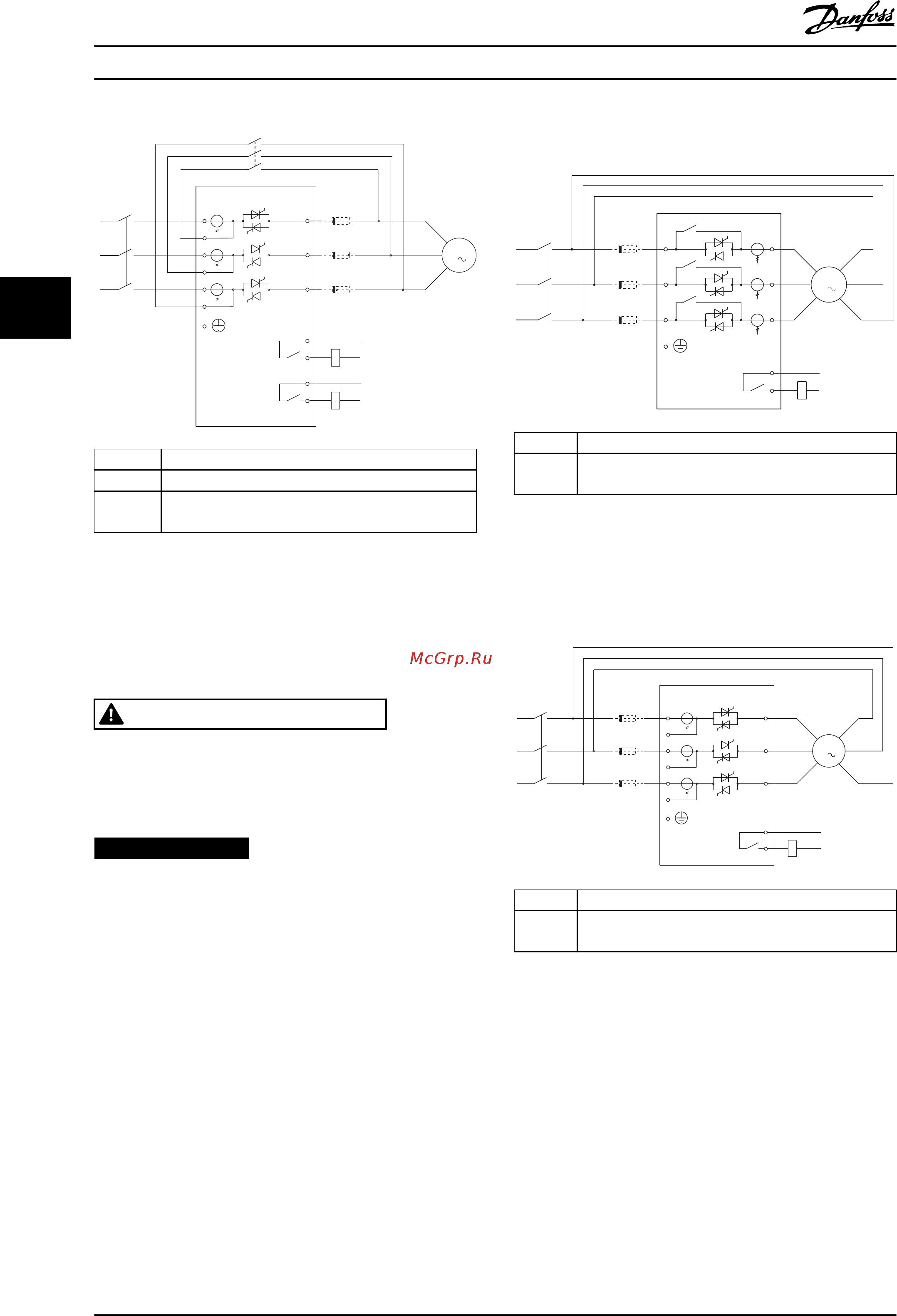

Рисунок 4.9 Линейный монтаж с внешним шунтированием,
MCD5-0360C — MCD5-1600C
4.3.3 Монтаж по схеме «внутри
треугольника»
ПРЕДУПРЕЖДЕНИЕ
При подключении MCD 500 по схеме «внутри
треугольника» всегда устанавливайте главный
контактор или автоматический шунтовой
выключатель.
УВЕДОМЛЕНИЕ
При подключении по схеме «внутри треугольника»
введите для параметра 1-1 Motor FLC (Ток полной
нагрузки двигателя) значение тока полной нагрузки
двигателя (ТПН).В MCD 500 значения тока для
внутреннего треугольника рассчитываются
автоматически на основании этих данных.Параметр
15-7 Motor Connection (Подкл. двигателя) по
умолчанию установлен на значение Auto detect
(Автообнаружение) и может быть настроен на работу
с устройством плавного пуска «внутри треугольника»
или линейном подключении.
4.3.3.1 Внутреннее шунтирование
6/T
2/T
13
14
4/T
K1
U1(1) U2(4)
V1(2)
V2(5)
W1(3) W2(6)
5/L3
3/L2
1/L1
E
K1 F1
M
3
177HA501.11
K1 Главный контактор
F1 Полупроводниковые предохранители (по
усмотрению)
Рисунок 4.10 Монтаж по схеме «внутри треугольника» с
внутренним шунтом
4.3.3.2 Без шунтирования
177HA500.12
M
3
6/T
2/T
5/L
3/L
1/L
1
1
4/T
K1
K1 F
U1(1 U2(4
V1(2
V2(5
W1( W2(
L2
L1
L3
E
K1 Главный контактор
F1 Полупроводниковые предохранители (по
усмотрению)
Рисунок 4.11 Установка по схеме «внутри треугольника»
без шунта
Электрический монтаж
VLT
®
Soft Starter MCD 500
20 Danfoss A/S © 02/2015 Все права защищены. MG17K550
