Danfoss MCD 5-0105B-T5-G1x-20-CVx [52/106] Предупреждение
![Danfoss MCD 5-0105B-T5-G1x-20-CVx [52/106] Предупреждение](/views2/1561111/page52/bg34.png)
Подробности настройки торможения постоянным током см. в глава 5.4.5 Тормоз.
ПРЕДУПРЕЖДЕНИЕ
При использовании торможения пост. током подключите сетевое питание к устройству плавного пуска (входные
клеммы L1, L2, L3) в прямой последовательности чередования фаз.Затем установите для пар. 2-1 Phase Sequence
(Чередование фаз) значение Positive only (Только положительные).
5.13 Плавное торможение
При высокоинерционных нагрузках MCD 500 можно настроить для плавного торможения. При таком применении
MCD 500 эксплуатируется с контакторами прямого хода и торможения.По получении команды на пуск (кнопка S1)
устройство плавного пуска закрывает контактор прямого хода (К1) и управляет двигателем в соответствии с
заданными основными настройками двигателя.
При получении команды на останов (кнопка S2) устройство плавного пуска открывает контактор прямого хода (К1) и
после задержки примерно 2–3 секунды (KT1) закрывает контактор торможения (K2).K12 также замыкается, чтобы
активировать вспомогательные настройки двигателя, программируемые пользователем для получения желательных
характеристик останова. Когда скорость двигателя приближается к нулю, внешний датчик нулевой скорости (А2)
останавливает устройство плавного пуска и размыкает контактор торможения (К2).
3
177HA526.12
6
5
6
4
2
3
1
K3T
K2
K10 K11 K12 K13K1
M1
54 55 585756
F1
K2 K1
K12
S2 K13
A2
K1T
K1T K2T K3T
K1 K2
K1 K2S1 K10 K10
Y1
Y2
Y1
Y2
K10
K2T
4/T2
6/T3
E
1/L1
3/L2
5/L3
2/T1
33
34
A4 A5 A6
05
06
K12
K11 S3
53
1 Управляющее напряжение (зависит от
модели)
K10 Реле хода
2 Входы дистанционного управления K11 Реле пуска
3 Вход термистора двигателя (только с PTC) K12 Реле торможения
4 Выходы реле K13 Реле датчика нулевой скорости
5 3-фазное питание K1 Линейный контактор (ход)
6 Клеммы подключения электродвигателя K2 Линейный контактор (торможение)
A2 Датчик нулевой скорости K1T Таймер задержки хода
S1 Контакт пуска K2T Таймер задержки торможения
S2 Контакт останова K3T Таймер задержки датчика нулевой скорости
S3 Контакт сброса

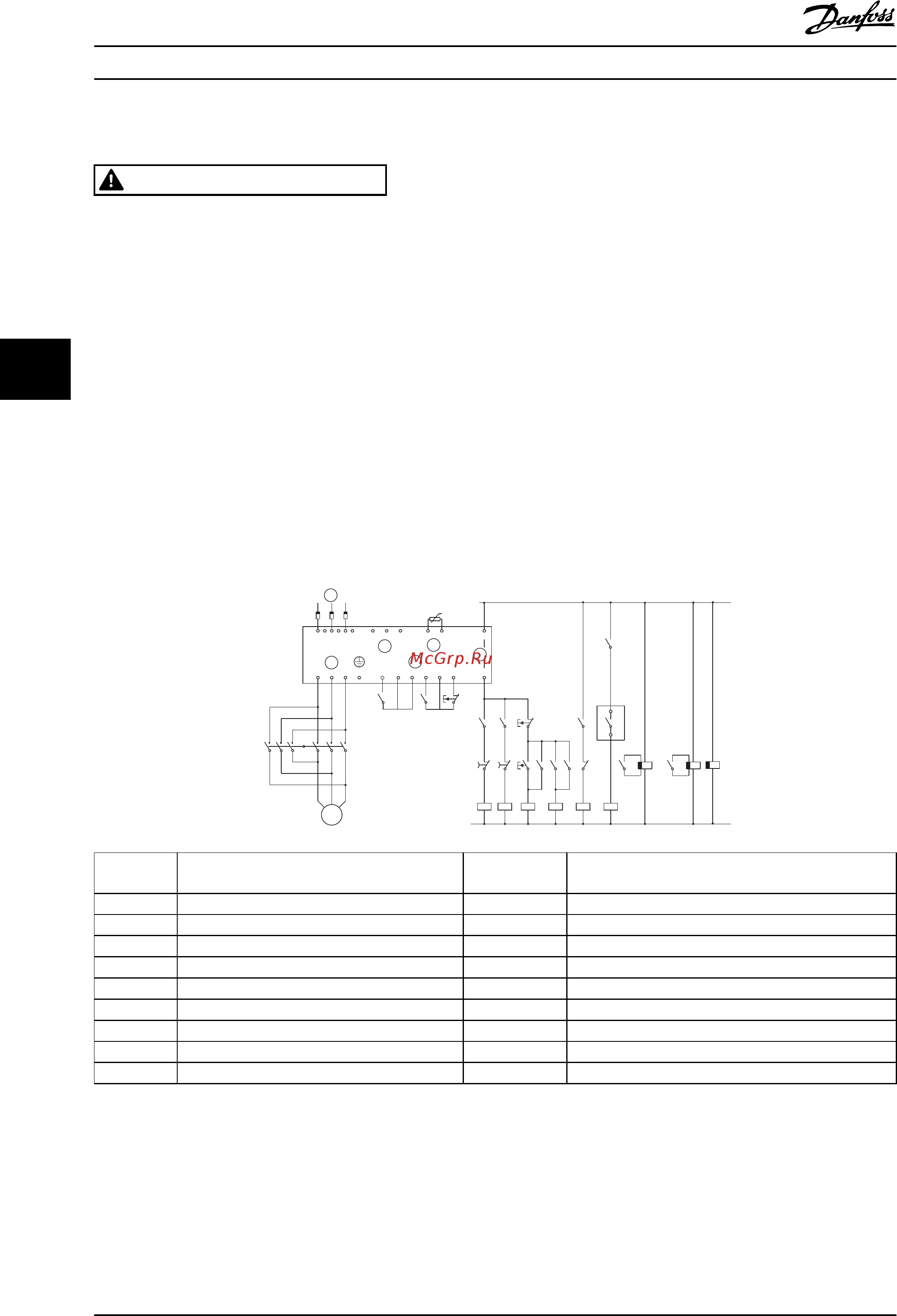

Рисунок 5.15 Конфигурация плавного торможения
Особенности изделия
VLT
®
Soft Starter MCD 500
50 Danfoss A/S © 02/2015 Все права защищены. MG17K550
