7.5.3 ТИПОРАЗМЕР MR9
Чтобы изменить уровень защиты преобразователя частоты от электромагнитных помех,
найдите необходимые перемычки ЭМС. Чтобы изменить уровень электромагнитных
помех с C2 или C3 на C4, извлеките перемычки ЭМС. Чтобы изменить уровень
электромагнитных помех с C4 на C2 или C3, установите перемычки ЭМС. Запасные
электромагнитные перемычки находятся в пакете с дополнительными
принадлежностями.

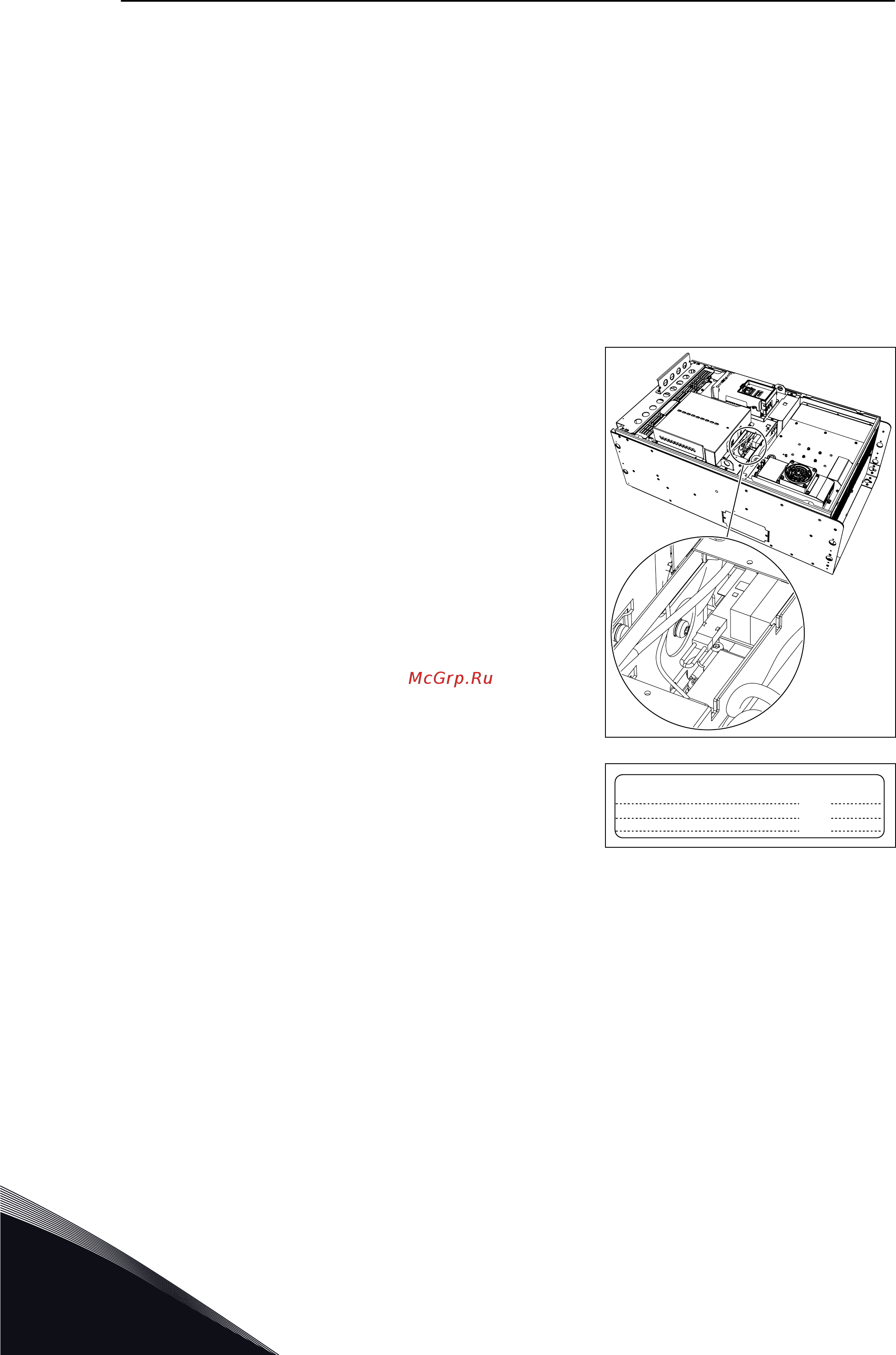

КАК НАЙТИ ЭЛЕКТРОМАГНИТНУЮ ПЕРЕМЫЧКУ 1
1 Снимите крышку преобразователя частоты.
2 Снимите крышку вентилятора.
3 В приводе типоразмера IP54 нужно также снять
вентилятор.
4 Найдите разъемы для установки перемычек за
вентилятором.
5 В случае изменения уровня электромагнитных
помех напишите на этикетке внесения
изменений «Изменен уровень электромагнитных
помех» и укажите дату. Если этикетка еще не
установлена, закрепите ее на приводе возле
паспортной таблички.
Product modified
Date:
Date:
Date:
КАК НАЙТИ ЭЛЕКТРОМАГНИТНЫЕ ПЕРЕМЫЧКИ 2 И 3
1 Снимите крышку расширительной коробки,
защитный щиток и плату ввода/вывода с платой
втулок ввода/вывода.
VACON · 100 ВВОД В ЭКСПЛУАТАЦИЮ И ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ
7
