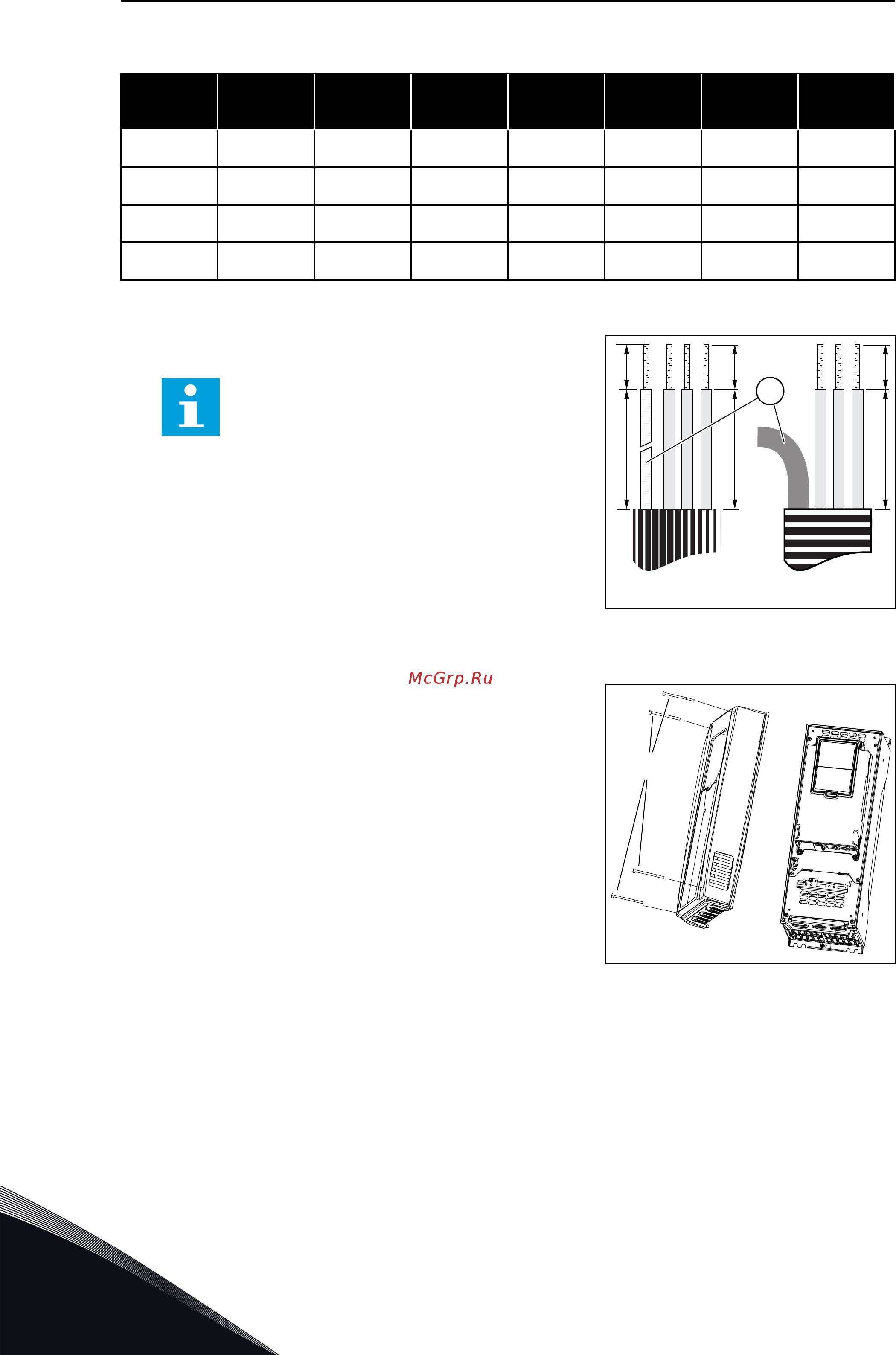

Табл. 20: Длина зачистки кабелей [дюймов]. См. рисунок в пункте 1.
Типоразме
р
А B C D E F G
MR4 0.6 1.4 0.4 0.8 0.3 1.4 *
MR5 0.8 1.6 0.4 1.2 0.4 1.6 *
MR6 0.8 3.6 0.6 2.4 0.6 2.4 *
MR7 0.8 3.1 0.8 3.1 0.8 3.1 *
* = как можно короче.
1 Зачистите кабель двигателя, кабель электросети
и кабель тормозного резистора.
ПРИМЕЧАНИЕ!
Программное обеспечение Vacon
®
100
FLOW и HVAC не поддерживает функции
динамического торможения или
тормозного резистора.
B
D
A
C
F
E
G
СЕТЬ
ЭЛЕКТРОСНАБЖЕНИЯ
ДВИГАТЕЛЬ
G. Провод заземления
2 Снимите крышку преобразователя частоты.
M4x55
VACON · 54 СОЕДИНЕНИЯ КАБЕЛЕЙ ПИТАНИЯ
