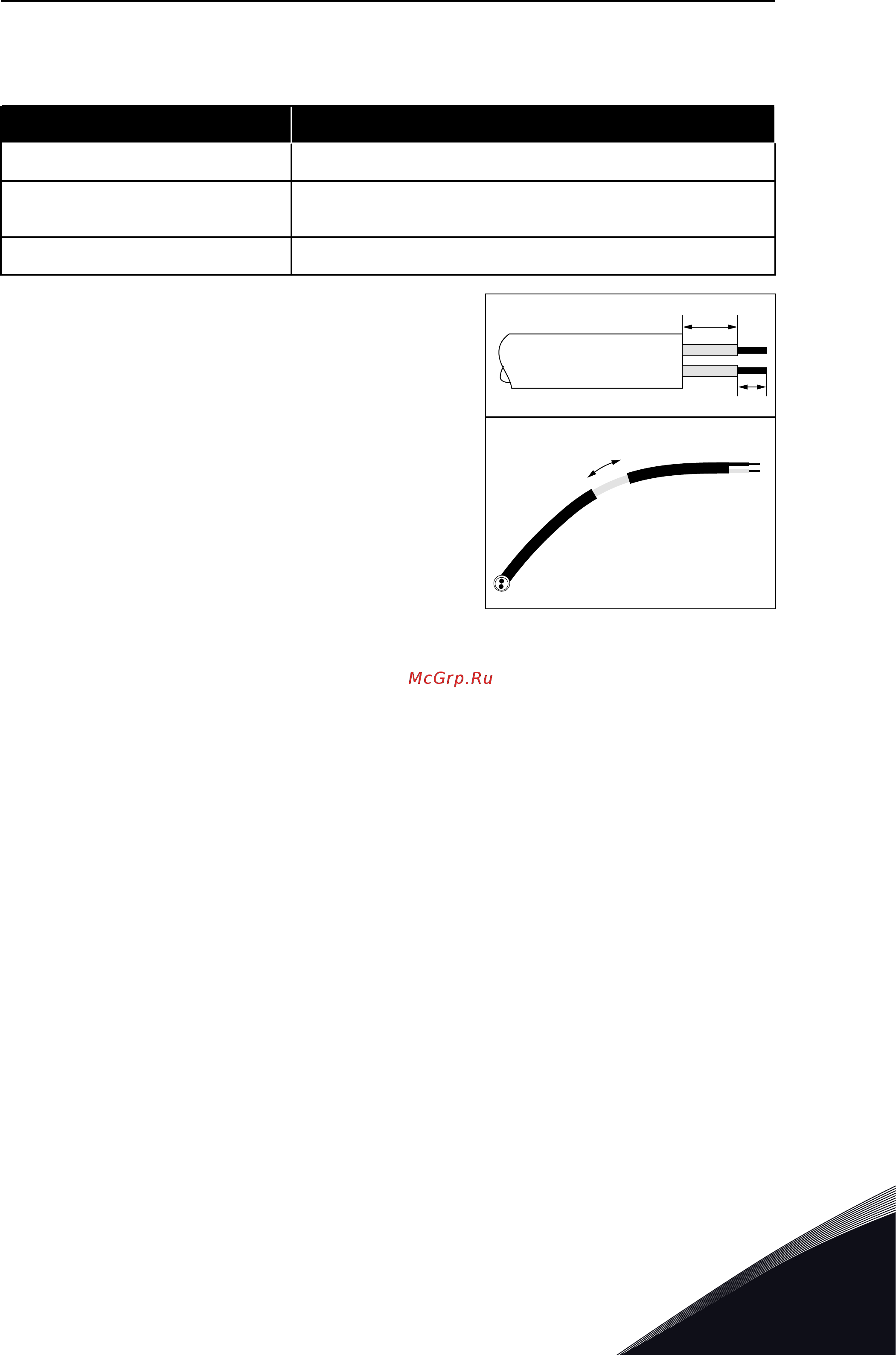

6.3.2 ПОДКЛЮЧЕНИЕ К ШИНЕ FIELDBUS С ИСПОЛЬЗОВАНИЕМ КАБЕЛЯ RS485
Табл. 29: Данные кабеля RS485
Компонент Описание
Тип разъема 2,5 мм
2
Тип кабеля STP (экранированная витая пара), тип Belden 9841 или аналогич-
ный
Длина кабеля В соответствии с шиной fieldbus. См. руководство к шине fieldbus.
1 Обрежьте серый экран с кабеля RS485 на участке
длиной приблизительно 15 мм. Выполните эту
операцию для 2 кабелей шины fieldbus.
a)
Зачистите кабели примерно на 5 мм, чтобы
вставить их в клеммы. Длина участков
кабелей между шиной и клеммной колодкой
не должна превышать 10 мм.
b)
Зачистите кабель на таком расстоянии от
клемм, чтобы можно было прикрепить его к
раме кабельным зажимом. Зачищайте кабель
на длину не более 15 мм. Не удаляйте
алюминиевый экран кабеля.
10
5
15 mm
БЛОК УПРАВЛЕНИЯ VACON · 83
24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM
