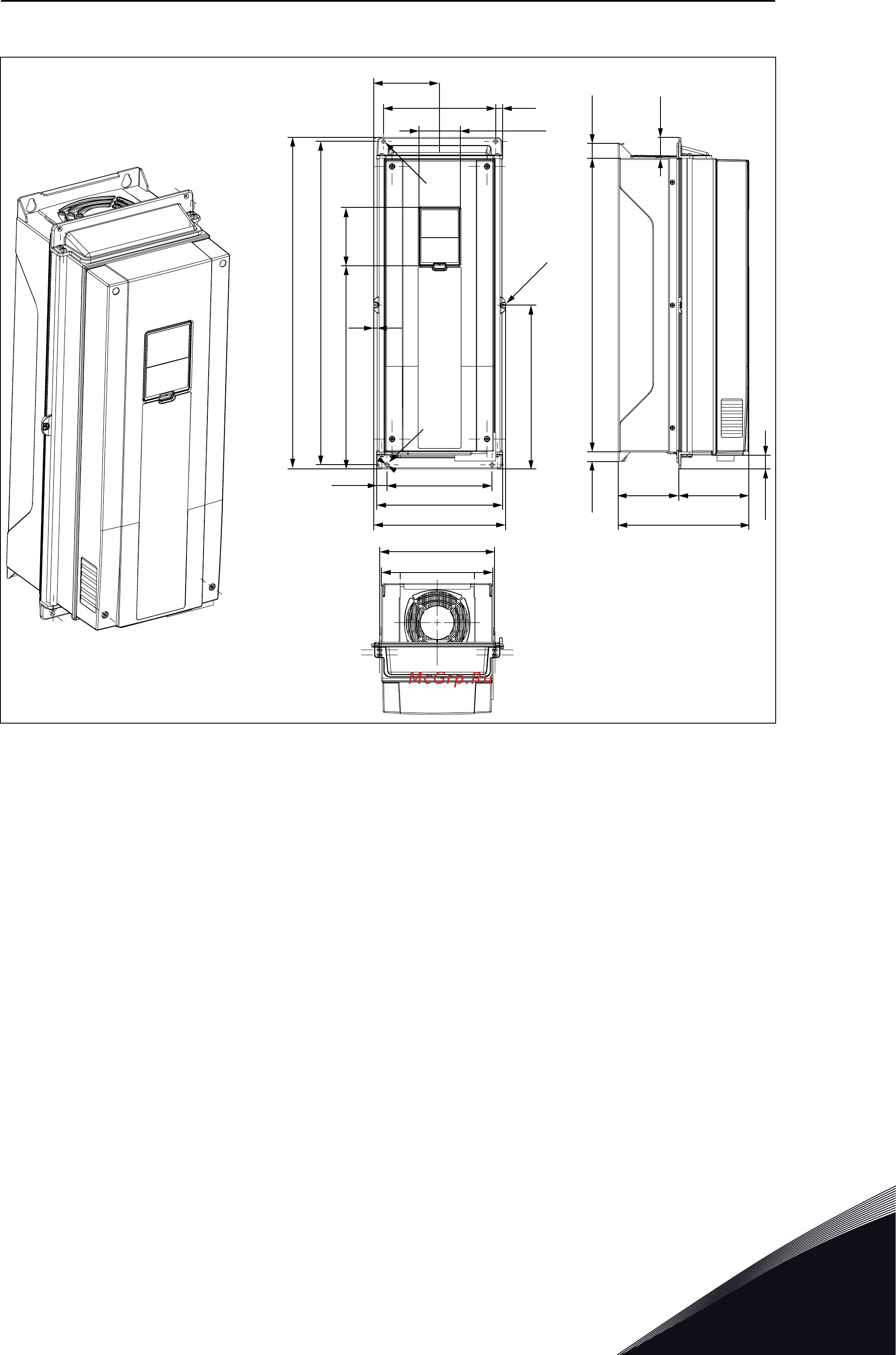

4.3.3 МОНТАЖ MR6 С ИСПОЛЬЗОВАНИЕМ ФЛАНЦА
13.9
123
16.8
514
36.4
26.2
229
106
Ø7
Ø4
115.5
196
12
18
6
184
220
195
201
Ø7
102
566
580
232
72
355.6
Рис. 15: Настенный монтаж привода переменного тока, фланцевое крепление, MR6
МОНТАЖ VACON · 37
