I
H
I
H*150%
1 min 9 min
I
H*150%
I
t

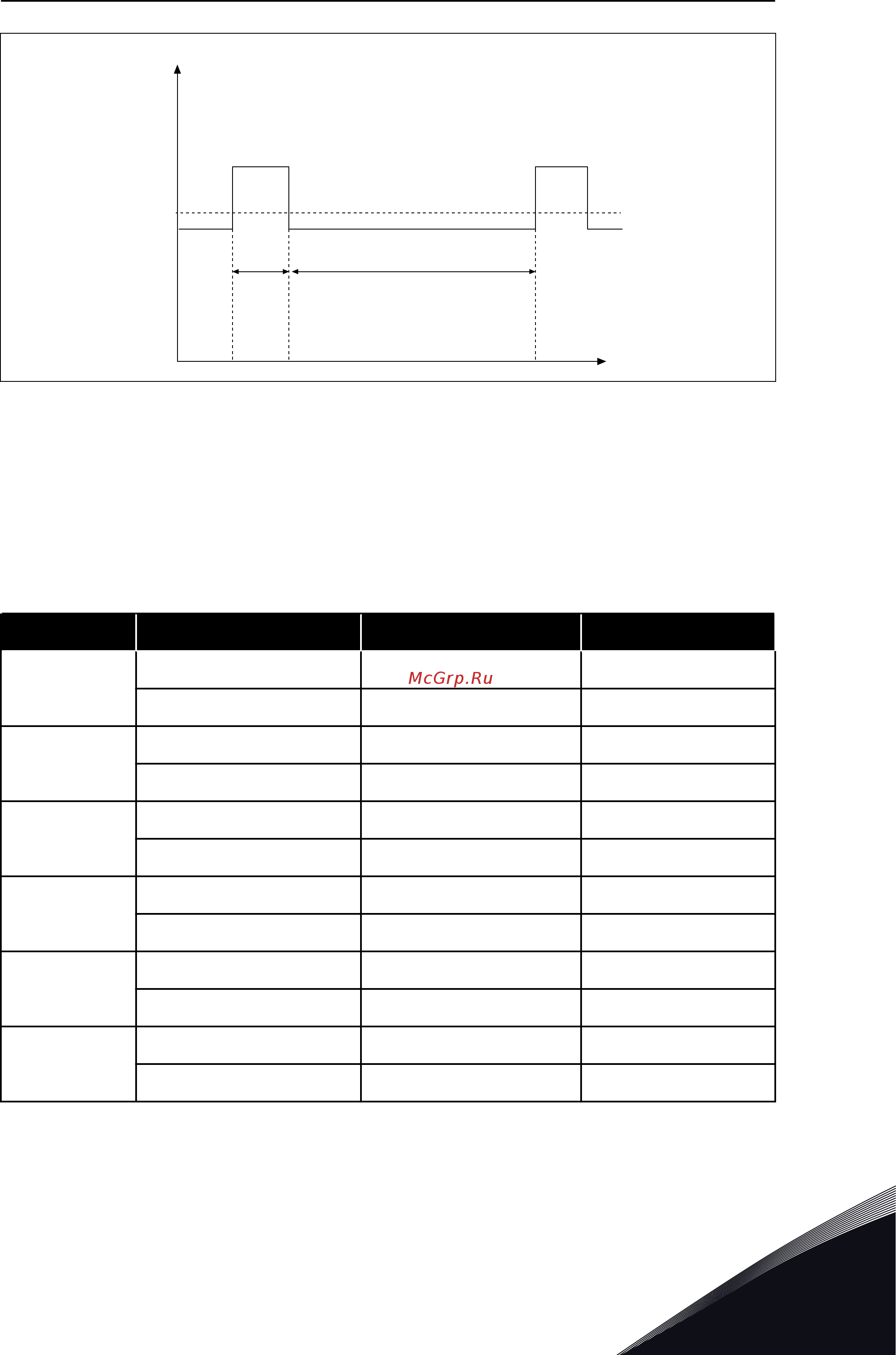

Рис. 33: Большая перегрузка
Более подробные сведения см. в стандарте IEC61800-2 (IEC:1998).
8.1.4 НОМИНАЛЬНЫЕ ЗНАЧЕНИЯ ТОРМОЗНЫХ РЕЗИСТОРОВ
Убедитесь, что сопротивление выше, чем указанное минимальное сопротивление.
Предельно допустимая мощность должна соответствовать области применения.
Табл. 34: Рекомендуемые типы тормозных резисторов и расчетные сопротивления привода
Типоразмер Рабочий цикл Тип тормозного резистора Сопротивление [Ω]
MR4 Легкий режим BRR 0022 LD 5 63.0
Тяжелый режим BRR 0022 HD 5 63.0
MR5 Легкий режим BRR 0031 LD 5 41.0
Тяжелый режим BRR 0031 HD 5 41.0
MR6 Легкий режим BRR 0045 LD 5 21.0
Тяжелый режим BRR 0045 HD 5 21.0
MR7 Легкий режим BRR 0061 LD 5 14.0
Тяжелый режим BRR 0061 HD 5 14.0
MR8 Легкий режим BRR 0105 LD 5 6.5
Тяжелый режим BRR 0105 HD 5 6.5
MR9 Легкий режим BRR 0300 LD 5 3.3
Тяжелый режим BRR 0300 HD 5 3.3
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, VACON® 100 VACON · 107
