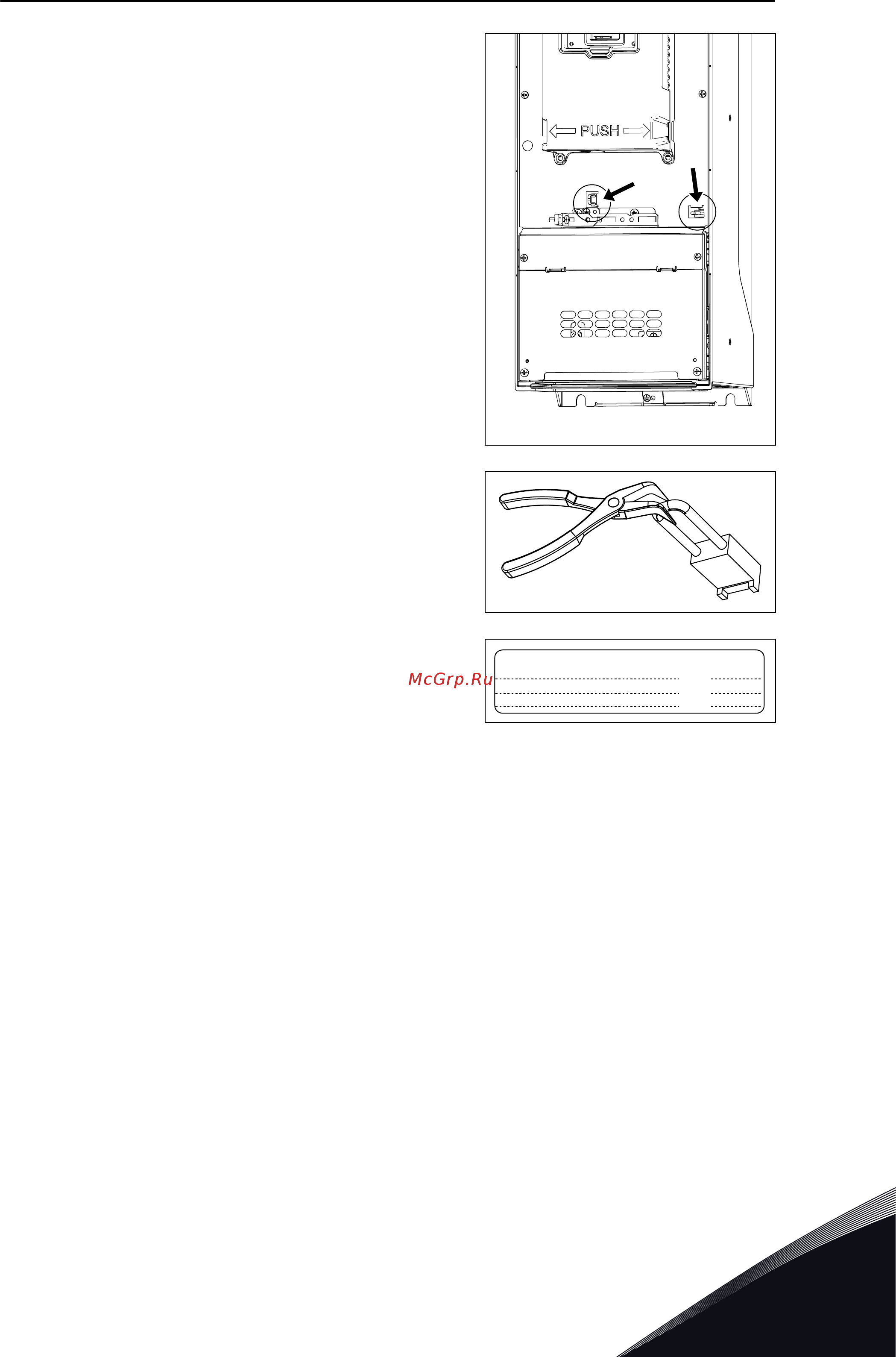

MR6
4 Для отсоединения фильтров РЧ-помех от
заземления снимите электромагнитные
перемычки. Извлеките перемычку ЭМС с
помощью инструмента.
5 После внесения изменений напишите на
этикетке внесения изменений «Изменен уровень
электромагнитных помех» и укажите дату. Если
этикетка еще не установлена, закрепите ее на
приводе возле паспортной таблички.
Product modified
Date:
Date:
Date:
7.5.2 ТИПОРАЗМЕРЫ MR7 И MR8
Измените уровень защиты от электромагнитных помех преобразователя частоты на C4.
1 Снимите крышку преобразователя частоты.
ВВОД В ЭКСПЛУАТАЦИЮ И ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ VACON · 97
24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM
7
