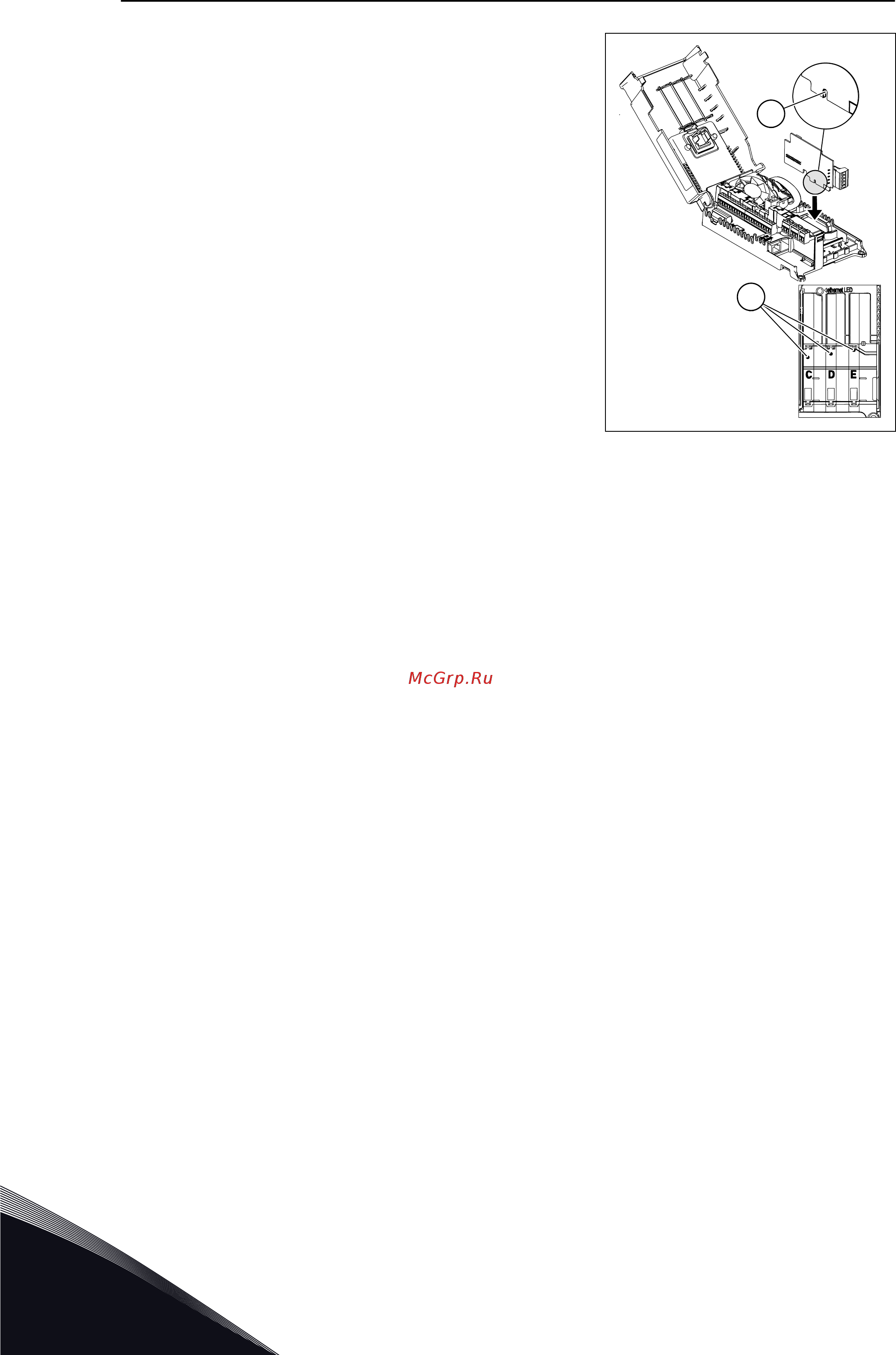

4 Установите дополнительную плату в
соответствующий разъем: C, D или E. См. Табл.
30.
a)
На дополнительной плате используется
кодирование слота, поэтому установить
дополнительную плату в неправильный
разъем не удастся.
B
A
A. Кодовое обозначение на
гнезде
B. Гнезда для дополнительных
плат
5 Закройте крышку на блоке управления.
Установите крышку на заднюю часть привода
переменного тока.
6.5 УСТАНОВКА БАТАРЕИ ДЛЯ ЧАСОВ РЕАЛЬНОГО ВРЕМЕНИ (RTC)
Для того чтобы использовать часы реального времени, в привод нужно установить
батарею.
1 Используйте батарею типа ½ AA напряжением 3,6
В и емкостью 1000–1200 мАч. Например, можно
использовать батарею Panasonic BR-1/2 AA или
Vitzrocell SB-AA02.
2 Установите батарею с левой стороны панели
управления. См. Рис. 24 Компоненты блока
управления.
Срок службы батареи составляет приблизительно 10 лет. Дополнительные сведения о
часах реального времени см. в руководстве по применению.
6.6 БАРЬЕРЫ С ГАЛЬВАНИЧЕСКИМ РАЗДЕЛЕНИЕМ
Цепи управления изолированы от сети электроснабжения. Клеммы заземления
постоянно подключены к заземлению входов/выходов.
Цифровые входы на стандартной плате ввода/вывода могут быть гальванически
изолированы от заземления входов/выходов. Для изоляции цифровых входов
используйте DIP-переключатель с положениями FLOAT и GND.
VACON · 90 БЛОК УПРАВЛЕНИЯ
6
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
