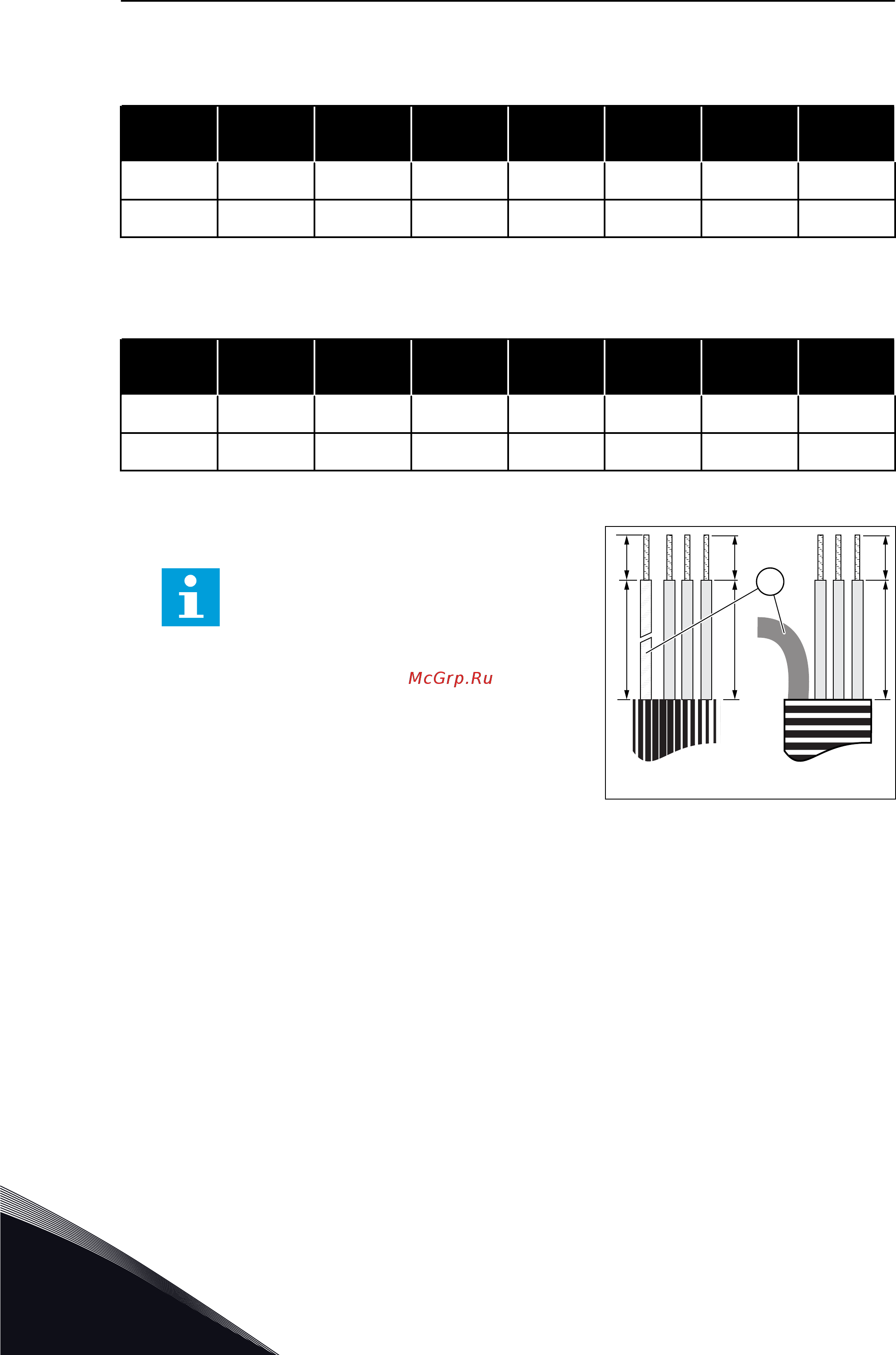

5.6.2 ТИПОРАЗМЕРЫ MR8–MR9
Табл. 22: Длина зачистки кабелей [мм]. См. рисунок в пункте 1.
Типоразме
р
А B C D E F G
MR8 40 180 25 300 25 300 *
MR9 40 180 25 300 25 300 *
* = как можно короче.
Табл. 23: Длина зачистки кабелей [дюймов]. См. рисунок в пункте 1.
Типоразме
р
А B C D E F G
MR8 1.6 7.1 1 11.8 1 11.8 *
MR9 1.6 7.1 1 11.8 1 11.8 *
* = как можно короче.
1 Зачистите кабель двигателя, кабель электросети
и кабель тормозного резистора.
ПРИМЕЧАНИЕ!
Программное обеспечение Vacon
®
100
FLOW и HVAC не поддерживает функции
динамического торможения или
тормозного резистора.
B
D
A
C
F
E
G
СЕТЬ
ЭЛЕКТРОСНАБЖЕНИЯ
ДВИГАТЕЛЬ
G. Провод заземления
VACON · 60 СОЕДИНЕНИЯ КАБЕЛЕЙ ПИТАНИЯ
