![Vacon VACON0100-3L-0105-2 [40/136] Монтаж mr9 с использованием фланца](/img/pdf.png)
Vacon VACON0100-3L-0105-2 [40/136] Монтаж mr9 с использованием фланца
![Vacon VACON0100-3L-0310-2 [40/136] Монтаж mr9 с использованием фланца](/views2/1564638/page40/bg28.png)

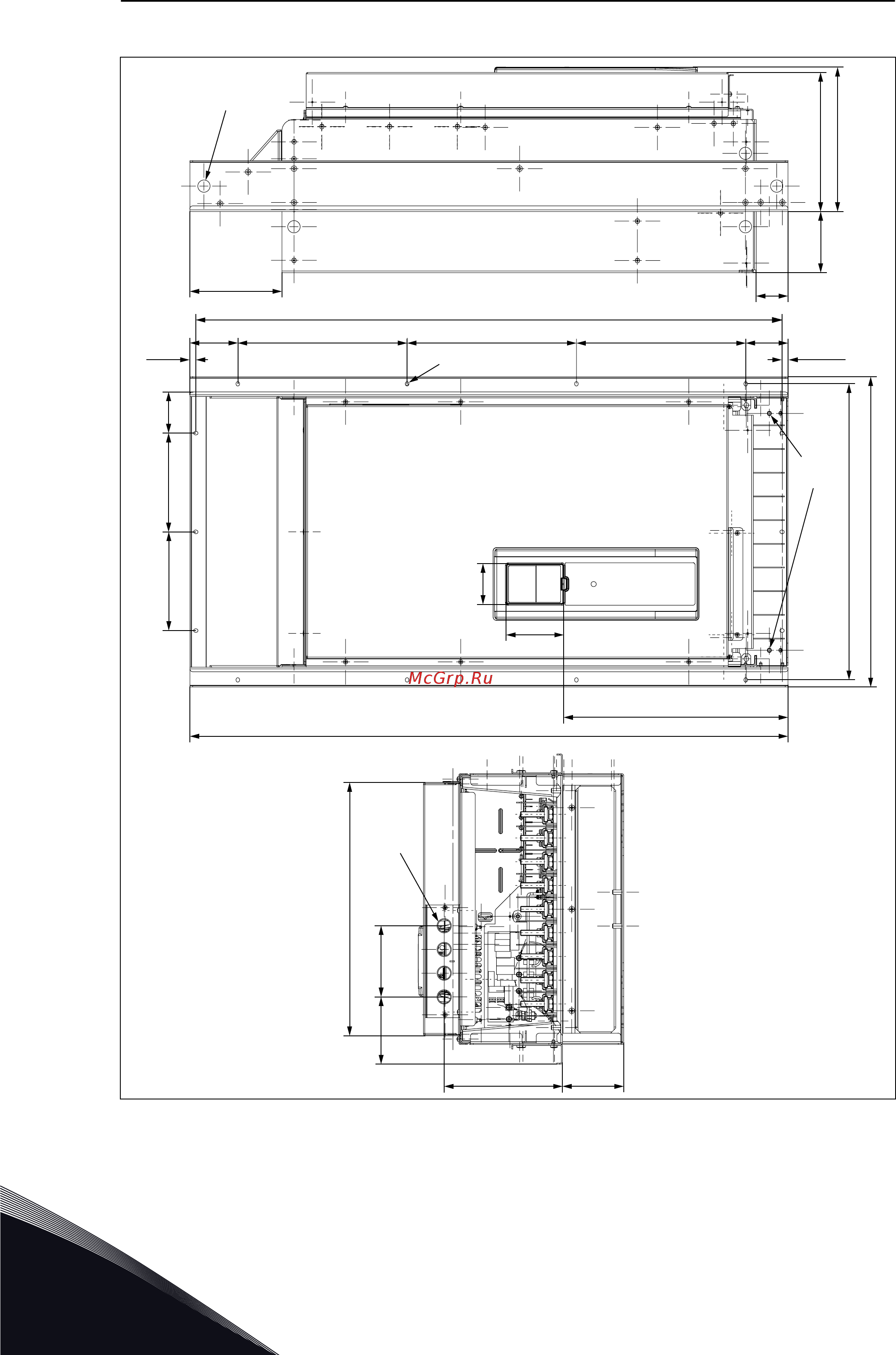

4.3.6 МОНТАЖ MR9 С ИСПОЛЬЗОВАНИЕМ ФЛАНЦА
1060
397.5
550
525
108
255.8
247
M8
GND
72
102
73
175175
85
10.5
163
300
300
1039
10.5
56
75
Ø22
210
Ø25
3 x 42
120
449
108.5
Ø6.5
126
Рис. 18: Настенный монтаж привода переменного тока, фланцевое крепление, MR9
