4.4 ОХЛАЖДЕНИЕ
При работе приводы переменного тока выделяют тепло. Вентилятор используется для
циркуляции воздуха с целью снижения температуры привода. Вокруг привода
необходимо оставить достаточное свободное место. Также необходимо предусмотреть
свободное место для обслуживания привода.
Убедитесь в том, что температура охлаждающего воздуха не превышает максимальную
температуру окружающей среды привода и не опускается ниже минимальной
температуры окружающей среды привода.
A
D
B
C

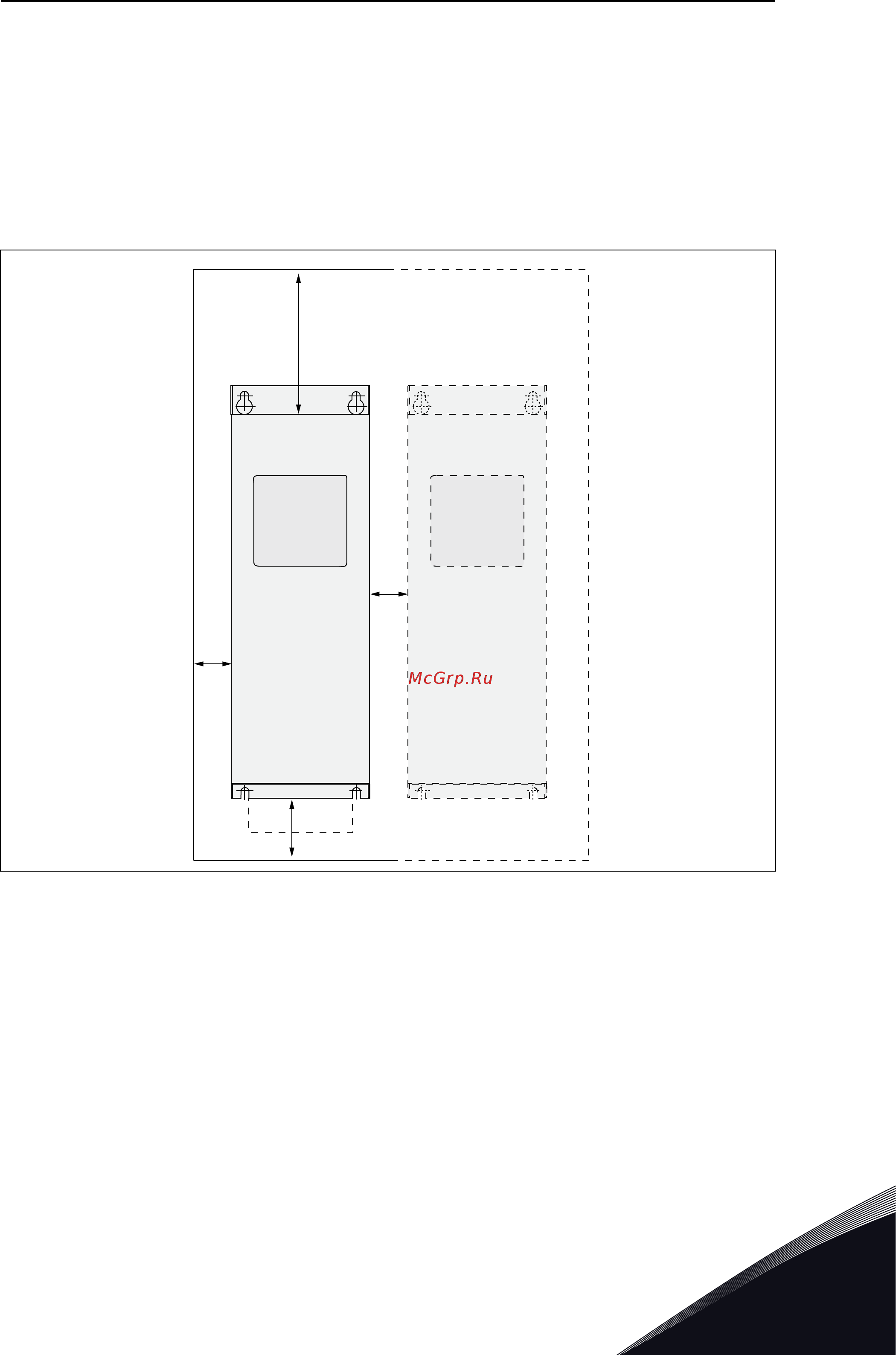

Рис. 19: Пространство для монтажа
A. зазор по периметру привода
B. расстояние от одного привода до
другого или расстояние до стенки
шкафа
C. свободное пространство над приводом
D. свободное пространство под приводом
МОНТАЖ VACON · 41
