ПРИМЕЧАНИЕ!
Номинальные токи при данной температуре окружающего воздуха (в главе 9.2
Vacon® 100 FLOW — технические характеристики) достигаются только в случае,
если частота коммутации не равна или меньше частоты коммутации,
устанавливаемой на заводе-изготовителе (по умолчанию).
Если в системе присутствуют циклические нагрузки, например лифты или лебедки, для
получения более подробных сведений о параметрах обратитесь к производителю.

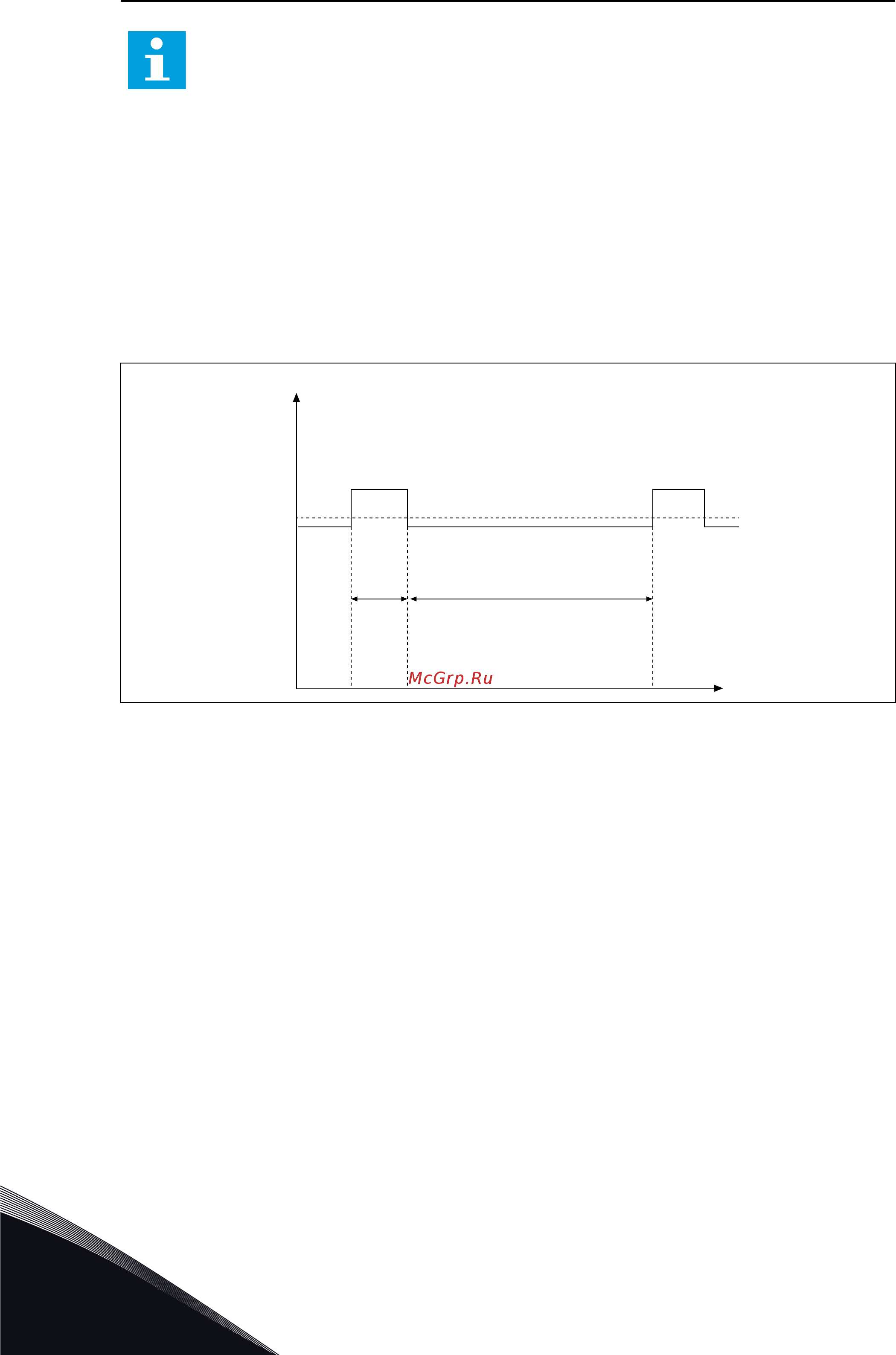

9.1.3 ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ
Низкая перегрузка означает, что если требуется постоянный ток на уровне 110 % (I
L
) в
течение 1 минуты на протяжении каждых 10 минут, то остальные 9 минут его значение
должно составлять примерно 98 % от I
L
или ниже. Благодаря этому выходной ток не будет
превышать I
L
на протяжении рабочего цикла.
I
L
I
L*110%
1 min 9 min
I
t
I
L*110%
Рис. 36: Низкая перегрузка в Vacon
®
100 FLOW
Более подробные сведения см. в стандарте IEC61800-2 (IEC:1998).
VACON · 118 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, VACON® 100 FLOW
9
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
