4.2.2 НАСТЕННЫЙ МОНТАЖ ПРИВОДА MR5
Ø7
Ø33 Ø25
Ø25
Ø33
A
A
214
144
115
Ø7
Ø14
Ø7
100*
419
406
115
100*
IP21
39
37.5
130
134
130
134
IP54

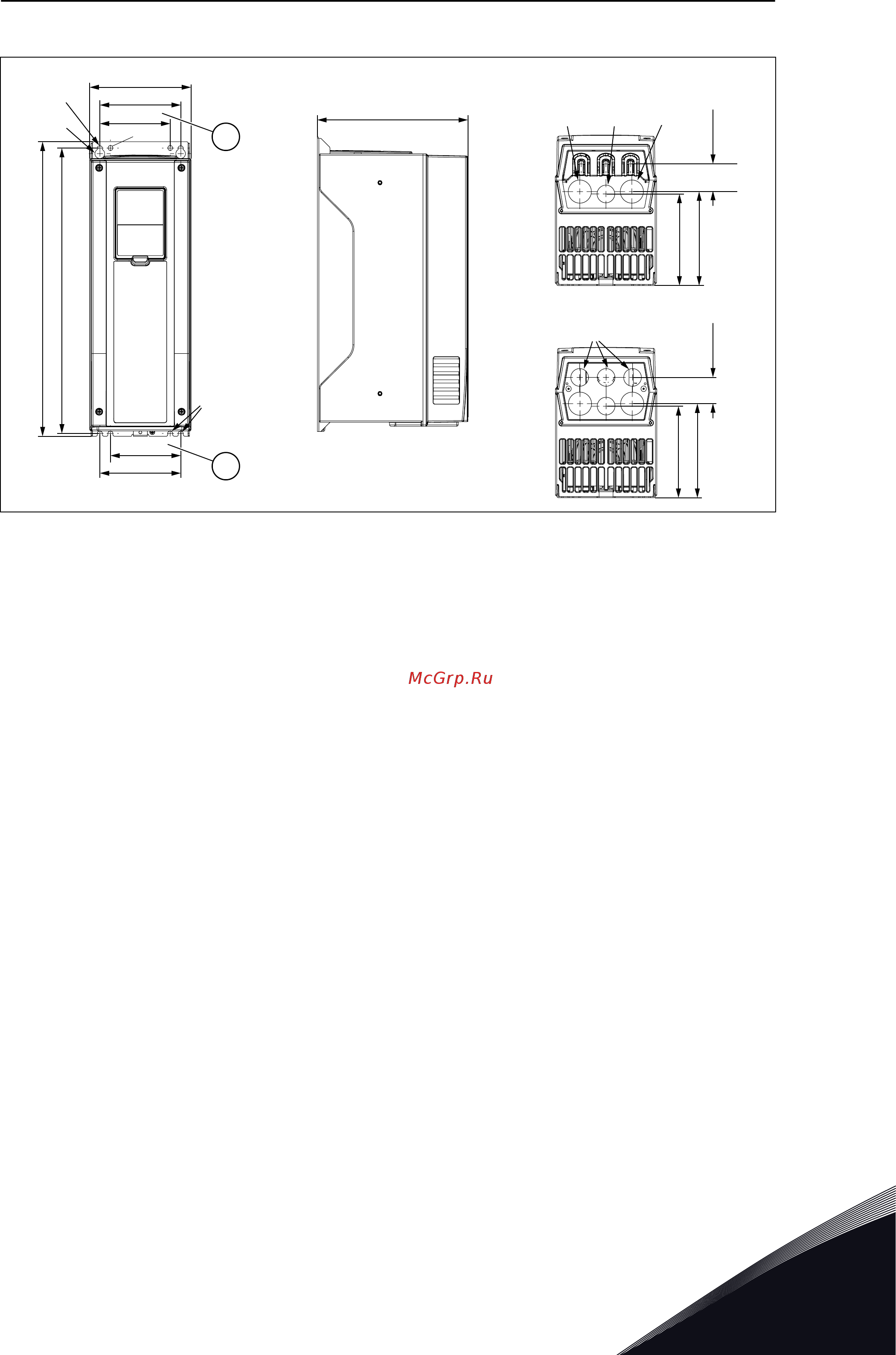

Рис. 3: Габариты преобразователя частоты MR5
A. Эти монтажные отверстия
используются при замене
преобразователя частоты Vacon
®
NX на
преобразователь частоты Vacon
®
100,
Vacon
®
100 FLOW или Vacon
®
100
HVAC.
МОНТАЖ VACON · 25
