Табл. 21: Моменты затяжки кабельных клемм
Типора
змер
Тип
Момент затяжки:
клеммы кабеля
электросети и кабеля
двигателя
Момент затяжки:
зажимы заземления
экрана кабеля
Момент затяжки:
зажимы заземления
провода заземления
Н·м фунт-
дюймы
Н·м фунт-
дюймы
Н·м фунт-
дюймы
MR4
0003 2 - 0012 2
0003 5 - 0012 5
0.5-0.6 4.5-5.3 1.5 13.3 2.0 17.7
MR5
0018 2 - 0031 2
0016 5 - 0031 5
0004 6 - 0011 6
1.2-1.5 10.6-13.3 1.5 13.3 2.0 17.7
MR6
0048 2 - 0062 2
0038 5 - 0061 5
0018 6 - 0034 6
0007 7 - 0034 7
10 88.5 1.5 13.3 2.0 17.7
MR7
0075 2 - 0105 2
0072 5 - 0105 5
0041 6 - 0062 6
0041 7 - 0062 7
8 * / 5.6 **
70.8 * /
49.6 **
1.5 13.3 8 * / 5.6 **
70.8 * /
49.6 **
* = усилия затяжки винтов типа torx.
** = усилия затяжки винтов типа Allen.

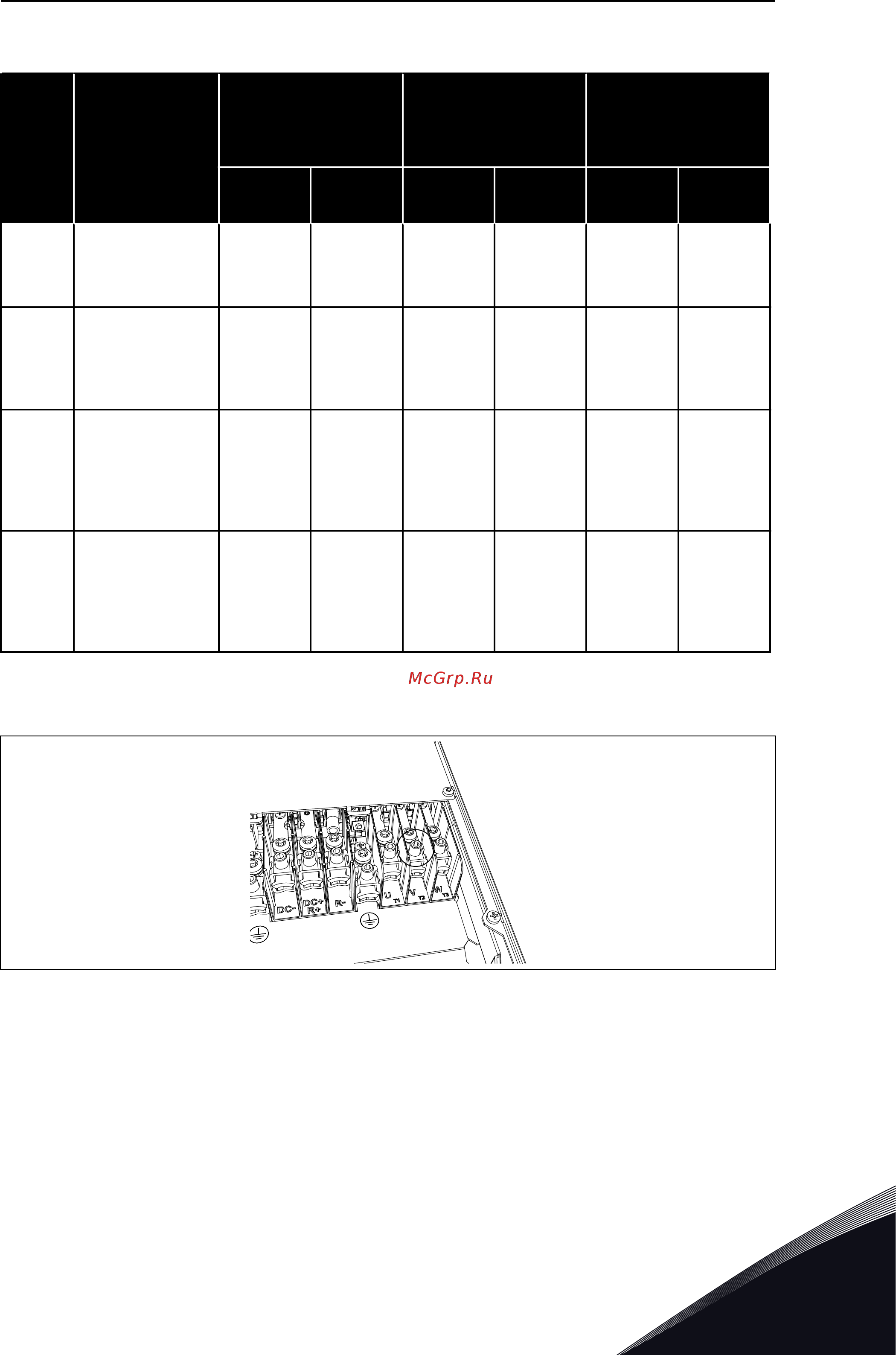

Рис. 23: Усилие затяжки винта типа Allen MR7 составляет 5,6 Н·м.
