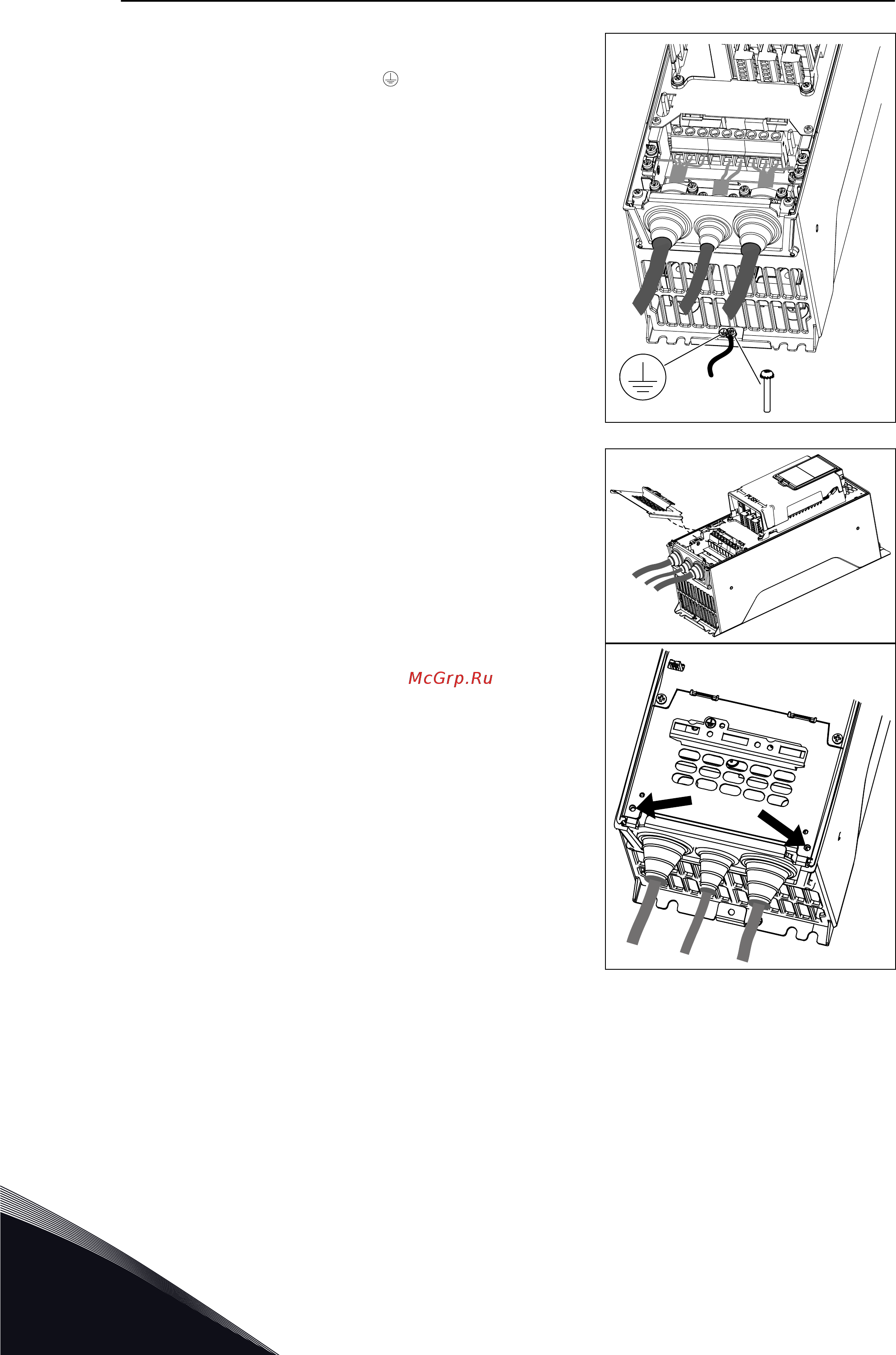

9 Убедитесь в том, что провод заземления
подключен к двигателю и клеммам,
обозначенным символом
.
a)
Для обеспечения соответствия требованиям
стандарта EN 61800-5-1 следуйте
инструкциям, указанным в главе 2.4
Заземление и защита от замыкания на землю.
b)
Если требуется двойное заземление,
используйте клемму заземления,
расположенную под приводом. Заверните
винт M5 и затяните его с моментом 2,0 Н·м.
= M5; 2 Nm
10 Установите на место крышку кабельного отсека
на приводе.
VACON · 58 СОЕДИНЕНИЯ КАБЕЛЕЙ ПИТАНИЯ
5
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
