Vacon VACON0100-3L-0105-2 [88/136] Снимите крышку привода переменного тока
![Vacon VACON0100-3L-0105-2 [88/136] Снимите крышку привода переменного тока](/views2/1564638/page88/bg58.png)

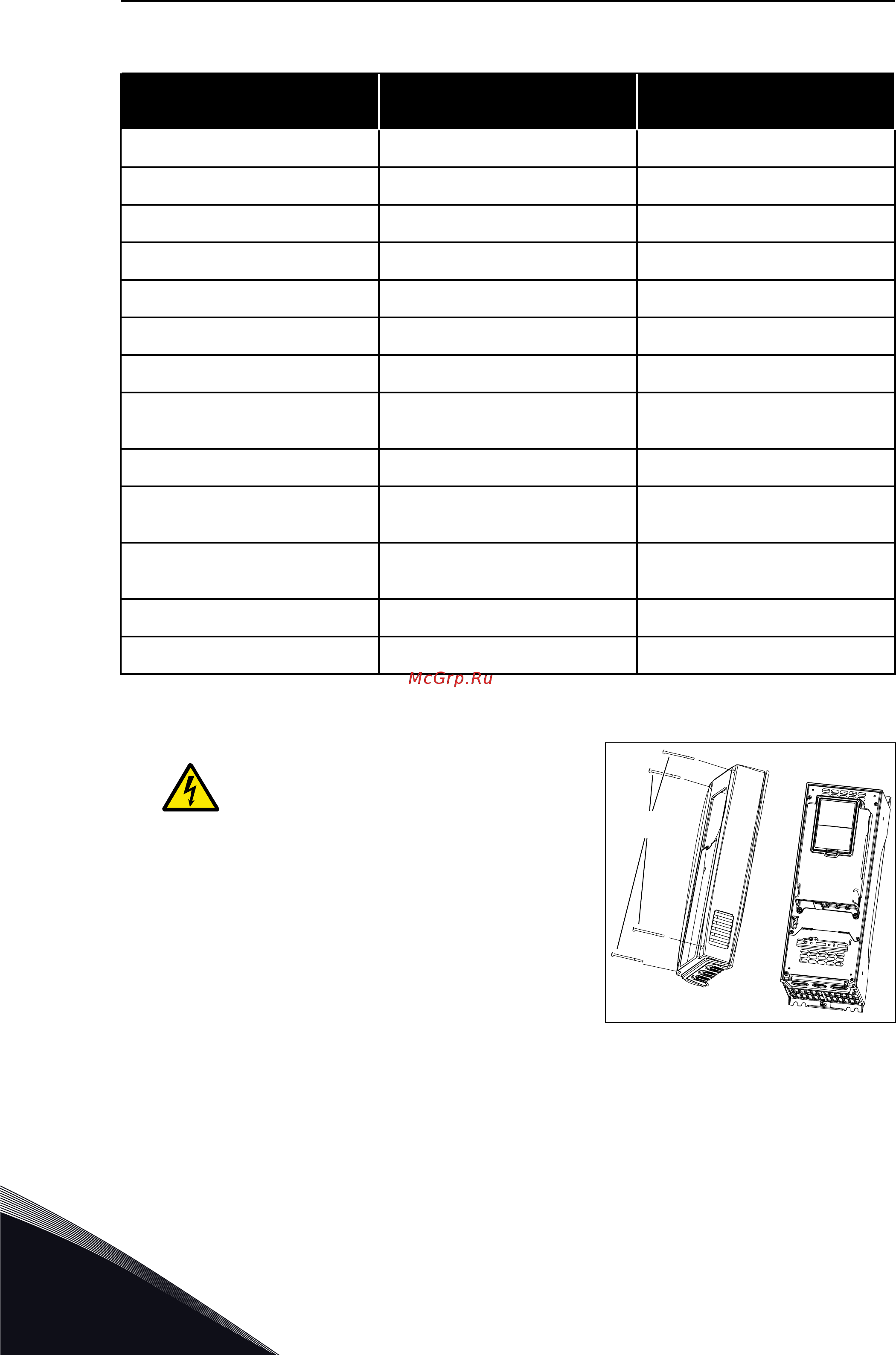

Табл. 30: Дополнительные платы и соответствующие гнезда платы
Тип дополнительной платы Описание дополнительной платы Правильный разъем или
разъемы
OPTB1 Плата расширения ввода/вывода C, D, E
OPTB2 Релейная плата термисторов C, D, E
OPTB4 Плата расширения ввода/вывода C, D, E
OPTB5 Релейная плата C, D, E
OPTB9 Плата расширения ввода/вывода C, D, E
OPTBF Плата расширения ввода/вывода C, D, E
OPTBH Плата измерения температуры C, D, E
OPTBJ Плата отключения крутящего
момента
E
OPTC4 Плата шины fieldbus LonWorks D, E
OPTE3 Плата шины fieldbus Profibus
DPV1
D, E
OPTE5 Плата шины fieldbus Profibus
DPV1 (разъем D-типа)
D, E
OPTE6 Плата шины fieldbus CanOpen D, E
OPTE7 Плата шины fieldbus DeviceNet D, E
ПРОЦЕДУРА УСТАНОВКИ
1 Снимите крышку привода переменного тока.
ПРЕДУПРЕЖДЕНИЕ!
Не прикасайтесь к релейным выходам
или к клеммам ввода/вывода,
предварительно не убедившись в
отсутствии напряжения на клеммах. На
них может присутствовать опасное
напряжение, даже если привод отключен
от сети электроснабжения.
M4x55
VACON · 88 БЛОК УПРАВЛЕНИЯ
