5 СОЕДИНЕНИЯ КАБЕЛЕЙ ПИТАНИЯ
5.1 ПОДСОЕДИНЕНИЕ КАБЕЛЕЙ
Кабели электросети подключаются к клеммам L1, L2 и L3. Кабели двигателя
подключаются к клеммам U, V и W.
A
B
C
U/T1
V/T2
W/T3
L1
L2
L3
DC-
DC+/R+
R-

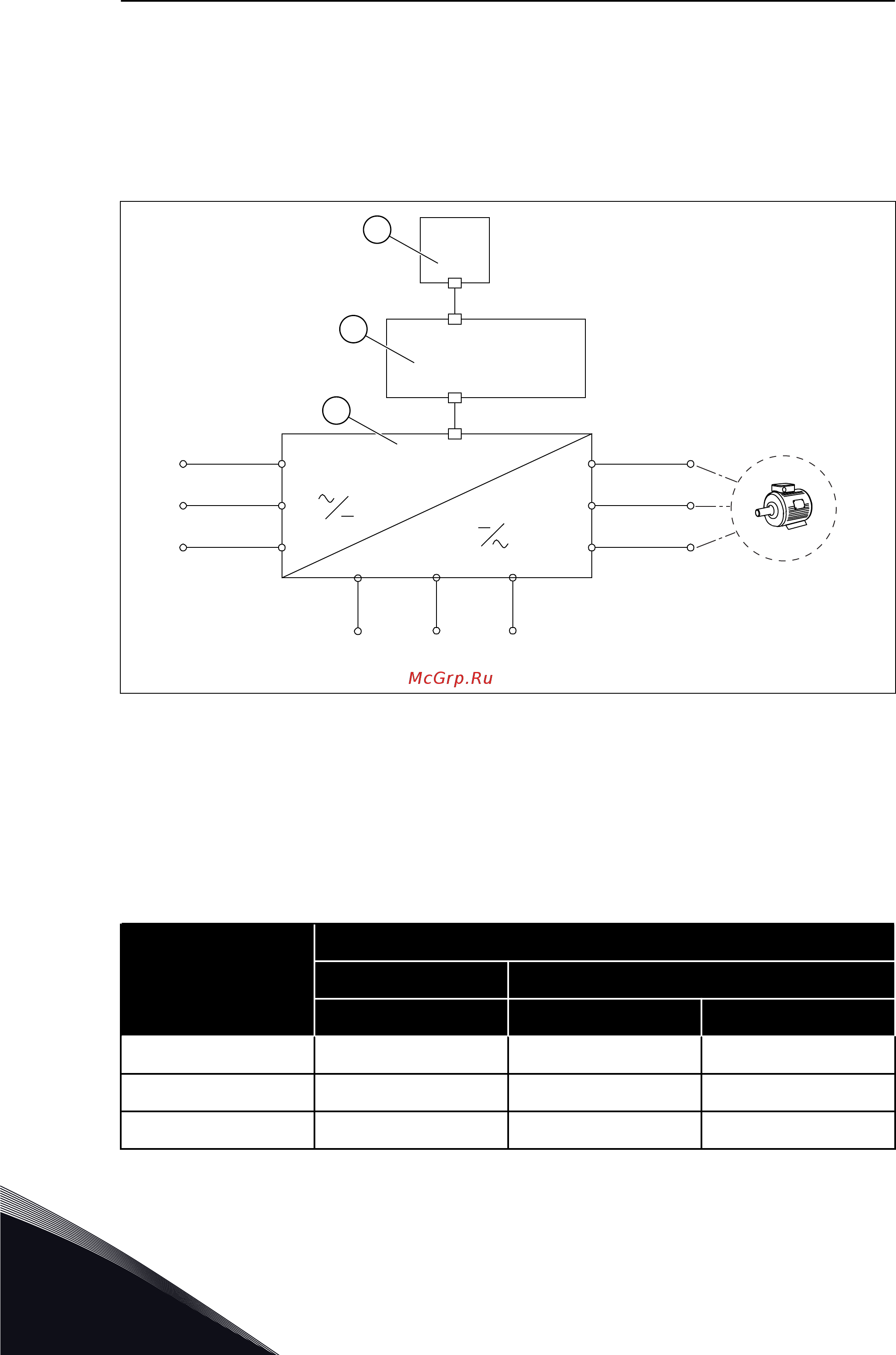

Рис. 21: Принципиальная схема соединений
A. Панель управления
B. Блок управления
C. Блок питания
Используйте кабели с теплостойкостью не менее +70 °C (158 °F). При выборе кабелей и
предохранителей учитывайте номинальный выходной ток двигателя. Номинальный
выходной ток указан на паспортной табличке.
Табл. 15: Выбор подходящего кабеля
Тип кабеля Требования ЭМС
1
е
условия эксплуатации 2
е
условия эксплуатации
Категория C2 Категория C3 Категория C4
Кабель электросети 1 1 1
Кабель двигателя 3 * 2 2
Кабель управления 4 4 4
VACON · 44 СОЕДИНЕНИЯ КАБЕЛЕЙ ПИТАНИЯ
5
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
