Vacon VACON0100-3L-0105-2 [101/136] Техническое обслуживание
![Vacon VACON0100-3L-0105-2 [101/136] Техническое обслуживание](/views2/1564638/page101/bg65.png)

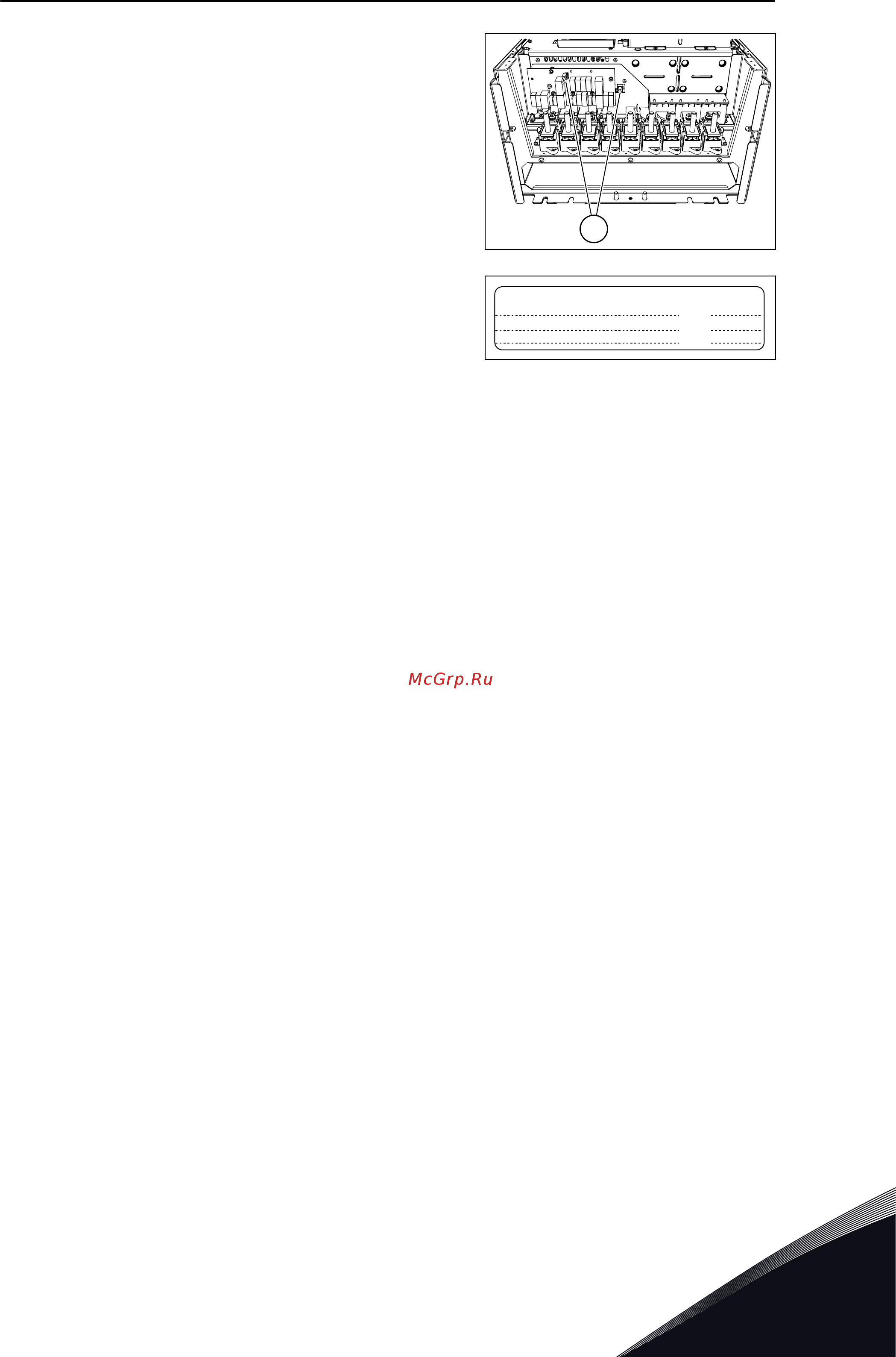

2 Найдите 2 электромагнитные перемычки на
плате ЭМС. Они расположены отдельно друг от
друга.
A
3 В случае изменения уровня электромагнитных
помех напишите на этикетке внесения
изменений «Изменен уровень электромагнитных
помех» и укажите дату. Если этикетка еще не
установлена, закрепите ее на приводе возле
паспортной таблички.
Product modified
Date:
Date:
Date:
7.6 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Чтобы убедиться в правильности работы привода и продлить срок его службы,
рекомендуется периодически проводить техническое обслуживание. Интервалы между
операциями технического обслуживания указаны в таблице.
Менять главные конденсаторы не нужно, поскольку в приводе используются
тонкопленочные конденсаторы.
ВВОД В ЭКСПЛУАТАЦИЮ И ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ VACON · 101
24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM
7
