![Vacon VACON0100-3L-0105-2 [78/136] A сигнал напряжения u вход 0 10 в b сигнал тока i вход 0 20 ма c выкл](/img/pdf.png)
Vacon VACON0100-3L-0105-2 [78/136] A сигнал напряжения u вход 0 10 в b сигнал тока i вход 0 20 ма c выкл
![Vacon VACON0100-3L-0105-2 [78/136] A сигнал напряжения u вход 0 10 в b сигнал тока i вход 0 20 ма c выкл](/views2/1564638/page78/bg4e.png)
A B
A
B
C
D
E
AI2
U
I
AI1
U
I
RS-485
OFF
ON
AO1
U
I

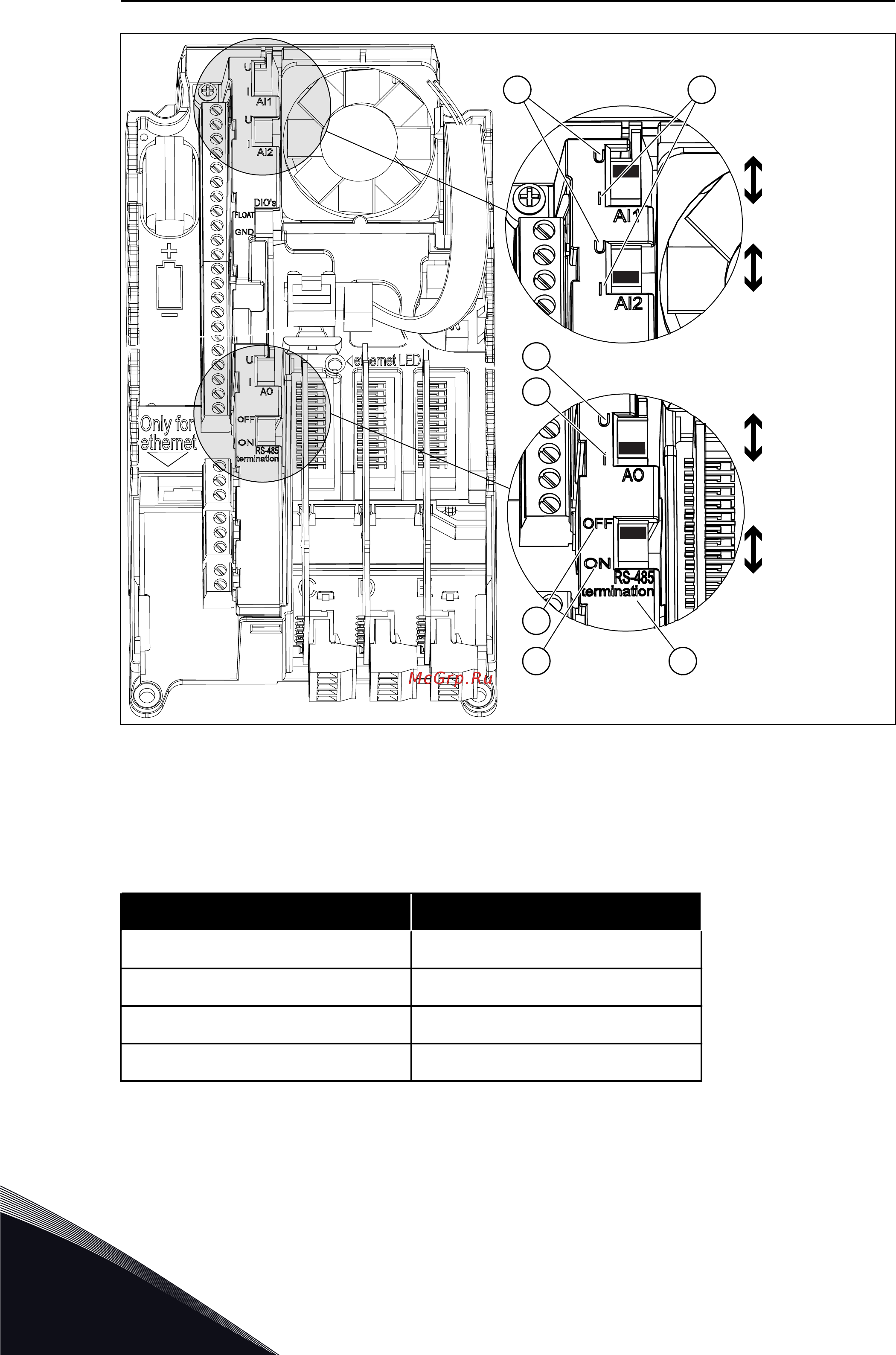

Рис. 28: Положения DIP-переключателей
A. Сигнал напряжения (U), вход 0–10 В
B. Сигнал тока (I), вход 0–20 мА
C. ВЫКЛ.
D. ВКЛ.
E. Окончание шины RS-485
Табл. 27: Положения DIP-переключателей по умолчанию
DIP-переключатель Положение по умолчанию
AI1 U
AI2 I
AO1 I
Окончание шины RS485 ВЫКЛ.
VACON · 78 БЛОК УПРАВЛЕНИЯ
6
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
