Легкий рабочий цикл при цикличном использовании тормозного резистора (один
импульс LD в течение 120 секунд). Резистор для легкого режима работы
соответствует изменению от нуля до полной мощности в течение 5 секунд.
•
Тяжелый рабочий цикл при цикличном использовании тормозного резистора (один
импульс HD в течение 120 секунд). Резистор для тяжелого режима работы
соответствует торможению с полной мощностью в течение 3 секунд и с уменьшением
мощности до нуля в течение 7 секунд.
BA C
1,2
1
0.8
0.6
0.4
0.2
0
0 1 2 3 4 5 6 7 8 9
t
10

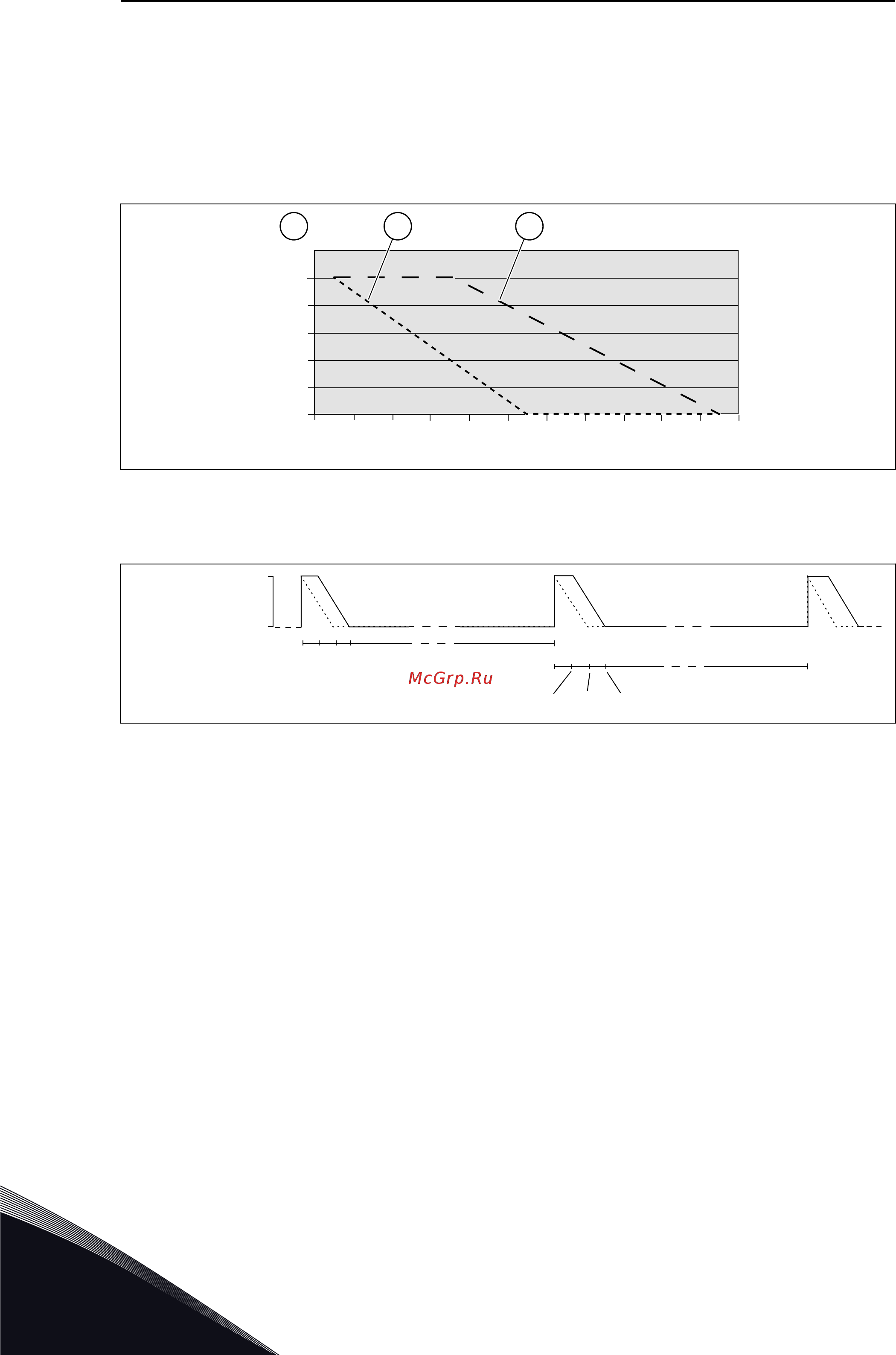

Рис. 34: Импульсы LD и HD
A. Относительная мощность
B. Легкий режим
C. Тяжелый режим
0
0
3
5 10
100
Brake power [%]
t [s]
120
240
123 125 130
Рис. 35: Рабочие циклы импульсов LD и HD
VACON · 108 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, VACON® 100
