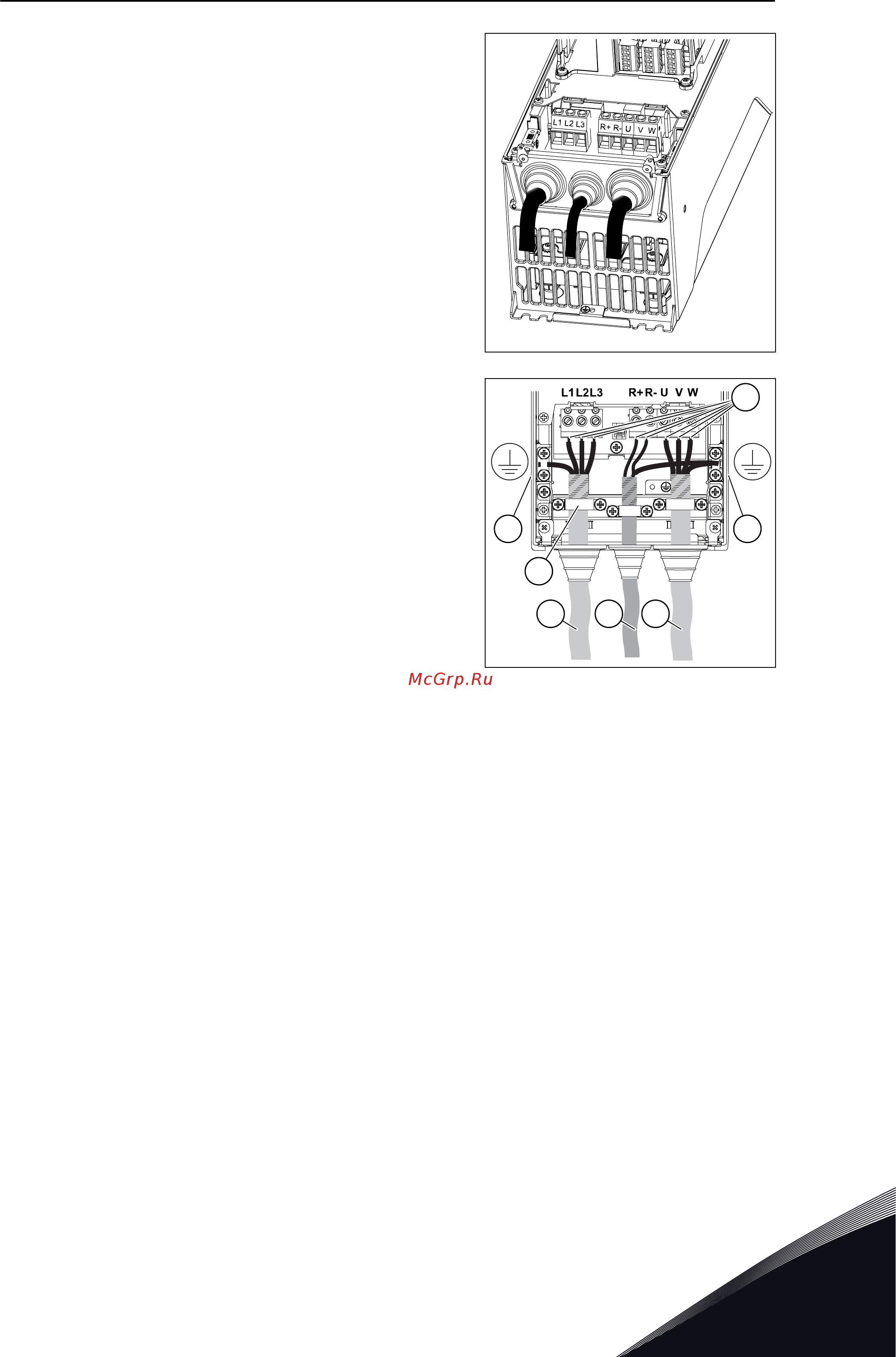

7 Положите пластину для ввода кабелей с
кабелями в углубление на корпусе привода.
8 Подсоедините зачищенные кабели.
a)
Зачистите экраны всех трех кабелей, чтобы
обеспечить их соединение по всей
окружности (360 градусов) с зажимами
заземления экрана кабеля.
b)
Подсоедините (фазные) провода кабеля
электросети, тормоза и двигателя, а также
провода кабеля тормозного резистора к
соответствующим клеммам.
c)
Подключите провод заземления каждого
кабеля к клемме заземления с
использованием зажима заземления провода
заземления.
d)
Убедитесь в том, что внешний провод
заземления подсоединен к шине заземления.
См. главу 2.4 Заземление и защита от
замыкания на землю.
e)
Усилия затяжки см. в Табл. 21.
Brake cable
C
D E F
C
B
A
A. Зажим заземления экрана
кабеля
B. Клеммы
C. Клемма заземления
D. Кабель электросети
E. Кабель тормозного
резистора
F. Кабель двигателя
СОЕДИНЕНИЯ КАБЕЛЕЙ ПИТАНИЯ VACON · 57
