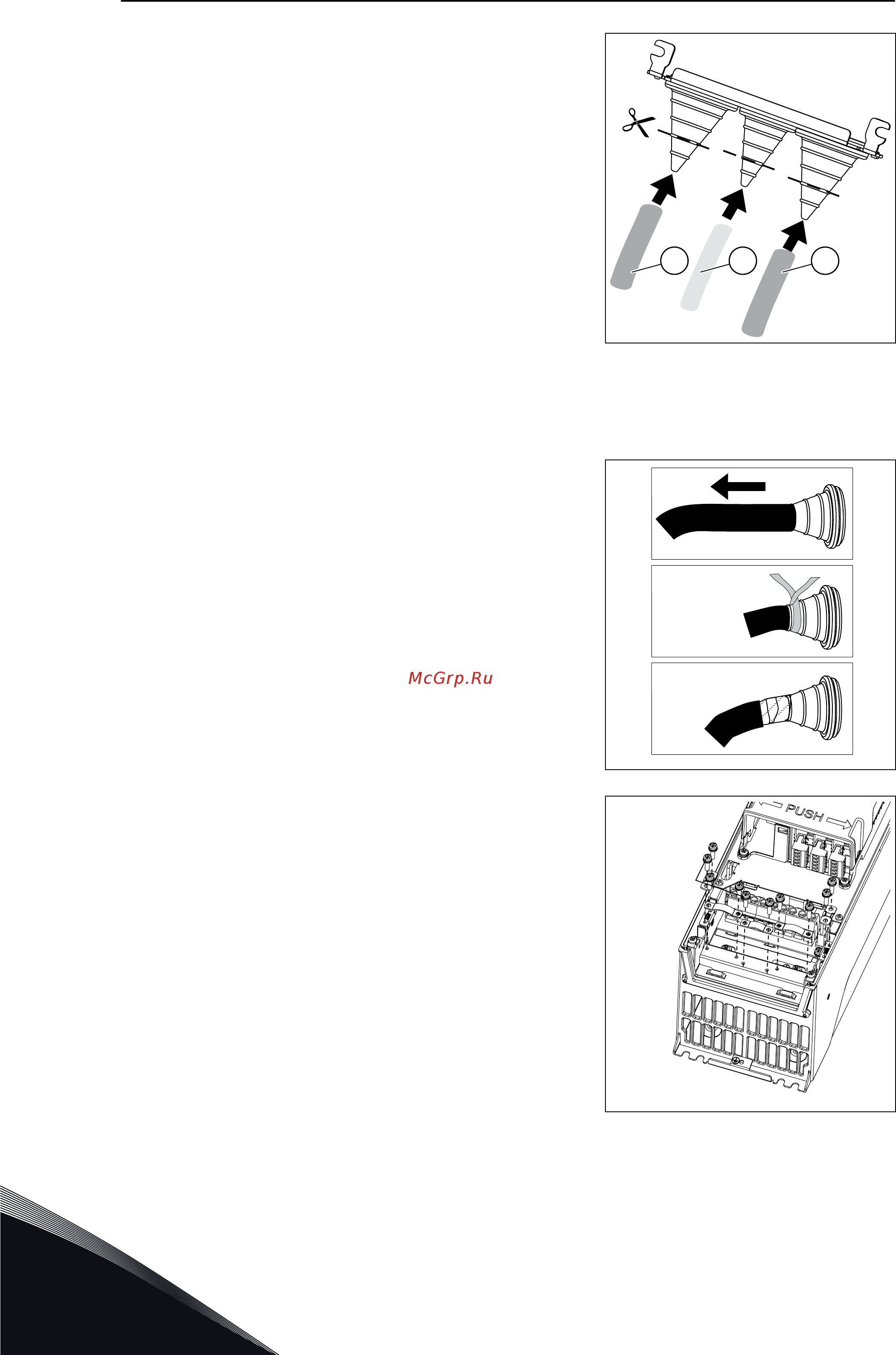

5 Вставьте кабели — кабель электросети, кабель
двигателя и кабель тормозного резистора (при
наличии) — в отверстия пластины для ввода
кабелей.
a)
Подрежьте резиновые втулки и через
образовавшиеся отверстия пропустите
кабели. Если при пропускании кабеля втулки
загибаются, для их выпрямления достаточно
оттянуть кабель назад.
b)
Не вырезайте отверстия во втулках шире,
чем необходимо для используемых кабелей.
c)
Для выполнения требований степени защиты
корпуса IP54 втулка должна плотно прилегать
к кабелю. Выведите кабель из втулки таким
образом, чтобы его начальный участок был
прямым. По возможности уплотните
соединение с использованием изоляционной
ленты или кабельной стяжки.
A B C
A. Кабель электросети
B. Кабель тормозного
резистора
C. Кабель двигателя
6 Снимите зажимы заземления экрана кабеля и
зажимы заземления провода заземления.
Момент затяжки составляет 2,2 Н·м или 19,5
фунт-дюйм.
M4x16
(2.2 Nm)
VACON · 56 СОЕДИНЕНИЯ КАБЕЛЕЙ ПИТАНИЯ
5
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
